Anpassbarer Kohlenstoffstahl-Strahlungsüberhitzer - Naturumlauf-Kohlebefeuerung

Für Kraftwerkskessel ist es ein entscheidender Weg, die thermische Wirtschaftlichkeit von Wärmekraftwerken zu erhöhen, indem die Parameter des überhitzten Dampfes verbessert werden. Die Erhöhung der überhitzten Dampfparameter ist durch metallische Werkstoffe begrenzt. Die Konstruktion der Überhitzer muss sicherstellen, dass die Temperatur der Außenwand der Heizflächenrohre niedriger ist als die zulässige Temperatur des Oxidationswiderstands von Stahl und gleichzeitig deren mechanische Festigkeit gewährleistet ist. Mit der Entwicklung von Metallmaterialien, die in Kesseln verwendet werden, wenden Kraftwerkskessel in unserem Land bereits im Allgemeinen Hochdruck-, Hochtemperatur- (9,8 MPa, 540 Grad) und Superhochdruckparameter (13,7 MPa, 540 und 555 Grad) an und haben subkritische Druckparameter (16,7 MPa, 540 und 555 Grad) entwickelt. Jetzt wenden viele Kessel überkritische Druckparameter (24,5 MPa, 540-570 Grad) an, und sogar sehr wenige Einheiten wenden höhere Druck- und Temperaturparameter an.

Mit dem Anstieg des Dampfdrucks wird zur Reduzierung der Dampffeuchtigkeit des Dampfturbinenendstücks sowie zur weiteren Verbesserung der thermischen Wirtschaftlichkeit des Kraftwerks das mittlere Wiederaufheizsystem in Hochparameterkraftwerken weit verbreitet eingesetzt, z. B. wird der Auspuff des Hochdruckzylinders in der Dampfturbine erneut zurückgeführt, um im Kessel wieder auf hohe Temperatur erhitzt zu werden, und dann wieder zurück zum Mittel- und Niederdruckzylinder der Dampfturbine geleitet, expandiert und arbeitet. Das Element zum Wiederaufheizen wird als Wiederaufheizer bezeichnet.

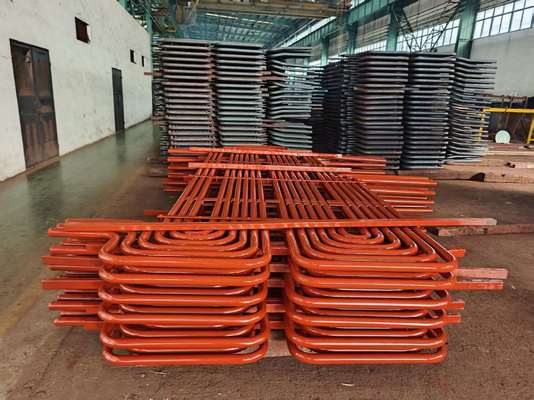

Details: Überhitzerschlange

Im Allgemeinen wird Dampf, der in einem Hochdrucküberhitzer erhitzt wird, als überhitzter Dampf bezeichnet, der Dampf, der durch einen Wiederaufheizer erhitzt wird, als wiederaufgeheizter Dampf. Der Parameter des wiederaufgeheizten Dampfes hängt mit der Wirtschaftlichkeit des thermischen Kreislaufs zusammen. Im Allgemeinen beträgt der Druck des wiederaufgeheizten Dampfes etwa ein Fünftel des Drucks des überhitzten Dampfes, und die Temperatur des ersteren ist fast die gleiche wie die des letzteren. Zum Beispiel beträgt in unserem Land für einen Kessel mit 125 MW, 400 t/h der Parameter für überhitzten Dampf 133,7 MPa und 555 Grad; der Ein- und Auslassdruck des wiederaufgeheizten Dampfes beträgt 2,5/2,35 MPa, ihre Temperatur beträgt ebenfalls 555 Grad. Für Kessel mit 200 MW, 670 t/h beträgt der Parameter des überhitzten Dampfes 13,7 MPa, 540 Grad; die Ein- und Auslassdrücke betragen 2,7/2,5 MPa, und die Temperatur beträgt ebenfalls 540 Grad. Für subkritische Druckregelungskreislaufkessel mit 300 MW, 600 MW beträgt der überhitzte Dampfparameter 18,27 MPa, 540 Grad; die Ein- und Auslassdrücke betragen 3,83/3,63 MPa, die Temperatur beträgt ebenfalls 540 Grad. Die Anwendung des Dampfwiederaufheizsystems kann die thermische Wirtschaftlichkeit für Kraftwerke um 4-5 % erhöhen. In unserem Land wenden Einheiten mit einer Leistung von über 125 MW alle ein einmaliges mittleres Wiederaufheizsystem an, und in Übersee werden für einige Einheiten mit höheren Parametern zwei mittlere Wiederaufheizsysteme angewendet.

In modernen Kesseln beträgt der Wärmeabsorptionsverbrauch der Überhitzer und Wiederaufheizer über die Hälfte der gesamten Wärmeabsorption für das Arbeitsmedium, so dass die Heizflächen der Überhitzer und Wiederaufheizer einen großen Anteil an den gesamten Heizflächen der Kessel ausmachen, und sie müssen in den Bereichen platziert werden, in denen die Rauchgastemperatur höher ist, die Arbeitsbedingungen sind die schlechtesten unter allen Heizflächen. Die Rohrwandoberflächentemperatur der Heizflächen liegt nahe an der max. zulässigen Temperatur von Stahl, daher ist die vernünftige Anordnung und Konstruktion von Überhitzern und Wiederaufheizern so wichtig für die Wirtschaftlichkeit und Zuverlässigkeit des gesamten Kessels. Wenn es um deren Konstruktion geht, ist es auf der Grundlage der Gewährleistung der Sicherheit und Zuverlässigkeit von Überhitzern und Wiederaufheizern sehr notwendig, den Metallverbrauch optimal zu sparen, insbesondere die Verwendung von legiertem Stahl zu sparen.

Für Kessel in großen Kraftwerken sind Überhitzer und Wiederaufheizer notwendige Teile, in großem Umfang haben sie die Sicherheit und Wirtschaftlichkeit der Kessel beeinflusst. Überhitzer sind die Heizflächen, die den Hauptdampf von der gesättigten Temperatur auf die Nenntemperatur überhitzen, und die Wiederaufheizer sind die Heizflächen, die den Auspuff aus dem Hochdruckzylinder der Dampfturbine auf eine bestimmte Temperatur erhitzen. Bei Betriebsbedingungen wie Kessellasten, Kohleartwechseln ist es erforderlich, diese anzupassen, um sicherzustellen, dass die Austrittstemperatur auf dem Nenngrad von -10-+5 Grad liegt.

Für große Kessel in Kraftwerken machen Überhitzer und Wiederaufheizer einen großen Anteil an den gesamten Heizflächen aus, sie sind in den Bereichen anzuordnen, in denen der Rauch eine höhere Temperatur aufweist. Um die Effizienz des thermischen Kreislaufs in Kraftwerken zu verbessern, ist es erforderlich, die ursprünglichen Parameter des Dampfes schrittweise zu verbessern, die Erhöhung des Dampfdrucks erfordert die entsprechende Erhöhung der Temperatur für überhitzten Dampf, oder die Feuchtigkeit des großen Stufenauspuffs der Dampfturbine wird zu hoch sein, was ihre Sicherheit beeinträchtigt. Daher ist der Dampf, der durch Überhitzer und Wiederaufheizer strömt, Hochtemperaturdampf, seine Wärmeübertragungsleistung ist recht schlecht, was bestimmt, dass die Rohrwandoberflächentemperaturen von Überhitzern und Wiederaufheizern hoch sind.

Prinzip

• Das Prinzip des Überhitzers ähnelt den Dampferzeugungsrohren des Kessels.

• Die heißen Gase bei hoher Temperatur streichen über die Überhitzerrohre und erhöhen die Temperatur des Dampfes, dessen Größe von der Austrittsgastemperatur, die den Überhitzer verlässt, und der Gasgeschwindigkeit abhängt.

Anwendung

Verwendung zum Erhitzen von gesättigtem Dampf, die Dampftemperatur kann bis zu 900 Grad C betragen.

Überhitzer-Kapazitätserweiterungen zur Steigerung der Stromerzeugung

Senden Sie uns die erforderlichen technischen Daten, wie z. B. Dampfleistung, Druck, erforderliche Temperatur usw. Wir werden entsprechend konstruieren.
