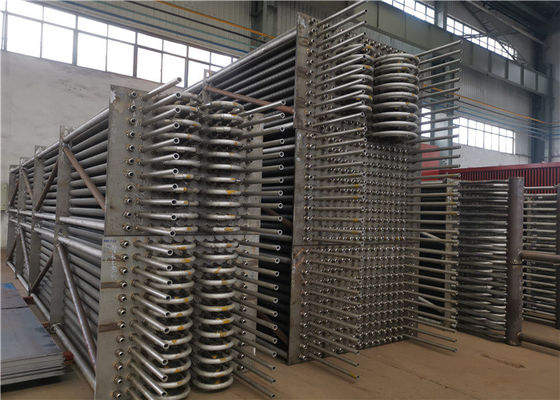

Flossen-Rohr-Kraftwerk-Ekonomiser EN10228 horizontaler Sprial

Vertikaler Sprial-Flossen-Rohr-Ekonomiser im Kraftwerk verringern die Wärmebelastung

Ekonomiser-Beschreibung

Ekonomiser ist ein Gerät, das in den untereren Teil des Kesselendstückkamins für die Wiederverwertung der Abwärme des Auspuffrauches installiert ist und erhitzt das KesselSpeisewasser in die Heizfläche des gesättigten Wassers unter dem Dampftrommeldruck, weil er die Hitze des Rauchgases der hohen Temperatur absorbiert, die Austrittstemperatur des Rauchgases verringert, Energie spart und Leistungsfähigkeit verbessert, also es den Ekonomiser genannt wird.

Röhrenekonomiser wird nicht durch Druck begrenzt und kann als kochende Art verwendet werden. Er wird im Allgemeinen vom Kohlenstoffstahlrohr mit einem Außendurchmesser von 32 gemacht | 51 Millimeter. Flossen werden dem Rohr hinzugefügt, um Wärmeübertragung zu verbessern. Der Röhrenekonomiser besteht aus den parallelen gebogenen Rohren (bekannt als Serpentine) horizontal vereinbart.

Das gewundene Rippenrohr wird gebildet, indem man den Stahlstreifen auf dem bloßen Rohr entlang der gewundenen Bahn durch Hochfrequenzschweißmethode schweißt. Das gewundene Rippenrohr durch materiellen Wicklungsprozeß der Flosse und Hochfrequenzschweißen, kann den Flossen- und Rohrdruck, der als Ganzes schmelzen, den thermischen Widerstand des Kontaktes machen von ungefährem 0 und kann der wechselnden Wärmebelastung widerstehen. Keine Deformation nach Schweißen, damit, die Tragfähigkeit des niedrigen Rohres nicht zu schwächen, ist zur Wärmeübertragung von der Flosse auf die innere Wand des niedrigen Rohres förderlich. Die Serpentinenrohrwunde durch das sprial gerippte Rohr (das Ellbogenteil hat kein geripptes), wird aus der Rohrgruppe als die Heizfläche des Ekonomisers d.h. der sprial gerippte Ekonomiser verfasst.

Spezifikationen

Anwendung

Während der Kesseloperation in den typischen Handels- und industriellen Anwendungen, ungefähr wird 10-20% des Heizwertes des Brennstoffs mit den Stapelgasen zur Atmosphäre weggetrieben. Stapelekonomiser sind entworfen, um die bedeutenden Mengen dieses Stapelgas-Energieverlustes wieder herzustellen, dadurch in beträchtlichem Ausmaß verbessert man Kesselsystem-Leistungsfähigkeit. Es gibt einige Erwägungen, wenn ein Ekonomiser vorgewählt wird:

• Gas-seitiger Druckabfall. Zusätzlicher Gegendruck auf dem Kesselstapel beeinflußt die Verbrennungsluftabzug-Durchsatzfähigkeit. Der Ekonomiser und der Verbrennungsluftabzug müssen richtig sortiert werden, um einen passenden Netzbetrieb und eine Kapazität zuzusichern.

• Speisewasser-Temperatur. Das Speisewasser zum Ekonomiser muss minimal entlüftet werden und die Temperatur, die an 220oF, um Rohrkorrosion zu verhindern setpoint ist.

• Wasser-seitiger Druckabfall. Speisewasserpumpen müssen sortiert werden, um den EkonomiserDruckabfall unterzubringen. Zusätzlich wird ein ununterbrochenes Modulationsspeisewassersystem angefordert, um richtige Strömungsgeschwindigkeiten durch den Ekonomiser sicherzustellen.
