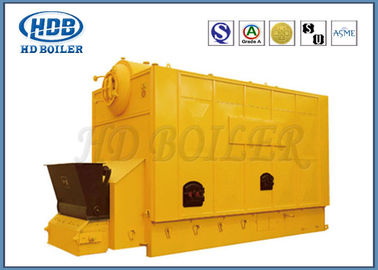

Industrielles Dampf-Warmwasserspeicher-System, horizontaler Gasdampfkessel
Produktdetails
| Bedingung: | Neu | Struktur: | Wasserschlauch |
|---|---|---|---|
| Brennstoff verfügbar: | Kohlebeheizt | Operation: | Automatisch |
| Platzierung: | Horizontaler Kessel | Verwendung: | Industriell |
| Installation: | Zusammengebauter Kessel | Wasserzirkulation: | Natürliche Zirkulation |
| Bewerteter Arbeitsdruck (Mpa): | 1.25-2.5 | Bewertete Dampftemperatur: | 193-226 |
| Hervorheben |
industrieller Warmwasserspeicher,Kohle feuerte Warmwasserspeicher ab |
||
Beschreibung des Produkts
Hohe Dampf-Warmwasserspeicher thermische Leistungsfähigkeit SZL Kohle abgefeuerter mit langer Nutzungsdauer
Produktion
Reihendampf HD DZL und Heißwasserkessel ist, tube- d'eauversammlung, Kettengitterkessel das einzylindrige. Kesseltrommel wird entlang der Mitte des Kessels longitudinal vereinbart.
Die vordere Trommel und beide Seiten der Ofenwasserwandrohre bilden Strahlungsheizungsoberfläche, die hintere Trommel und das Rohrbündel zwischen der Titelform-Konvektionsheizfläche.
Kohlenekonomiser ist an der Rückseite des Kessels installiert.
Nachdem etwas Hitze des Verbrennung-erzeugten Dampfes der hohen Temperatur durch den Herd absorbiert wird, fließt der Dampf zur Konvektionsheizfläche ausbrennen durch äußeres durchgehendes der Kammer und der Abgasleitungen der Kamin über Kohlenekonomiser, Staubkollektor und Entwurfsventilator.
Eigenschaften und Vorteile
1. Kompaktbauweise, kleiner Installationsraum, eingeschossiger Heizraum, kosteneffektive Infrastruktur.
2. großes Versammlungsniveau, kurzer Installationszeitraum und billige Installation.
3. genügende und angemessene Heizfläche, schnelle Temperatur/Druckanstieg des Kessels, zufriedenstellende Produktivität und hohe Heizungsleistungsfähigkeit.
4. führen Sie die Luft mit Luftzufuhrkammern des Gitters ein. Alle Luftzufuhr
Kammern können die Luftströmung unabhängig justieren und Gitter kann regulierte Schritt-lose Geschwindigkeit sein.
5. breite Palette von anwendbaren Kohlen und von voller Verbrennung.
6. wird elektrischer Schaltschrank mit kompletter Steuerung und Monitor ausgerüstet
Instrumente, die hohe Automatisierung, Sicherheit, Zuverlässigkeit und einfache Operation kennzeichnen.
Parameter
| Modell | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| Bewertete Heizungsleistungsfähigkeit (MW) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| Bewerteter Arbeitsdruck (MPa) | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | |
| Bewertete Dampftemperatur | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| Bewertete Ausgangstemperatur | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| Heizfläche | Kessel (m2) | 156 | 197,4 | 235,6 | 412 | 508 | 510 | 588,6 |
| Kohlenekonomiser (m2) | 87,2 | 157 | 174,4 | 413/413/236 | 357 | 496 | 450 | |
| Luftvorwärmer (m2) | - /-/181 | 199 | 212 | 210 | ||||
| Nutzfläche des Gitters (m2) | 7,8 | 10,1 | 11,8 | 17,3 | 21 | 24,3 | 25,8 | |
| Wasservolumen (m3) | 7,3 | 9,6 | 12,4 | 15,3 | 21,6 | 27 | 27,6 | |
| Entwurfs-Leistungsfähigkeit (%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Anwendbarer Brennstoff | Weiche Klasse II | |||||||
| Maximale Größe des Versandteils (m) | 6.1×3.1×3.5 | 6.8×3.4×3.5 | 7.6×3.4×3.5 | 9.6×3.4×3.54 | 11×3.41×3.54 | 8.3×3.0×3.6 | 8.5×3.6×3.64 | |
| Höchstgewicht des Versandteils (t) | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| Gesamtgröße der Installation (m) | 9.5×5.5×6.2 | 9.5×5.5×6.2 | 9.8×5.7×6.2 | 10.9×5.7×6.7 | 12×5.8×6.8 | 13.8×6.0×10.6 | 18×6×10.5 | |
| Entwurfsfan | GY6-1 30kw | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | GY5-47 12.4D 90kw | GY20-15 110kw | GY35-15 132kw | |
| Gebläse | T4-72 5A 11kw | GG10-1 15kw | GG10-1 15kw | G4-73 9D 30kw | G4-73 9D 30kw | GG20-15 55kw | G40-73 10D 55kw | |
| Drehzahlregler | GL-10P 0.75kw | GL-16P 1.1kw | GL-16P 1.1kw | GL-20P/II 1.5kw | GL-20P/II 1.5kw | GL-30P 2.2kw | GL-40P 3kw | |
Unternehmensinformationen
HD-Kessel im Jahre 1985 hergestellt, Zhangjiagang Hua Dong Boiler Co. , Ist Ltd. (Handel als HD-Kessel), ein professioneller industrieller Hersteller und produziert Gebrauchskessel, Industriekessel, HRSG-Kessel und alle Arten Kesselteile, wie waterwall Platten, Ekonomiser, Luftvorwärmer, Überhitzer, Titel, Spiralenflossenrohre, H-Flossenrohre, Wärmerohre etc. HD Kessel ist in Dong Lai Industrial Park, Ostvorort von Zhang Jia Gang City. Der Werksstandort ist herum 150km Schnellstraße zu Shanghai-Hafen oder zu 60km Staatsstraße nach Suzhou oder Wuxi, wenn der Transport bequem und schnell verlängert in allen Richtungen.
1. Herstellungsbereich von 200.000 Quadratmetern
2. 150 Ingenieure
3. 600 kodierte Schweißer
4. 60 genehmigte Inspektoren (Niveau-IIIlehrer zerstörungsfreier Prüfung)
5. Klassen--EInlizenzen für Entwurfs-und Fertigungs-Kessel
6. ISO-9001:2008 Qualitätssicherungssystem
7. ASME-Zertifikat von Energie-Kesseln
8. ASME ‚S‘, ‚u-‘ und Notiz:-Stempelermächtigung
