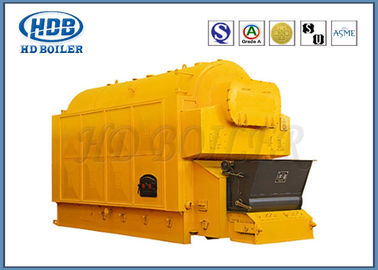

Automatische industrielle Dampf-Warmwasserspeicher-Kohle abgefeuerte horizontale einzelne Trommel
Produktdetails
| Bedingung: | Neu | Struktur: | Wasserschlauch |
|---|---|---|---|
| Brennstoff verfügbar: | Kohlebeheizt | Bewertete Verdampfungskapazität: | 1-20 t/h |
| Bewertete Dampf-Temperatur: | 170-204 | Operation: | Automatisch |
| Platzierung: | Horizontaler Kessel | Verwendung: | Industriell |
| Installation: | Zusammengebauter Kessel | Wasserzirkulation: | Natürliche Zirkulation |
| Hervorheben |
Industrieller Dampfkessel,Kohle abgefeuerter Warmwasserspeicher |
||
Beschreibung des Produkts
Kurze Installationszeitraum DZL Kohle abgefeuerter Dampf-Warmwasserspeicher mit langer Nutzungsdauer
Produktion
Reihendampf HD DZL und Heißwasserkessel ist, tube- d'eauversammlung, Kettengitterkessel das einzylindrige. Kesseltrommel wird entlang der Mitte des Kessels longitudinal vereinbart.
Die vordere Trommel und beide Seiten der Ofenwasserwandrohre bilden Strahlungsheizungsoberfläche, die hintere Trommel und das Rohrbündel zwischen der Titelform-Konvektionsheizfläche.
Kohlenekonomiser ist an der Rückseite des Kessels installiert.
Nachdem etwas Hitze des Verbrennung-erzeugten Dampfes der hohen Temperatur durch den Herd absorbiert wird, fließt der Dampf zur Konvektionsheizfläche ausbrennen durch äußeres durchgehendes der Kammer und der Abgasleitungen der Kamin über Kohlenekonomiser, Staubkollektor und Entwurfsventilator.
Eigenschaften und Vorteile
1. Horizontaler einzelner Trommelwasserleitungsketten-Gitterkessel. Wird aus dem oberen Körper und unteren dem Gitterkessel verfasst.
2. Längsplan für einzelnen Trommelkesselkörper, Kesseltrommel mit Seitenwandrohr des wassers zwei der Kammerstrahlungsheizfläche, unabhängig davon die Umwälzheizungsoberfläche auf beiden Seiten vom Rohrbündel.
3. Trommelinnengewinderauch conection Heizflächerohr-Feuerrohr, Rohrblatt mit niedrigem Druck ohne abgestützten Bogenrohrboden.
4. Kettengitterpunktlager in den Wind, die Windkammer-Luftlautstärkeregelung unabhängig, stepless Geschwindigkeitsregelung des Gitters.
Formen 5.Structure, können in der Fabrik kombiniert werden, können am Arbeitsstandort auch kombiniert werden.
Parameter
| Modell | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| Bewertete Verdampfungskapazitätst/h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Bewerteter Arbeitsdruck | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| Bewertete Dampftemperatur | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Wasserversorgungstemperatur | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Bereich von Gitter m 2 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Nutzfläche von Gitter m 2 | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
| Kesselvolumen m 3 | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
| Entwurfs-Leistungsfähigkeit % | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Anwendbarer Brennstoff | Bituminöse Klasse II | |||||||
| Kg/h | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Maximale Größe Versandteils m | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Höchstgewicht Versandteils m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Größe von Installation m | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Entwurfsfan | Modell | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m 3 /h) Luftstrom | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| Druck (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| Energie (Kilowatt) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
| Gebläse | Modell | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m 3 /h) Luftstrom | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| Druck (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| Energie (Kilowatt) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
| Kraftstoffpumpe | Modell | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (m 3 /h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| Energie (Kilowatt) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Geschwindigkeit govemor | Modell | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| Energie (Kilowatt) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
| Schlackenmaschine | Modell | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| Energie (Kilowatt) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
| Staubmodell | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
