Herkunftsort: | Zhangjiagang, Jiangsu, China |
Markenname: | HD Boiler |
Zertifizierung: | ISO9001,ASME,Grade A,SGS,EN |
Modellnummer: | DZL |
Min Bestellmenge: | 1set |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Seetaugliche Verpackung |
Lieferzeit: | 30 TAGE |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 500 Sätze/pro Jahr |
Bedingung: | Neu | Struktur: | Wasserschlauch |
---|---|---|---|
Brennstoff verfügbar: | Kohlebeheizt | Bewertete Verdampfungskapazität: | 1-20 t/h |
Bewertete Dampf-Temperatur: | 170-204 | Oberflächenbehandlung: | Gemalt |
Operation: | Automatisch | Platzierung: | Horizontaler Kessel |
Verwendung: | Industriell | Installation: | Zusammengebauter Kessel |
Markieren: | industrieller Warmwasserspeicher,Industrieller Dampfkessel |

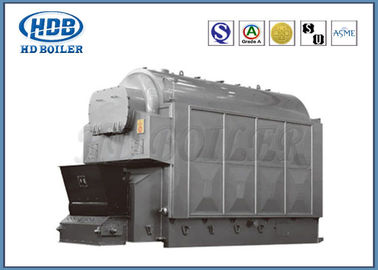

Dampf-des Warmwasserspeichers der Steuerungs-DZL Kohle abgefeuerte breite Anpassungsfähigkeit der Kohle
Produktion
Reihendampf HD DZL und Heißwasserkessel ist, tube- d'eauversammlung, Kettengitterkessel das einzylindrige. Kesseltrommel wird entlang der Mitte des Kessels longitudinal vereinbart.
Die vordere Trommel und beide Seiten der Ofenwasserwandrohre bilden Strahlungsheizungsoberfläche, die hintere Trommel und das Rohrbündel zwischen der Titelform-Konvektionsheizfläche.
Kohlenekonomiser ist an der Rückseite des Kessels installiert.
Nachdem etwas Hitze des Verbrennung-erzeugten Dampfes der hohen Temperatur durch den Herd absorbiert wird, fließt der Dampf zur Konvektionsheizfläche ausbrennen durch äußeres durchgehendes der Kammer und der Abgasleitungen der Kamin über Kohlenekonomiser, Staubkollektor und Entwurfsventilator.
Eigenschaften und Vorteile
1. Kompaktbauweise, kleiner Installationsraum, eingeschossiger Heizraum, kosteneffektive Infrastruktur.
2. Großes Versammlungsniveau, kurzer Installationszeitraum und billige Installation.
3. Genügende und angemessene Heizfläche, schnelle Temperatur/Druckanstieg des Kessels, zufriedenstellende Produktivität und hohe Heizungsleistungsfähigkeit.
4. Führen Sie die Luft mit Luftzufuhrkammern des Gitters ein. Alle Luftzufuhr
Kammern können die Luftströmung unabhängig justieren und Gitter kann reguliert werden
Stepless-Geschwindigkeit. Breite Palette von anwendbaren Kohlen und von voller Verbrennung.
5. Elektrischer Schaltschrank wird mit kompletter Steuerung ausgerüstet und
Monitorinstrumente, die hohe Automatisierung, Sicherheit, Zuverlässigkeit und einfaches kennzeichnen
Parameter
Modell | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
Bewertete Verdampfungskapazitätst/h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
Bewerteter Arbeitsdruck | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
Bewertete Dampftemperatur | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
Wasserversorgungstemperatur | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
Bereich von Gitter m 2 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
Nutzfläche von Gitter m 2 | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
Kesselvolumen m 3 | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
Entwurfs-Leistungsfähigkeit % | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
Anwendbarer Brennstoff | Bituminöse Klasse II | |||||||
Kg/h | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
Maximale Größe Versandteils m | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
Höchstgewicht Versandteils m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
Größe von Installation m | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
Entwurfsfan | Modell | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
(m 3 /h) Luftstrom | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
Druck (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
Energie (Kilowatt) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
Gebläse | Modell | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
(m 3 /h) Luftstrom | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
Druck (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
Energie (Kilowatt) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
Kraftstoffpumpe | Modell | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
(m 3 /h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
Energie (Kilowatt) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
Geschwindigkeit govemor | Modell | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
Energie (Kilowatt) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
Schlackenmaschine | Modell | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
Energie (Kilowatt) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
Staubmodell | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 |
Unternehmensinformationen
HD-Kessel im Jahre 1985 hergestellt, Zhangjiagang Hua Dong Boiler Co. , Ist Ltd. (Handel als HD-Kessel), ein professioneller industrieller Hersteller und produziert Gebrauchskessel, Industriekessel, HRSG-Kessel und alle Arten Kesselteile, wie waterwall Platten, Ekonomiser, Luftvorwärmer, Überhitzer, Titel, Spiralenflossenrohre, H-Flossenrohre, Wärmerohre etc. HD Kessel ist in Dong Lai Industrial Park, Ostvorort von Zhang Jia Gang City. Der Werksstandort ist herum 150km Schnellstraße zu Shanghai-Hafen oder zu 60km Staatsstraße nach Suzhou oder Wuxi, wenn der Transport bequem und schnell verlängert in allen Richtungen.
