Vertikales Gas-ölbefeuerte thermische flüssige Kessel-hohe Leistungsfähigkeits-niedrige Verschmutzungs-Emission
Produktdetails
| Brennstoff: | Gas, ölbefeuert | Druck: | Niederdruck |
|---|---|---|---|
| Platz-Art: | Vertikal | Medien: | Organisches Wärmeübertragungs-Material |
| Verwendung: | Industriell | Spezifikation: | Besonders angefertigt |
| Oberflächenbehandlung: | Gemalt | Hafen: | SHANGHAI |
| Hervorheben |
thermischer flüssiger Kessel,Heizölkessel |
||
Beschreibung des Produkts

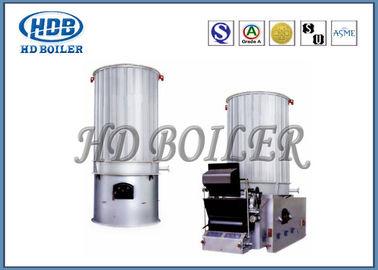

Ketten-Gitter-vertikales Gas-ölbefeuerte thermische flüssige Heater Low-Verschmutzungsemission
Beschreibung
Flamme und der Rauch der hohen Temperatur, der durch das komplette Brennen der Austauschproduziert wird Hitze des Brennstoffs (helles Dieselöl, Schweröl, Restöl, Erdgas, verflüssigtes Erdölgas, Stadtgas etc.) mit organischen Wärmeträgern im Rohr durch Strahlungsübertragung und Konvektionsübertragung gleichzeitig die organischen Wärmeträger verteilt im System, das durch die Pumpe gedrückt wird. Und dann nimmt die Unter Verwendunghitzeausrüstung Hitze von den Medien, die zurück zum Kessel nach Wärmeaustausch geht. So ist es ein organisches Hitzezirkulationssystem.
Technischer Parameter
|
Modell YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Nennleistung (Kilowatt) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| Hitze supply×104 (kCal/h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Thermische Leistungsfähigkeit (%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Prüfdruck (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Maximale Betriebstemperatur (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Mittlere Zirkulationsrate (m3/h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Der Ofen mit mittlerer Kapazität (m3) | 0,4 | 0,6 | 0,6 | 0,8 | 1,2 | 2,1 | 2,6 | 3,5 | 7,8 | ||
| Kompetenter Durchmesser (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Kapazität (Kilowatt) | 14,5 | 18 | 31 | 37,5 | 49,5 | 57,5 | 61,5 | 75 | 75 | ||
| Anwendbarer Brennstoff | Öl, Gas | ||||||||||
| Kraftstoffverbrauch-kg/h (Öl) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Maße (¢·H) m |
Vertikaler Ölofen | 1.3×2.5 | 2×3.5 | 2.1×3.5 | 2.2×3.5 | 2.2×4 | 2.2×4.4 | 2.7×5.1 | 2.8×6.5 | 3.2×6.7 | |
|
Zirkulation Pumpe |
Vorbildliches TROCKENES | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Fluss (m3/h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Aufzug (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Energie (Kilowatt) | 7,5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Modell YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Nennleistung (Kilowatt) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| Hitze supply×104 (kCal/h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Thermische Leistungsfähigkeit (%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Prüfdruck (MPa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | ||
| Maximale Betriebstemperatur (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Mittlere Zirkulationsrate (m3/h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| Die Ofenmittlere kapazität (m3) | 8,4 | 8,8 | 10,5 | 11,2 | 11,5 | 13 | 15 | 18 | 23 | ||
| Kompetenter Durchmesser (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Kapazität (Kilowatt) | 98,5 | 121,5 | 148,5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Anwendbarer Brennstoff | Öl, Gas | ||||||||||
| Kraftstoffverbrauch-kg/h (Öl) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Maße (¢·H) m |
Vertikaler Ölofen | 3.2×7 | 3.3×7.5 | 3.5×8.2 | 3.62×9.2 | 3.7×9.6 | 3.65×11 | 3.65×11 |
3.98× 11,8 |
4.06× 12,8 |
|
|
Zirkulation Pumpe |
Vorbildliches TROCKENES | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Fluss (m3/h) | 260 | 300 | 340 | 200×2 | 260×2 | 300×2 | 300×2 | 340×2 | 400×2 | ||
| Aufzug (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Energie (Kilowatt) | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 90×2 | 110×2 | 132×2 | ||
