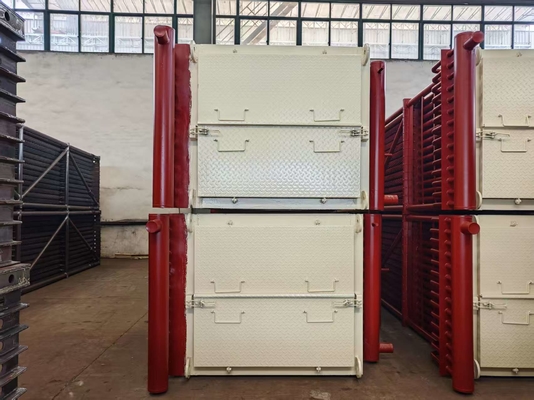

ASME-Standard-Boiler-Economizer mit Rippenrohren für erhöhte Wärmeübertragungsfläche

ASME-Standard-Kesseleconomizer mit Rippenrohren für erhöhte Wärmeübertragungsfläche

Einleitung

Economizer senken auch das Risiko von Thermoschocks und starken Wassertemperaturschwankungen, wenn Speisewasser in die Trommel oder die Wasserwände eintritt. Strengere Umweltauflagen, die die Emissionen von Stickoxiden (NOx) und Schwefeldioxid (SO2) begrenzen, können sich ebenfalls auf die Auslegung von Economizern auswirken. Der Wärmeübergangskoeffizient auf der Gasseite ist viel geringer als auf der Wasserseite. Um dies auszugleichen, kann die Außenfläche der Rohre mit Rippen versehen werden, um die Wärmeübertragungsfläche zu vergrößern. Das Hauptziel der Economizer-Auslegung ist es, die erforderliche Wärmeübertragung zu den niedrigsten Kosten zu erreichen. Ein wichtiger Auslegungsfaktor für Economizer ist die maximal zulässige Rauchgasgeschwindigkeit – höhere Geschwindigkeiten bedeuten eine bessere Wärmeübertragung und niedrigere Investitionskosten.

Kesseleconomizer sind Wärmetauscher mit Rippenrohren. Sie erwärmen eine Flüssigkeit (oft Wasser), ohne sie zum Kochen zu bringen (oder den Siedepunkt der Flüssigkeit zu überschreiten). Wir sind in der Lage, drei Arten von Kesseleconomizern herzustellen: Economizer mit glatten Rohren, Economizer mit H-Rippenrohren und Economizer mit Spiralrippenrohren. Economizer mit H-Rippenrohren sind hocheffiziente Wärmetauscher, die aus H-Rippenrohren bestehen.

Im Vergleich zu Economizern mit glatten Rohren können Economizer mit H-Rippenrohren die Wärmeübertragungsfläche vergrößern und die Anzahl der benötigten Rohre reduzieren. Sie erweitern auch den Rauchgasströmungsbereich, was die Rauchgasgeschwindigkeit verringert und den Verschleiß reduziert. H-Rippenrohre können auch als Doppel-H-Rippenrohre hergestellt werden, die eine hohe Steifigkeit aufweisen – was sie gut für lange Rohrreihen geeignet macht. Der Spiralrippen-Economizer ist eine neu entwickelte Wärmeübertragungsvorrichtung. Er verwendet Spiralrippenrohre, um die Probleme von starkem Verschleiß und kurzer Lebensdauer zu lösen.

Technische Spezifikationen

Materialstruktur
Besteht aus einer Reihe von Spiralrippenrohren, den Vor- und Rücklaufverteilern, Biegungen, Rahmen und anderen Hilfsmitteln.
Strukturanordnung
In-Line-/versetzte Anordnung.

Spezifikationen

Funktion

(1) Der Economizer ist ein Dampferzeugungssystem wie ein Kessel. Wenn das Abgas aus dem Zylinder durch das Auslassventil austritt, gelangt es in den Kessel, um Dampf zu erzeugen, indem Wasser erhitzt wird.

(2) Nach diesen Gasen durchläuft es den Economizer, die restliche Abgastemperatur erwärmt das Wasser im Economizer. Es hilft, Dampf zu erzeugen, und es verbessert die Effizienz und spart den Kraftstoffverbrauch.

(3) Ein Economizer nutzt die Abwärme aus dem Kesselabgas, die andernfalls an die Atmosphäre verloren ginge, um (in den meisten Fällen) das Speisewasser in den Kessel vorzuwärmen. Dies verbessert den Kesselwirkungsgrad und senkt die Brennstoffkosten.

Vielfalt

Nutzfeuerungs-Kesseleconomizer

Paketkessel-Economizer

HRSG-Economizer

Herstellungs- und Abnahmekriterien

*Hinweis: HD BOILER kann einen Sondertyp von Economizer nach Kundenwunsch anfertigen.

Interne Wärmetauscher

1. Unterkühlung kann auch durch Überhitzung des Gases erzeugt werden, das den Verdampfer verlässt und zum Gaskompressor gelangt.

2. Diese Systeme entziehen der Flüssigkeitsleitung Wärme, heizen aber den Ansaugstutzen der Gaskompressoren auf.

3. Dies ist eine sehr gängige Lösung, um sicherzustellen, dass Gas den Kompressor und Flüssigkeit das Ventil erreicht.

4. Es ermöglicht auch die maximale Nutzung des Wärmetauschers, da der Teil der Wärmetauscher, der zur Änderung der Temperatur des Fluids verwendet wird, minimiert und das Volumen, in dem das Kältemittel seine Phase ändert, maximiert wird.
