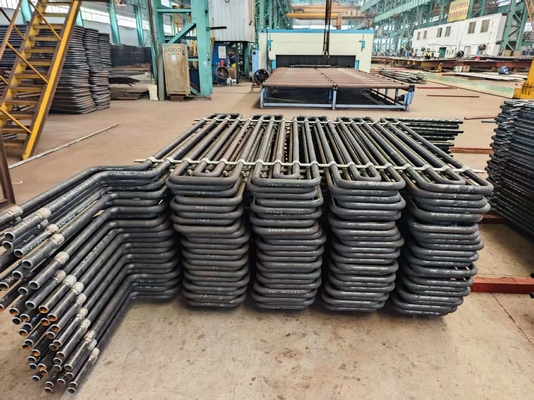

Kundenspezifische Kraftwerkslösungen SA192 Serpentinen-Überhitzer- und Zwischenüberhitzerteile

Spezielle Lösungen für Kraftwerke SA192 Serpentine Superheater und Reheater Teile

Was sind die wichtigsten Arten von Überhitzern?

Strahlende (im Ofen) und Konvektions (im Gasweg) Typen.

Produktanzeige

Produktfunktionen von Superheater und Reheater

Überhitzer

1. In einem thermischen Kraftwerk ist die Aufgabe des Überheizers entscheidend.Es beseitigt die verbleibende 1 bis 2% Feuchtigkeit in dem gesättigten Dampf, der den Kessel verlässt und seine Temperatur weit über dem Sättigungspunkt erhöhtDies macht den Dampf leistungsfähiger und effizienter.
2. Überhitzung erhöht nicht nur die Effizienz des Stromerzeugungszyklus, sondern verhindert auch eine übermäßige Kondensation in den letzten Stufen der Turbine.Denn zu viel Kondensation kann die Turbinenblätter im Laufe der Zeit beschädigen.Der Überhitzer hilft, die Turbine reibungslos zu betreiben und hält länger.
3. Der Überhitzer nutzt die Hitze der Brenngase des Ofen, trocknet den Dampf vollständig aus und erhitzt ihn dann.Das gibt ihm den zusätzlichen Temperaturanstieg, der für eine effiziente Stromerzeugung erforderlich ist..
4. Superheater sind mit mehreren Schlauchkreisen ausgelegt, die nebeneinander laufen.Diese Einrichtung hilft, den Dampf gleichmäßig zu verteilen und maximiert die Wärmeübertragung.

Aufheizgerät

1. Die Reheater haben eine spezifische Funktion: Sie erwärmen den Dampf, der sich in der Turbine bereits ein wenig ausgeweitet hat.Sie sorgen dafür, dass der Dampf durch die letzte Stufe der Turbine so trocken wie möglich bleibt.Trockener Dampf bedeutet bessere Leistung und weniger Verschleiß der Turbinenkomponenten.
2. In modernen Hochdruckkesseln befindet sich die Heizung an verschiedenen Stellen in den Kraftboilern, in der Regel vor oder nach der Konvektion in der Konvektionszone.Heizgeräte kommen in der Regel in zwei Teile.
3. Der erste Teil, der Primärteil, befindet sich in der Konvektionszone, wo er den Aufwärmvorgang beginnt.Der Dampf bis zu seinem Endpunkt, optimale Temperatur.
4. Bei der Konstruktion von Heizgeräten folgen Ingenieure ähnlichen Prinzipien wie bei Superheizgeräten: Beide müssen hohe Temperaturen bewältigen und die Wärme effizient übertragen.
5. Aufwärmer und Überwärmer haben zwar dieselben Ausgangstemperaturen, doch der Dampfdruck in den Überwärmern beträgt nur etwa 20 bis 25% des Drucks in den Überwärmern.Dieser niedrigere Druck bedeutet, dass wir für die Heizgeräte niedrigere Stahllegierungen verwenden können., wodurch die Kosten reduziert werden, ohne die Leistung zu beeinträchtigen.

Einzelheiten zum Überheizgerät und zum Wiederheizgerät

Herstellungs- und Zulassungskriterien für Superheater und Reheater

1.JB/T1611 "Technische Spezifikation für die Herstellung von Kesselrohren".

2.JB/T1612 "Technische Bedingungen für die Druckprüfung des Kessels".

3.JB/T1613 "Technische Spezifikation für das Schweißen von Druckteilen von Kesseln".

4.JB/T1615"Technische Spezifikation für das Lacken und Verpacken von Kesseln".

5. JB/T3375 "Regeln für die Annahme von Materialien für den Bau von Kesseln".

Art Vorteile Nachteile Fördermethode

mit einer Breite von nicht mehr als 15 mm

1.Fest strukturelle Unterstützung

2. Strömungsverstopfung durch Kondensdampf

3Es braucht einen langsamen Neustart, um das Wasser zu reinigen, das sich am Boden ansammelt.

mit einer Breite von nicht mehr als 15 mm

1.Gute Ableitung des kondensierten Dampfes

2- fehlt die strukturelle Steifigkeit, insbesondere bei Hochgeschwindigkeitsgasströmen

Horizontalem Typ

1- Richtige Ableitung.

2- Gute Struktursteifigkeit.

Sie sehen die Flamme nicht direkt an, so daß sie hauptsächlich aus dem konvektiven Typ stammen, der in der Regel in den vertikalen Gasleitungen parallel zum Hauptöfen untergebracht ist.
