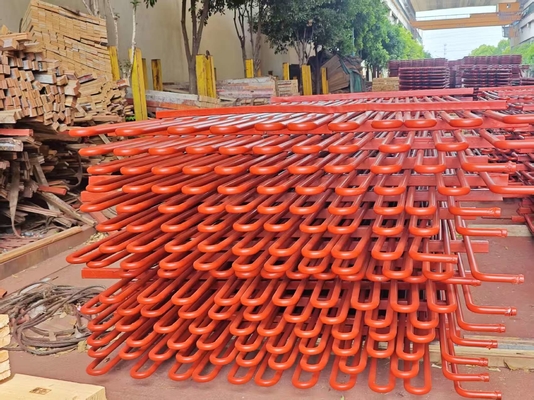

Erweiterte Serpentin-Überwärmer und -Wiederwärmer für industrielle Verwendung

Der Dampf-Superheizer ist ein Wärmetauscher des Spulentyps, der zur Herstellung von überhitztem Dampf oder zur Umwandlung des nassen Dampfes in trockenen Dampf verwendet wird, der von einem Kessel erzeugt wird.Es unterscheidet sich von einem Kessel insofern, alsBei der Erhöhung der Enthalpie wird bei einem Superheizer nur eine sensible Wärme verwendet, um den Dampf zu überhitzen.

Überhitzer mit Platten

Einzelheiten

Die Überhitzung erhöht den Gesamtwirkungsgrad und verhindert eine zu hohe Kondensation in den letzten Stufen der Turbine, wodurch eine Erosion der Klingen vermieden wird.
Die Hitze der Verbrennungsgase aus dem Ofen wird zur Entfernung von Feuchtigkeit aus dem Dampf und zur Überhitzung des Dampfes verwendet.
Superheizgeräte haben üblicherweise mehrere Schlauchkreise, die parallel zu einer oder mehreren Rückfahrkurven zwischen den Kopfstellen verbunden sind.
Bei hohen Temperaturen wird die Wärme der heißen Gase in den Dampf des Überhitzers übertragen.
Daher ist der vorläufige Abschnitt des Superheaters in Gegenstrom und der zweite Abschnitt in Parallelstrom angeordnet, um die Temperaturbelastung der Rohrwand zu verringern.


Grundsätze

Das Prinzip des Überhitzers ist dem der Dampferzeugungsschläuche eines Kessels ähnlich.
Die heißen Gase bei hoher Temperatur fegen über die Überhitzerröhren und erhöhen die Dampftemperatur, deren Größe von der Ausgangstemperatur und der Gasgeschwindigkeit abhängt.
Verwendung für die Heizung von gesättigtem Dampf, die Dampftemperatur kann bis zu 900 Grad C betragen.
Erweiterung der Superheizungskapazität zur Erhöhung der Stromerzeugung
Senden Sie uns die erforderlichen technischen Daten, wie Dampfkapazität, Druck, erforderliche Temperatur usw. Wir werden entsprechend entwerfen.

Funktion

Überhitzerist, die Temperatur des Dampfes über seinen Sättigungspunkt zu erhöhen.
Aufheizgerätist im Wesentlichen ein Überheizer, der Dampf, der aus dem Hochdruckstadium einer Turbine ausgeht, überhitzt. Der erneut erhitzte Dampf wird dann in das Niederdruckstadium der Turbine geschickt.Durch Aufheizung von Dampf zwischen Hochdruck- und Niederdruckturbine ist es möglich, den elektrischen Wirkungsgrad des Kraftwerkszyklus über 40% zu erhöhenDer Aufwärmzyklus wird in großen Kraftboilern verwendet, da er nur in größeren Kraftwerken wirtschaftlich möglich ist.
