Übertragung von Wärme in Rauchgas- und Hochtemperaturumgebungen
Produktdetails
| Material: | SA213-TP321H | Länge: | 8000mm |
|---|---|---|---|
| Spezifikation: | OD=38, Dicke=6 mm | PWHT: | Lösungsbehandlung |
| Ovality: | Weniger als 15% | Verringerung der Dicke: | Weniger als 15% |
| Produktbezeichnung: | Überhitzer und Nachbrenner | Gebrauch: | Kraftwerk,Wärmekraftwerk/Stationskessel |
| Hervorheben |
Abgas-Überheizer-Wiederheizer,Überhitzer und Wiederheizer aus Serpentine,Hochtemperaturumgebungen |
||
Beschreibung des Produkts

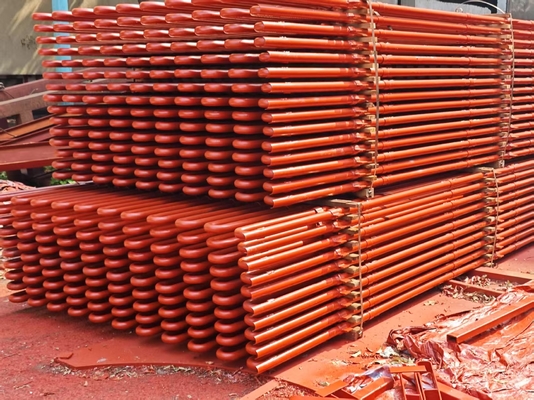

Übertragung von Wärme in Rauchgas- und Hochtemperaturumgebungen
Beschreibung
Der Dampf-Superheizer ist ein Wärmetauscher des Spulentyps, der zur Herstellung von überhitztem Dampf oder zur Umwandlung des nassen Dampfes in trockenen Dampf verwendet wird, der von einem Kessel erzeugt wird.Es unterscheidet sich von einem Kessel insofern, alsBei der Erhöhung der Enthalpie wird bei einem Superheizer nur eine sensible Wärme verwendet, um den Dampf zu überhitzen.
Überhitzer mit Platten
Serpentine-Überhitzer
Einzelheiten
Die Überhitzung erhöht den Gesamtwirkungsgrad und verhindert eine zu hohe Kondensation in den letzten Stufen der Turbine, wodurch eine Erosion der Klingen vermieden wird.
Die Hitze der Verbrennungsgase aus dem Ofen wird zur Entfernung von Feuchtigkeit aus dem Dampf und zur Überhitzung des Dampfes verwendet.
Superheizgeräte haben üblicherweise mehrere Schlauchkreise, die parallel zu einer oder mehreren Rückfahrkurven zwischen den Kopfstellen verbunden sind.
Bei hohen Temperaturen wird die Wärme der heißen Gase in den Dampf des Überhitzers übertragen.
Daher ist der vorläufige Abschnitt des Superheaters in Gegenstrom und der zweite Abschnitt in Parallelstrom angeordnet, um die Temperaturbelastung der Rohrwand zu verringern.
Grundsätze
Das Prinzip des Überhitzers ist dem der Dampferzeugungsschläuche eines Kessels ähnlich.
Die heißen Gase bei hoher Temperatur fegen über die Überhitzerröhren und erhöhen die Dampftemperatur, deren Größe von der Ausgangstemperatur und der Gasgeschwindigkeit abhängt.
Verwendung für die Heizung von gesättigtem Dampf, die Dampftemperatur kann bis zu 900 Grad C betragen.
Erweiterung der Superheizungskapazität zur Erhöhung der Stromerzeugung
Senden Sie uns die erforderlichen technischen Daten, wie Dampfkapazität, Druck, erforderliche Temperatur usw. Wir werden entsprechend entwerfen.
Funktion
Überhitzerist, die Temperatur des Dampfes über seinen Sättigungspunkt zu erhöhen.
Aufheizgerätist im Wesentlichen ein Überheizer, der Dampf, der aus dem Hochdruckstadium einer Turbine ausgeht, überhitzt. Der erneut erhitzte Dampf wird dann in das Niederdruckstadium der Turbine geschickt.Durch Aufheizung von Dampf zwischen Hochdruck- und Niederdruckturbine ist es möglich, den elektrischen Wirkungsgrad des Kraftwerkszyklus über 40% zu erhöhenDer Aufwärmzyklus wird in großen Kraftboilern verwendet, da er nur in größeren Kraftwerken wirtschaftlich möglich ist.
Vorteile und Nachteile
|
Anhängertyp 1.Feste Strukturunterstützung 1. Strömungsverstopfung durch Kondensdampf 2Es braucht einen langsamen Neustart, um das Wasser zu reinigen, das sich am Boden ansammelt. |
|
Umgekehrter Typ 1. Richtige Ableitung des kondensierten Dampfes 1- fehlt die strukturelle Steifigkeit, insbesondere bei Hochgeschwindigkeitsgasströmen |
|
Horizontalem Typ 1- Richtige Ableitung. 2- Gute Struktursteifigkeit. |
Sie sehen die Flamme nicht direkt an, so daß sie hauptsächlich aus dem konvektiven Typ stammen, der in der Regel in den vertikalen Gasleitungen parallel zum Hauptöfen untergebracht ist.
Fortschrittliche Technik
| 1 | HDB verfügt über umfangreiche Erfahrungen mit ihrem System zur Analyse der verbleibenden Nutzungsdauer, um die Lebensdauer von Rohren vorherzusagen. |
| 2 | Das System misst die Oxiddicke und die Wanddicke des Rohres bei einer zerstörungsfreien Prüfung vor Ort und berechnet damit die verbleibende Nutzungsdauer. |
| 3 | HDB hat 1991 die Oxidmesstechnologie entwickelt, die heute weltweit als Standard verwendet wird. |
Einzelheiten
| 1 | Materialzusammensetzung | Kohlenstoffstahl, Legierstahl oder hitzebeständiges Stahl, Sammelboxen und anderes Trägermaterial. |
| 2 | Entwurfsmuster | Vertikale oder horizontale Anordnung |
| 3 | Vorteile | Schönes Aussehen, Größe, Genauigkeit, erstklassige Biege- und Schweißtechnik, erstklassige Detektionsgeräte. |
Produktfunktion
1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.
2Die Überhitzung erhöht den Gesamtzykluswirkungsgrad und verhindert eine zu hohe Kondensation in den letzten Stufen der Turbine, wodurch die Erosion der Klingen vermieden wird.
3Die Hitze der Verbrennungsgase aus dem Ofen wird zur Entfernung von Feuchtigkeit aus dem Dampf und zur Überhitzung des Dampfes verwendet.
4Superheizgeräte haben in der Regel mehrere Schlauchkreise parallel zu einer oder mehreren Rückfahrkurven, die zwischen den Kopfstücken verbunden sind.
