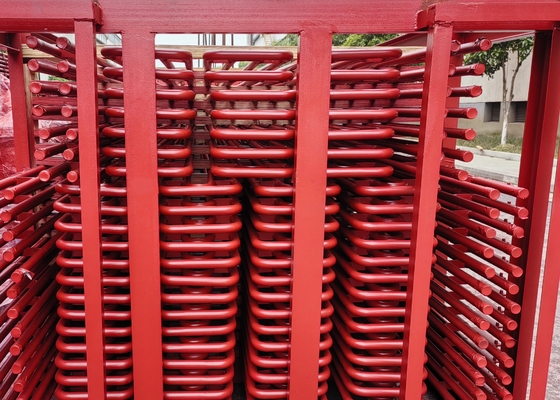

Dampfboiler Wärmetauscher Boiler Superheater und Reheater mit hohem Wirkungsgrad
Produktdetails
| Material: | Kohlenstoffstahl | Behandlung: | Elektrisches furnance |
|---|---|---|---|
| Hydraulischer Test: | Akzeptieren. | Rohr-Stärke: | Anwendung |
| Ovality: | Kontrolle | Die Situation: | Neues |
| Hervorheben |
Dampfkessel Superheater Wärmetauscher,Erwärmer Wärmetauscher,Hocheffizienter Kessel-Überhitzer und Wiederheizer |
||
Beschreibung des Produkts
Dampfkessel Wärmetauscher Kessel Superheater und Reheater mit hoher Effizienz
Produktinformationen
Aufheizgerät
Das Wiederaufwärmen von Dampf beinhaltet die Entnahme von teilweise ausgeweitetem Dampf (am Ende des Hochdruckzylinders der Turbine) und seine Rückführung in den Kessel in kalten Wiederaufwärmrohren.Aufheizung auf die gleiche oder höhere Temperatur wie der überhitzte Dampf, und in heißen Aufwärmrohre zur Turbine zurück.
| • Kaltes Aufheizrohr von der Turbine zum Kessel |
| • Sicherheitsventile am Kaltheizrohr |
| • Notfallsprühwassertemperaturanlage auf einem Kaltheizrohr oder einem Verbindungrohr |
| • Erwärmerbank mit Ein- und Ausgangshöhe |
| • Heißes Aufheizrohr vom Kessel zur Turbine |
Überhitzer
| In einem subkritischen Kessel befindet sich die SH zwischen dem Hauptdampfkopf und dem Dampftrommel und besteht aus |
| • Gesättigte Rohre, die Dampf vom Trommel zum SH-Eingangshöhepunkt transportieren (wenn die SH-Rohre nicht direkt mit dem Trommel verbunden sind) |
| • Superheater-Banken mit ihren jeweiligen Ein- und Ausgangshäuptern |
| • Temperaturanlage für STC |
| • Hauptdampfkopf mit allen Einrichtungen und mit dem Hauptdampfstopfen (MSSV) |
| Der Dampf aus der Dampftrommel fließt in Richtung des Hauptdampfkopfes, und zwischen den beiden sollte kein Ventil vorhanden sein, um den Durchfluss in SH-Röhren unter allen Bedingungen zu gewährleisten, um Überhitzung und Ausfall zu verhindern. |
| 1 | Die Effizienz des Dampfzyklus wird durch höhere Dampfdruck und -temperatur sowie durch Aufheizung verbessert. |
| 2 | Bei einem Dampfdruck von 120 bar und höher steigt der Zykluswirkungsgrad um 1% für jede Erhöhung der Überhitzung um 20 °C. |
| 3 | Daher sind hohe Überhitzungen für jedes Druckband, das mit der Metallurgie der Turbine übereinstimmt, gewünscht. |
Bauwesen
Die Serpentinröhre wird in einen flüssigen Behälter eingetaucht.Die Flüssigkeit sollte vom unteren Ende des Rohres zum oberen Ende des Rohres eingespeist werden..Wenn Dampf in das Schlangenrohr eingeführt wird, um Wasserhammer und Verstopfung durch die Ansammlung kalter Flüssigkeit im Rohr zu vermeiden,Dampf sollte von oben eintreten und Kondensat wird von unten entladen..
Die Struktur des Unterwasserwärmetauschers kann in zwei Typen unterteilt werden: nicht abnehmbar und abnehmbar. Bei der Auswahl sollte die Sauberkeit des Mediums und die Korrosion berücksichtigt werden.Verpackungshöhe und verwendetes MaterialDie Auswahl der Dichtungsmaterialien kann durch den Druck, die Temperatur und die Art des Mediums in der Ausrüstung bestimmt werden.
Funktion
Unterwasser-Wärmetauscher, gewöhnlich zur Kühlung, Kondensation oder Erwärmung, Kühlung und Verdampfung von Medium außerhalb des Rohres verwendet.
Seine Vorteile sind einfache Struktur, geringe Kosten und bequeme Bedienung und Verwaltung.es wird häufig als Wärmeübertragungskomponente in Reaktoren mit kleiner Wärmeübertragungsfläche verwendet.
Nachteile: Normalerweise ist die mittlere Geschwindigkeit im Behälter sehr gering, so dass der Wärmeübertragungskoeffizient außerhalb des Rohres gering ist.Der Überlaufgrad aller Stellen im Behälter ist ungefähr gleich., so dass der durchschnittliche Temperaturunterschied nicht groß ist, so dass der Wärmeübertragungswirkung ist schlecht.Die Ausrüstung war sperrig.Nicht geeignet für den Einsatz als Wärmetauscher mit großer Wärmetauscherfläche.
Material
Das Material für die Superheater&Heater ist Stahlrohr, Kupferrohr, andere Nichteisenmetalle, Keramikrohr, Graphitrohr und so weiter.
Workshop
