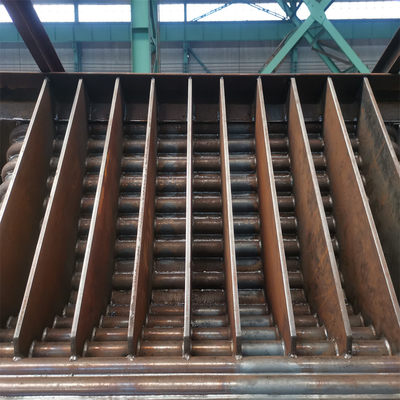

Membran-Wasser-Wand-Beschreibung

Membranwasserwand ist eine luftdichte Struktur, die Rohren und aus Flossen besteht. Die Vorteile sind weniger Luftverlust im Ofen; das Rohr-Legen der Wand, können weniger Last auf Stahlkonstruktion verwenden und preiswerteres des Kessels; bedienungsfreundliche Suspendierungsstruktur und das System der thermischen Expansion verbessern, passend für umfangreiche mechanisierte Produktion, hohe Versammlungsrate, niedrige Wärmespeicherkapazität und Stern-oben und Abschaltungszeit verkürzen. Der Nachteil ist, dass das Herstellungsverfahren komplex ist. Membranwasserwand ist in der großen Kapazität, in der hohen Temperatur und in den Hochdruckkesseln häufig benutzt.

Entsprechend dem unterschiedlichen Herstellungsverfahren kann die Membranwasserwand in drei Arten unterteilt werden (sehen Sie Abb. 1): Rohre der Flosse 1.rolled werden in den Reihen, mit weniger schweißender Arbeitsbelastung geschweißt, aber die Flossenrohre sind teuer. Rohr 2.bare und Flosse (flacher Stahl) werden in den Reihen, die niedrige Materialkosten hat und die Bedingungen von verschiedenen Neigungen leicht erfüllen kann, aber im flachen Stahl erfordert hohe Präzision und Fertigungsequipment.3 geschweißt. Bloßes RohrSchmelzschweißen, die Flossen zwischen Rohren werden gebildet, indem man den schweißenden Draht füllt, größtenteils benutzt für die kleine Neigung zwischen den Rohren. Die Neigung zwischen Rohren der Membranwasserwand hängt mit Faktoren wie Kesseldruck zusammen und Ofenwärmebelastung, normalerweise s/d ist 1.2-1.5.

Die Heizfläche vereinbarte auf der inneren Wand des Ofens wird abgekühlt hauptsächlich durch Wasser, das die Wasserwand genannt wird. Es ist die Hauptverdampfungsheizfläche des Kraftwerkkessels. Die Hauptfunktionen der Wasserwand sind:

(1) die Strahlungswärme im Ofen absorbierend, das Wasser in gesättigten Dampf erhitzend;

(2) schützen die Ofenwand, vereinfachen die Struktur der Ofenwand, verringern das Gewicht der Ofenwand, die an der Absorption der Strahlungswärme in der Ofenwand-Wasserwand hauptsächlich liegt, damit die Temperatur der Ofenwand verringert wird;

(3) die Absorption der Hitze im Ofen, das Rauchgas - abgekühlt zur Temperatur gewährt durch den Ofenausgang, der nützlich ist, das Zu Schlacken machen im Ofen zu verringern und das Zu Schlacken machen im Ofenausgang zu verhindern;

(4) absorbiert die Wasserwand Strahlungswärme an der hohen Temperatur im Ofen und hat guten Wärmeübertragungseffekt, also kann sie den Kesselstahlverbrauch und die Kesselkosten verringern.

Vorteile

Versiegeln 1.ensure der Ofenwand und Luftverlust in der Verbrennungskammer verringern.

volle 2.realize Wasserkühlung der Verbrennungskammer, die hilfreich ist, Koksbildung im Falle der verstärkten Verbrennung zu verhindern.

3. Kleinkapazitäts von der Wärmespeicherung, schnelle Heizung der Verbrennungskammer und schnelles Abkühlen, kann die Kühlzeit des Kesselanfangs und -halts verkürzen.

4.it ist angebracht, Rohrofenwand zu benutzen, die groß die Last des Kesselrahmens verringert und für Suspendierung bequem ist.

5.compared mit dem optischen Rohr, die Hitzeaufnahmekapazität des Rohrs wird verbessert.

Grad der Vorkombination 6.the Kesselkomponenten wird verbessert, der bequem ist und die Installationsarbeitsbelastung verringert.

Spezifikation der Membran-Wasser-Wand

Anmerkung

Qualitätskontrolle

1. Herstellungsbereich von 200.000 Quadratmetern

2. 150 Ingenieure

3. 400 kodierte Schweißer

4. 60 genehmigte Inspektoren (Niveau-IIIlehrer zerstörungsfreier Prüfung)

5. Klassen--EInlizenzen für Entwurfs-und Fertigungs-Kessel

6. ISO-9001:2008 Qualitätssicherungssystem

7. ASME-Zertifikat von Energie-Kesseln

8. ASME ‚S‘, ‚u-‘ und Notiz:-Stempelermächtigung

Firmeneinleitung

Im Jahre 1985 hergestellt, Zhangjiagang Hua Dong Boiler Co. , Produziert Ltd. (Handel als HD-Kessel), Kraftwerk; industriell; Abwärme; Müllverbrennung; Biomasse; organischer Wärmeträger und elektrische Dampfkessel. Verbunden mit einer umfassenden Strecke der Heizflächen, holt HD-Kessel zum Markt einen einzigartigen Service einschließlich Kesselentwurf, -herstellung, -installation, -wartung und -ersatz von Kesseldruckteilen.
