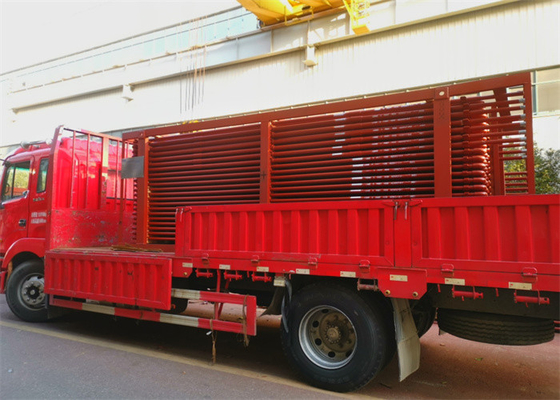

Nachbrenner-Spule des Edelstahl-TP304 65x6x6000mm für HRSG

Überhitzer und Nachbrenner mit Edelstahl TP304 65x6x6000mm für HRSG

Parameter: Überhitzer und Nachbrenner

Funktions-Prinzip

Überhitzer ist das Teil, das den Dampf von der Sättigungstemperatur zum Überhitzer durch den Kessel erhitzt. Es wird auch den Überhitzer genannt.
Überhitzer kann in Konvektionsart, leuchtende Art und halb-leuchtende Art entsprechend Wärmeübertragungsmodus unterteilt werden;
Entsprechend den Eigenschaften der Struktur, kann es in Serpentinenrohrart, Schirmart, Wandart und Wandart unterteilt werden.
Alle sie bestehen aus einigen parallelen Rohren und Einlass und Auspuffrohr.
Die meisten Industriekessel haben nicht Überhitzer, weil viele industriellen Prozesse und Dienstprogramme nur gesättigten Dampf erfordern.
Überhitzer sind im Allgemeinen in Kraftwerke, in Lokomotiven und in Marinekessel installiert, um die thermische Leistungsfähigkeit des gesamten Dampfkraftwerks zu verbessern.

Produkteinführung

Nachbrenner ist wirklich eine Art Dampfüberhitzer, der den Unterdruckdampf nach der Arbeit erhitzt und eine bestimmte Temperatur erreicht. Die Rolle des Nachbrenners weiter verbessert die thermische Leistungsfähigkeit der Zirkulation im Kraftwerk, und macht die Dampftemperatur vom letzten Stadiumsblatt der Dampfturbine gesteuert innerhalb des zulässigen Bereiches.
Ein Nachbrenner ist ein Kessel, der Dampf von einer Dampfturbine in Heißdampf umwandelt.
Der Nachbrenner hat zwei Funktionen: eins ist, die Feuchtigkeit des Wasserdampfes zu verringern, der nützlich ist, die Turbinenschaufel zu schützen;
Zweitens kann die relative und absolute interne Leistungsfähigkeit der Dampfturbine verbessert werden.

Details

• Überhitzer

Im Allgemeinen 30 | 60 Millimeter. Die allgemeinste Art des Flussüberhitzers ist Serpentinenrohr. Sie hat eine intensivere Rohrgruppe, zu verzieren in 450 | 1000 ℃ Kamin der Abgastemperatur, Rauchgas der vertikalen und seitlichen Abnutzung. Das Rauchgas überträgt hauptsächlich die Hitze auf das Rohr durch Konvektion, und etwas von der Hitze wird durch Strahlung absorbiert. Der Platte-artige Überhitzer besteht aus einer Mehrzahl von Rohrschirmen, vereinbart im oberen Teil des Ofens oder am Ausgang und gehört der Strahlungs- oder Halbstrahlungsart Überhitzer. Das ehemalige absorbiert Strahlungswärme von der Ofenflamme, während das letztere auch etwas Konvektionshitze absorbiert. In den Kraftwerkkesseln über mpa 10, sind Schirmart und Serpentinenart Überhitzer allgemein verwendet, Hitzeabsorption zu erhöhen. Der Wandüberhitzer, der auf der inneren Wand des Ofens angewendet wird, ist leuchtender Überhitzer, der selten benutzt wird. Der an der Wand befestigte Überhitzer wird im Kraftwerkkessel der großen Kapazität benutzt, um die Wand des Ofenspitzen- und -konvektionskamins zu bilden. Das Bild zeigt der Anordnung für einige Überhitzer. Die Kleinkapazitätsindustriekessel mit Überhitzer können die Bedingungen nur mit Überhitzer des einzelnen Stadiums erfüllen.

• Nachbrenner

Der Nachbrennerplan folgt dem Überhitzerplan, einschließlich Konvektion, Strahlung und Halbstrahlung.

Der Konvektionsnachbrenner hat Gegenströmung, abwärts gerichteten Fluss und Mischfluß, einzelne Spule, doppelte der Multispule, paralleler und geschwankter, vertikaler und horizontaler Art der Spule, entsprechen zur Vorderseite und zum Senkrechten zur Vorderseite. Konvektionsnachbrenner ist der Hauptnachbrenner, der Konvektionshitze absorbiert.

Leuchtender Nachbrenner bezieht sich die auf absorbierende Ofenstrahlung des Nachbrenners.

Halb-leuchtende Nachbrenner (Plattenüberhitzer) beziehen sich auf Nachbrenner, die mehr Strahlung vom Ofen absorbieren (mehr als 1/2 der Gesamthitze).

Das Materialauswahlprinzip des Nachbrenners ist das selbe wie das des Überhitzers. Da, Dampf wieder zu erwärmen Überhitzer in der Kälteleistung unterlegen ist, ist die Entwurfswandtemperatur im Allgemeinen höher als die des Überhitzers der gleichen Temperaturstufe. Metallrohre von Nachbrennern der hohen Temperatur werden im Allgemeinen vom legierten Stahl hergestellt (die Metallrohre, die mehr als 5% von Legierungselementen enthalten). Zum Beispiel, 12CrlMoV, Stahl 102, sa213-t91, sa213-tp304, sa213-tp347, etc.

Qur Company

Hua Dong Boiler ist ein bedeutender qualifizierter Lieferant von inländischem geworden und fremde Kesselhersteller und -Energiekonzerne, einschließlich Amerikaner Covanta-Energiekonzern, AMEC fördern Wheeler Company, ALSTOM, Oriental Boiler Limited durch Share Ltd., Harbin elektrisches LLC, Wuxi Hua Guang Boiler Co. , Ltd., Hangzhou Boiler Group Co., Ltd.
