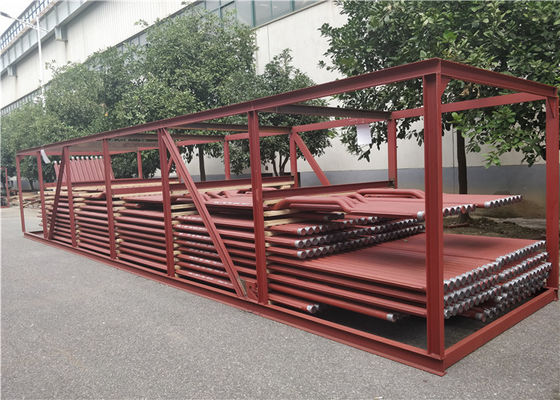

Hochdruck-EN3834 führte CO2 Elektroschweißen-Membran-Kessel-Wasser-Wand

Hochdruck-EN3834 geführte CO2 Elektroschweißen Boielr-Membran-Wasser-Wand

Produkt führen ein: Kessel-Membran-Wasser-Wand

Wände 1.Membrane sind in den Kesseln für die Hilfs-/Kraftwerke als Wärmeaustauschfach weitverbreitet.

Wände des Wassers 2.Membane wurden mit Stahlrohren kombiniert und die Ebenen, zum einer guten Dichtung sicherzustellen und bedeutend verringern den Luftverlustfaktor negativen preasure Kessels, verbessern Verbrennungsbedingung im Ofen.

Wände des Wassers 3.Membrane erhöhen Strahlungshitzeoberfläche und sparen Stahlverbrauch.

Vorteile

Fertigung

HD-Kesselgebrauchs-versenkenbogenschweißtechnik, zum von Wasserwänden als umweltfreundliche Anforderung zu produzieren.

Es kann einem guten starken Bau und einem Versiegeln auch garantieren.

Eigenschaften

1. Starker Bau
2. hochfest
3. genaue Maße
4. korrosionsbeständiges Ende

Beschreibung

WasserWände werden in den Wärmerückgewinnungskesseln benutzt. Wir stellen WasserWände her. Diese werden aus Kohlenstoffstahlrohren zu den Zeichnungen und zu den Spezifikationen der Kunden heraus fabriziert. Besondere Sorgfalt wird für ovality und die Verringerung am verbogenen Teil, während der Herstellung angewendet.

Wir sind, liefernd herstellend und eine umfassende Strecke Waterwall-Platten. Die Rohre, die von uns angeboten werden, bekannt, um einem großen internen Druck als kontinuierlicher Streifen des Flossenmaterials zu widerstehen ist verwunden spiralförmig auf dem Rohr. Diese Rohre bekannt, um Hitze gleichmäßig zur Verfügung zu stellen dieses Ergebnis in einer erhöhten Wärmeabgabe.

Die Hauptfunktion von WasserWänden im Kessel ist, die Hitze zu absorbieren, die durch Flamme oder Kamin der hohen Temperatur und Dampf oder Heißwasser in den Rohren zu erzeugen, die Temperatur in der Kammer folglich zu verringern erzeugt wird.

Bau-Details

Die Kombinationseigenschaften der MembranWasserkühlungswand sind, wie folgt:
1. Überprüfen Sie und justieren Sie die Breite, die Länge, die Flachheit und die Diagonale der Rohrreihe, wenn die segmentierte Rohrreihe auf den Kombinationsrahmen hochgezogen wird. Wenn die Breite der Rohrreihe größer als oder weniger als das Sollmaß ist, kann die Flosse zu einer passenden Länge geschnitten werden, auf das Sollmaß justiert werden und dann neugeschweißt werden. Wenn der diagonale Unterschied der Rohrreihe lOmm übersteigt, können Flossen zwischen einigen Rohren mit großerem geschnitten werden, um den Abstand zwischen Rohren zu verringern, um den diagonalen Unterschied zu beseitigen, und dann können die Flossen geschweißt werden. Wenn die Ungleichheit der Rohrreihe die zulässige Strecke übersteigt, kann Bockrahmen zu benutzt werden korrigieren Sie den Spitzendruck der Steckfassung.
2. Der Stoßverbinder der Rohrreihe ist zu dem eines einzelnen Rohres unterschiedlich. Das schweißende Gelenk eines einzelnen Rohres schrumpft durch ungefähr 1-2mm, nachdem es geschweißt hat, das keinen Effekt auf andere Rohre hat. Aber die Rohrreihe ist nicht die selbe, zwei Abschnitte Rohrreihen-Kolbenschweißen, wenn von einer Seite zur anderen Seite der Reihenfolge des Schweißens, das Schweißen zum Ende des Rohres, das durch die Deformation verursacht wird, sehr groß ist. Deshalb vor dem Kolbenschweißen, sollte die Kolbenfreigabe dieses schweißenden Gelenkes umfassend gemessen werden, und entsprechend Kolben ist die Freigabe zu kleine, mäßige, zu große Klassifikation, wenn der Kolben Freigabe ist zu groß, oder zu klein, muss die Methode des Schnitts des Rohres nehmen, ersetzt durch ein mäßiges kurzes Rohr. Diesmal wegen der Schrumpfung des Schweißens, wird das Rohr mit einem größeren Abstand solderable. Um die Schrumpfungsdeformation des Rohrschweißens zu verringern, sollten die Methode von Symmetrie und das Querschweißen angenommen werden.
3. Der unterere Teil der Vorder- und Rückseite Wasserkühlungswand hat Ofensohle (kalten Ascheimer), und der obere Teil der hinteren Wasserkühlungswand hat Flamme Winkel, also ist die Größe der Komponente größer und die Form ist spezieller, also zu kombinieren ist schwierig.
4. Der Ball des einzelnen Durchlaufs des hinteren Wasserwandrohres ist zu anderen Heizflächerohren unterschiedlich. Weil die hintere Wasserwand im oberen Titelkasten einen flammenfesten Winkel hat, ist die Zahl des verbiegenden Rohres des flammenfesten Winkels die selbe, wie die der hinteren Wasserwand, zwecks die Starrheit des flammenfesten Winkels zu erhöhen, dort auch eine beträchtliche Zahl des Abstandes des geraden Rohres ist (höchst Ofenart). An der Kreuzung von Flamme Winkel und vom geraden Rohr, equidiameter ist speziell-förmiges Formstahlt-stück (Dreiniederlassungsrohr) installiert. Im geraden Rohr und in der Kreuzung zwischen dem obersten verbündeten Behälter wird mit Öffnung Φ 5 Millimeter oder Φ-Drossel von 10 Millimeter ausgerüstet. Auf diese Art höchst vom arbeitenden mittleren verbogenen Rohr ist zum Abkühlen des Flamme Winkels förderlich, und ein kleines Teil des arbeitenden mittleren verbogenen Rohres garantiert, dass das gerade Rohr und das gebogene Rohr die entsprechende Menge von Expansion haben, um den internen Druck, also die Schwierigkeit des Überschreitens durch die Ballzunahmen zu verringern.
