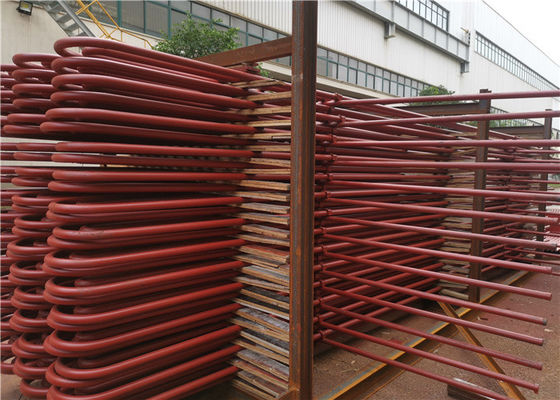

Hitzebeständige bloße Überhitzer-Spule ASME für thermische Zirkulation

Kohlenstoffstahl-Antikorrosions-Überhitzer-Spule ASME bloße für Wärmetauscher

Einleitung für Kessel-Überhitzer-Spule

Für große Kessel in den Kraftwerken, erklären Überhitzer und Nachbrenner einen großen Anteil in den Gesamtheizflächen, sie sollen in den Bereichen vereinbart werden, in denen Rauch mit höherer Temperatur ist. Um die Leistungsfähigkeit der thermischen Zirkulation in den Kraftwerken zu verbessern, ist er erforderlich den ursprünglichen Dampf der Parameter f allmählich zu verbessern, erfordert die Zunahme des Dampfdrucks die entsprechende Temperaturerhöhung für Heißdampf, oder die Feuchtigkeit des großen Stadiumsauspuffs der Dampfturbine ist zu hoch, der seine Sicherheit beeinflußt. So sind der Dampf, der Überhitzer durchfließen und die Nachbrenner Dampf der hohen Temperatur, ist ihre Wärmeübertragungsleistung ziemlich schlecht, die bestimmt, dass Rohrwandtemperaturen von Überhitzern und von Nachbrennern hoch sind.

Überhitzer ist ein Teil eines Kessels, der den Dampf von der Sättigungstemperatur zur Überhitzungstemperatur erhitzt. Es wird auch einen Dampfüberhitzer genannt. Überhitzer kann in Übertragungsart, Radialart und halb-Radialart entsprechend Wärmeübertragungsmodus unterteilt werden; Entsprechend den Eigenschaften der Struktur, kann er in Serpentinenrohrart, Schirmart, Wandart und Wandart unterteilt werden. Sie bestehen parallele Rohre und Einlass und Auspuffrohr.

Die meisten Industriekessel haben nicht Überhitzer, weil viele industriellen Prozesse und lebenden Anlagen nur gesättigten Dampf erfordern. In den Kraftwerken ist Lokomotiven und Marinekessel, Überhitzer normalerweise installiert, um die verteilende thermische Leistungsfähigkeit des ganzen Dampfkraftwerks zu verbessern.

Produkt Function&Features

Superheizung thermischen leistungsfähigen Dampfs HDB für Kohle feuerte Kessel ab
Spezifikation:
Superheizungen sind die der wichtigsten Kessel sapre Teile, die die thermische Leistungsfähigkeit verbessert. Dampfkesselleuchtende Superheizung der hohen Temperatur wird normalerweise im Hochdruckkraftwerkkessel angewendet.

Im Kessel ist die Rolle der Superheizung, den gesättigten Dampf zu einer bestimmten Temperatur des Heißdampfs zu erhitzen, um Kraftwerk-Leistungsfähigkeit zu erhöhen. Verstärker im Wesentlichen verbessert weiter den Wärmekraftwerkprozesswirkungsgrad.

Dampfsuperheizung Spulen: Superheizungsspulen werden in einem Kessel benutzt, um gesättigten Dampf zu erzeugen. Die Superheizungsspulen werden besonders in den Kesseln des Kraftwerks benutzt. Wir stellen Superheizungsspulen in den verschiedenen Graden des legierten Stahls und im Fleck weniger Stahlrohre mit oder ohne Unterstützung u. Titel gemäß der Zeichnung des Kunden her.

Änderungen in Betriebsbedingungen des Kessels, wie Niveauregulierung, Brennstoffänderung, Verbrennungsbedingungsänderung, etc., haben ganz eine Auswirkung auf Überhitzerausgang-Dampftemperatur, also in den Kraftwerkkesseln gibt es Durchschnitte, Kesselausgang-Dampftemperatur zu justieren, um sie stabil zu machen am spezifizierten Wert. Allgemein verwendete Durchschnitte sind:

(1) mit Wasserstrahl- oder Oberflächenart Temperaturreduzierer direkt die Dampftemperatur justieren;

(2) mit dem Schwingenbrenner, zum der Temperatur des Ofenausgangrauches zu ändern;

(3) mit Rauchumlaufsanpassungsüberhitzer-Hitzeabsorption. Wenn die Kessellastszunahmen, der Temperaturanstiegwert des Einlasses und Ausgangdampf der Flussüberhitzerzunahmen, während der Temperaturanstiegwert der leuchtenden Überhitzerabnahmen.

Wenn der Übertragungsüberhitzer, der leuchtende Überhitzer und der halb-leuchtende Überhitzer richtig kombiniert und konfiguriert sind, kann die Ausgangdampftemperatur weniger ändern, wenn die Last und die Verbrennungsbedingungen ändern. Die Hitzeabsorption und die DampfStrömungsgeschwindigkeit der parallelen Rohre im Überhitzerstapel sind unterschiedliches in Kraft. Um übermäßige Temperatur in den einzelnen Rohren zu vermeiden, wird der Überhitzer in einige Rohrgruppen in den großen Kesseln unterteilt. Dampf jeder Rohrgruppe wird mit einem sammelnden Kasten außerhalb des Ofens gemischt und das Dampfführerrohr wird benutzt, um jede Rohrgruppenumstellung, damit übermäßige Temperaturdifferenz zwischen jedem Rohr vermeiden zu lassen.

• Überhitzer

Im Allgemeinen 30 | 60 Millimeter. Die allgemeinste Art des Flussüberhitzers ist Serpentinenrohr. Sie hat eine intensivere Rohrgruppe, zu verzieren in 450 | 1000 ℃ Kamin der Abgastemperatur, Rauchgas der vertikalen und seitlichen Abnutzung. Das Rauchgas überträgt hauptsächlich die Hitze auf das Rohr durch Konvektion, und etwas von der Hitze wird durch Strahlung absorbiert. Der Platte-artige Überhitzer besteht aus einer Mehrzahl von Rohrschirmen, vereinbart im oberen Teil des Ofens oder am Ausgang und gehört der Strahlungs- oder Halbstrahlungsart Überhitzer. Das ehemalige absorbiert Strahlungswärme von der Ofenflamme, während das letztere auch etwas Konvektionshitze absorbiert. In den Kraftwerkkesseln über mpa 10, sind Schirmart und Serpentinenart Überhitzer allgemein verwendet, Hitzeabsorption zu erhöhen. Der Wandüberhitzer, der auf der inneren Wand des Ofens angewendet wird, ist leuchtender Überhitzer, der selten benutzt wird. Der an der Wand befestigte Überhitzer wird im Kraftwerkkessel der großen Kapazität benutzt, um die Wand des Ofenspitzen- und -konvektionskamins zu bilden. Das Bild zeigt der Anordnung für einige Überhitzer. Die Kleinkapazitätsindustriekessel mit Überhitzer können die Bedingungen nur mit Überhitzer des einzelnen Stadiums erfüllen.

Details

Entwurfsstruktur

1. Heizungsgesättigter Dampf, Temperatur bis 900 Grad C.

2. hohe Leistungsfähigkeit, >90%.

3. Hochgeschwindigkeitsheizung.

4. Entwurf mit Edelstahl.

5. langes Dienstleistung- im Designbereichleben, 15 Jahre.

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.

HD-Kessel bietet ein Bestes in der Klassenanlage an

Huadong-Kessel hat sich spezialisiert, auf, kundenspezifische Kesselkomponenten für 34 Jahre seit 1985 zu produzieren. Unsere Kesselkomponenten sind in den industriellen Dampferzeugern, Dampfkessel, Warmwasserspeicher, elektrische Dampfkessel, dämpfen druckreduzierende Stationen, usw. benutzt worden
