Rohr verringern der vertikalen Flossen-4kW Wärmebelastungs-Kessel-Ekonomiser

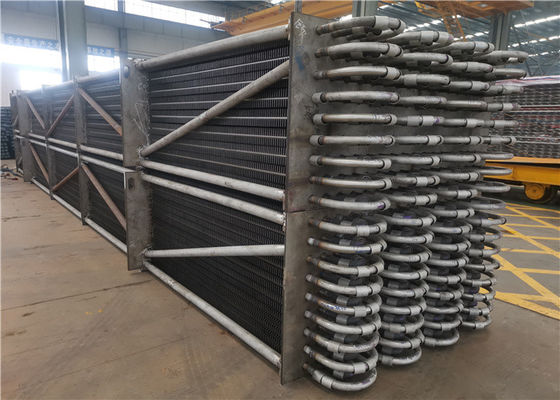

Vertikaler Sprial-Flossen-Rohr-Ekonomiser im Kraftwerk verringern die Wärmebelastung

Ekonomiser-Beschreibung

Ekonomiser ist ein Gerät, das in den untereren Teil des Kesselendstückkamins für die Wiederverwertung der Abwärme des Auspuffrauches installiert ist und erhitzt das KesselSpeisewasser in die Heizfläche des gesättigten Wassers unter dem Dampftrommeldruck, weil er die Hitze des Rauchgases der hohen Temperatur absorbiert, die Austrittstemperatur des Rauchgases verringert, Energie spart und Leistungsfähigkeit verbessert, also es den Ekonomiser genannt wird.

H-artiger Rippenrohrekonomiser ist ein leistungsfähiger Wärmeübertragungsekonomiser, der durch h-artiges Rippenrohr zusammengebaut wird (nannte auch H-artiges Rippenrohr, Rippenrohr, Schmetterlingsrohr).

1. Struktur: Die Grundform ist „die h-“ Art- und -doppelt„H“ Art, vereinbart in der Linie.

2. Leistungsmerkmale:

(1) kann Ekonomiser mit H-artigem Rippenrohrekonomiser anstelle des bloßen Rohrekonomisers den Wärmeübertragungsbereich erhöhen, verringern die Zahl der Rohranordnung, um den Rauchgas-Zirkulationsabschnitt zu erhöhen, die Rauchgeschwindigkeit verringern Sie, Abnutzung verringern. Weil die Abnutzungsrate des Rohres zur Energie 3,33 der Rauchgas-Strömungsgeschwindigkeit proportional ist, wenn die Rauchgasgeschwindigkeit von 9M /s auf 7m/s verringert wird, wird die Abnutzungsrate bis 43% der Vorlage verringert. Gleichzeitig zeigt das Experiment, dass das Rippenrohr selbst den Effekt der Herstellung des Flugaschekonzentrates zur Mitte der Rohrreihe hat, also hat der Rippenrohrekonomiser Effekt der Verringerung der Abnutzung auf die Struktur.

(2) kann H-artiges Rippenrohr in Art Rippenrohr hergestellt werden des doppelten Rohres „doppeltes H“, seine Struktur ist steif, kann im Falle der langen Rohrreihe verwendet werden.

(3) wird H-artiger Rippenrohrekonomiser in der Linie vereinbart. H-artige Flosse teilt den Raum in einige kleine Bereiche unter, der einen Flusseffekt auf die Luftströmung hat, damit die Abnutzung groß verringert wird.

(4) kann H-artige Flosse den Schlageffekt des besten Rußes wegen der Bildung von geraden Kanälen auf beide Seiten erzielen.

(5) wird kompakter Raum, das Gesamtgewicht groß verringert, die Kosten verringert.

(6) energiesparende und weniger Leistungsaufnahme: der Ekonomiser für den Generatorsatz kann mindestens zwei drittel des Generatorrauch-Wärmeverlust und nur 2 verringern | 4kW Leistungsaufnahme pro Tonne Dampf.

(7) einfaches Betriebstechnik; Arbeitseinsparung: Ekonomisergesamtmontagewerk, weniger bewegliche Teile, einfache Struktur, einfach zu installieren. Hohe Stufe der Automatisierung, einfaches Betriebstechnik, kann das Bedienpersonal verringern.

Funktion

1. Absorbieren Sie die Hitze des niedrigtemperaturrauchgases, verringern Sie die Rauchabführungstemperatur, Rauchverlust zu verringern und Brennstoff zu sparen.

2. Da das Speisewasser im Ekonomiser erhitzt wird, bevor man die Trommel betritt, wird die Hitzeabsorption des Speisewassers auf der Heizfläche verringert, und der Ekonomiser kann benutzt werden, um Teil der Verdampfungsheizfläche zu ersetzen mit hohen Kosten.

3. Wenn die Speisewassertemperatur angehoben wird, wird die Wandtemperaturdifferenz verringert und die Wärmebelastung wird entsprechend verringert, um die Nutzungsdauer der Dampftrommel zu verlängern.

Spezifikation

Anwendung

In Verbindung stehende Industrie: KombizyklusKraftwerk, Hitzewiederaufnahmedampferzeuger (HRSG).

Ekonomiser sind als Teil eines Hitzewiederaufnahmedampferzeugers (HRSG) in einem KombizyklusKraftwerk allgemein verwendet. In einem HRSG, in den Wasserdurchläufen durch einen Ekonomiser, dann in einem Kessel und dann in einem Überhitzer. Der Ekonomiser verhindert auch die Überschwemmung des Kessels mit flüssigem Wasser, das zu kalt ist, gekocht zu werden die Strömungsgeschwindigkeiten und den Entwurf des Kessels gegeben worden.
