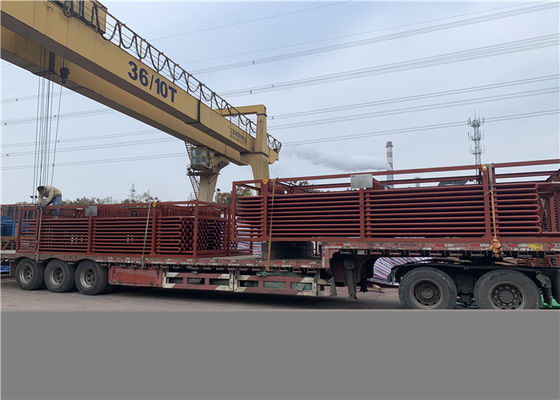

ASME-Kohlenstoffstahl-Kohle abgefeuerter Dampfkessel-Überhitzer und Nachbrenner

Kohlebeheizter Dampfkessel-Überhitzer und Nachbrenner-Kohlenstoffstahl im Kraftwerk

Produkt-Beschreibung


Funktionen und Eigenschaften von Überhitzern und von Nachbrennern

Funktionen von Überhitzern und von Nachbrennern:

Überhitzer und Nachbrenner sind die wichtigen Teile für die Heizflächen, verwendet, um Dampftemperatur zu erhöhen und zielen, Dampfenthalpie zu verbessern und darauf ab die thermische Zirkulations-Leistungsfähigkeit für Kraftwerk weiter zu erhöhen.

Überhitzer funktionieren, um surnatured Dampf zum Heißdampf mit einem bestimmten tempetature zu erhitzen. Wenn Kessellasten oder andere Arbeitsbedingungen ändern, ist es notwendig, sich der Heißdampftemperatur zu vergewissern, um und innerhalb der zulässigen Temperaturbereichveränderung normal zu sein.

Von der thermischen Zirkulation im Kraftwerk, ist die ursprünglichen Parameter des Drucks und die Temperatur höher, ist die thermische Leistungsfähigkeit der Zirkulation besser, oder die Dampffeuchtigkeit der Dampfturbinenrückseite ist zu hoch und beeinflußt seine Sicherheit. Während die superheaer Dampftemperatur durch die Metallmaterialien zur Zeit begrenzt wird wegen der Beschränkung von Metallmaterialien, sind überhitzte Temperatur für die meisten Kraftwerkkessel noch innerhalb des Bereiches 540-555 dgrees, und die Dampffeuchtigkeit des Blattes der großen Dampfturbinenrückseite zu vermeiden zu, folglich wird mittleres Wiedererwärmungssystem angewendet.

Funktionen von Nachbrennern sind, Auspuff des Dampfturbinen-Hochdruckzylinders zur wieder erwärmten Temperatur zu erhitzen, die nah oder überhitzter Temperatur gleich ist, und sie zum mittleren Druckzylinder und zum Niederdruck dann zu schicken zu erweitern und zu arbeiten, um die Trockenheit von blace der Dampfturbinenrückseite zu erhöhen. Normalerweise ist der Druck des wieder erwärmten Dampfs Fünftel von dem des Heißdampfs. Anwendung der Wiedererwärmung des Systems kann die thermische Leistungsfähigkeit für Kraftwerke um 4-5% erhöhen.

Bis jetzt in unserem Land, alle wenden Einheiten mit der Kapazität über 125mw ein mittleres Wiedererwärmungssystem der Zeit an. Die doppelte Wiedererwärmung kann die thermische Leistungsfähigkeit der Zirkulation um 2% wieder erhöhen, aber das System ist sehr schwierig, wird es nicht nationale Einheiten beantragt, aber es ist für große Kessel übersee allgemein.

Arbeitseigenschaften von Überhitzern und von Nachbrennern:

Um die thermische Leistungsfähigkeit zu verbessern, ist der Druck des Heißdampfs vom superhigh Druck auf unterkritischen und überkritischen Druck erhöht worden. Aber begrenzt durch die Metallleistung, die Dampftemperatur von Überhitzern und die reheates werden innerhalb 540-555 Grad gehalten.

Weil, was durchfließen, Rohre von Überhitzern und von Nachbrennern Dampf der hohen Temperatur sind, ist- der Konvektionswärmefreigabeübergangskoeffizient der Rohrwand zum Dampf ziemlich klein, und Wärmeübertragungsleistung ist arm, die Kälteleistung des Dampfs zur Rohrwand ist niedrig. Unterdessen um sich der angemessenen Temperaturdifferenz der Wärmeübertragung zu vergewissern, normalerweise werden Überhitzer und Nachbrenner an den Bereichen gesetzt, in denen Rauchtemperaturen hoch sind, und ihre Betriebstemperatur der Rohrwand ist ziemlich hoch, so sind der Arbeitsbereich von superhearters und die Nachbrenner ziemlich schlecht. Besonders Nachbrenner, für wieder erwärmten Dampfdruck ist niedrig, und ihre Kapazität, Rohre abzukühlen sind schlechter, folglich das, wie man des Rohrmetalls kann sicheres Arbeiten an der Zeitdauer sein ist eine wichtige Frage vergewissert, wann zum Entwurf und zur Operation von Überhitzern und von Nachbrennern kommt. Diagramm 4-1 listet die obere Grenze auf zulässige Temperaturen für das allgemeine Metall auf, das in den Kesseln benutzt wird. Zu Gebrauch hochgradigen des legierten Stahls zu vermeiden, wenn es kommt von den Überhitzern und von den Nachbrennern zu entwerfen, benutzte Rohrmetall sind fast nah an den Temperaturgrenzen als arbeitend. Dieses Mal, wenn es Aufstieg der Temperatur von 10-20 Grad gibt, die auch den zulässigen Druck viel verringert. Deshalb sollte Aufmerksamkeit für den Entwurf und die Ausführung Überhitzer und Nachbrenner in den Aspekten unten zahlend sein:

1.to vergewissern sich des Dampftemperaturstalles beim Laufen. Die Veränderung der Dampftemperatur soll nicht over+5- sein -10 Grad;

2.There benötigt zuverlässige Methode, Temperaturen auf Überhitzer und Nachbrenner einzustellen, wenn Betriebsbedingungsänderungen an einigem verlängern, um bewertete Dampftemperaturen beizubehalten.

3. zu die thermische Abweichung zwischen parallelen Rohren herabsetzen.

Anwendung

Gebrauch für die Heizung des gesättigten Dampfs, Dampftemperatur konnte bis 900 Grad C. sein.

Überhitzer-Kapazitäts-Verbesserungen, zum der Stromerzeugung zu erhöhen

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.

Unterschiede

Überhitzer ist, die Temperatur des Dampfs über seinem Sättigungspunkt zu erhöhen.
Nachbrenner ist im Allgemeinen ein Überhitzer, der den Dampf überhitzt, der die Hochdruckstufe einer Turbine herausnimmt. Der wieder erwärmte Dampf wird dann zur Niederdruckstufe der Turbine geschickt. Indem man Dampf zwischen Hochdruck- und Unterdruckturbine wieder erwärmt, ist es möglich, den elektrischen Wirkungsgrad des Kraftwerkzyklus über 40%.The hinaus zu erhöhen wieder erwärmt Zyklus wird verwendet in den Kesseln der großen Energie, da er wirtschaftlich nur in den größeren Kraftwerken durchführbar ist.

Details

Alle Rohstoffe werden erstens Rohrleitungsausschnitt gemacht.

Es wird aus einer Reihe bloßem Stahl des Öls (Kohlenstoffstahl, legiertes oder dauerhaftem Hitzestahl) und Titels und anderer Helfer bestanden. TubesΦ32,38,42 und so weiter, auch als der Antrag.

Unterschiede

Werkstatt

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.
