Legierter Stahl-Überhitzer-Standardspule ASME für Kohleenergie-Anlagen

ASME-Standardkohlenstoff-/legierterstahl-Kessel-Überhitzer-Spule für Ultra-überkritische Kohleenergie-Anlagen

Überhitzer-Spulen-Einleitung

Die Hauptvorteile der Anwendung eines Überhitzers sind verringerter Brennstoff- und Wasserverbrauch, aber es gibt einen Preis, zum in erhöhten Instandhaltungskosten zu zahlen. In den meisten Fällen überwog der Nutzen die Kosten und Überhitzer waren weitverbreitet.

Ein Überhitzer ist ein Gerät, das benutzt wird, um gesättigten Dampf oder Nassdampf in Heißdampf oder trockenen Dampf umzuwandeln. Heißdampf wird in den Dampfturbinen für Elektrizitätserzeugung, Dampfmaschinen und in den Prozessen wie Dampfreformierung benutzt. Es gibt drei Arten Überhitzer: leuchtend, Konvektion und separat abgefeuert. Ein Überhitzer kann von einigen zehn Füßen zu mehreren hundert Füßen (einige Meter zu ca. hundert Metern) von unterschiedlicher Größe sein.

Arten

1. Ein leuchtender Überhitzer wird direkt in leuchtende Zone der Verbrennungskammer nahe der Wasserwand gelegt, um Hitze zu absorbieren durch Strahlung.
2. Ein Konvektionsüberhitzer sitzt in der Übertragungszone des Ofens normalerweise vor Ekonomiser (im Weg der heißen Abgase). Diese werden auch Primärüberhitzer genannt.
3. Ein separat abgefeuerter Überhitzer ist ein Überhitzer, der außerhalb des Hauptkessels gesetzt wird, der sein eigenes unterschiedliches Verbrennungssystem hat. Dieser Überhitzerentwurf enthält zusätzliche Brenner im Bereich von Überhitzerrohren. Diese Art des Überhitzers ist selten, wenn sie überhaupt, wegen der schlechten Leistungsfähigkeit und des Dampfgehalts, das nicht besser ist, als andere Überhitzerarten benutzt wird.

Überhitzer und Nachbrenner sind besonders, um die Temperatur des gesättigten Dampfs zu erhöhen entworfen und zu helfen, die Dampfaustritttemperatur zu steuern. Sie sind einfache einphasige Wärmetauscher mit dem Dampf, der nach innen fließen und dem Rauchgas, das Außenseite, im Allgemeinen in den Querfluß führt. Überhitzer und Nachbrenner sind häufig in mehrfache Abschnitte unterteilt, um zu helfen, Dampftemperatur zu steuern und Hitzewiederaufnahme zu optimieren, und ihre Heizflächen können horizontal oder vertikal vereinbart werden entweder. Der körperliche Entwurf und der Standort der Oberflächen ist von der gewünschten Ausgangstemperatur, von der Hitzeabsorption, von den Brennstoffascheigenschaften und von der Reinigungsanlage abhängig. Die Hauptkomponenten werden normalerweise von den Stahllegierungen, als der Überhitzer hergestellt und Nachbrenner werden an der hohen Temperatur betrieben.

Einer der Hauptunterschiede zwischen dem Überhitzer und dem Nachbrenner ist der Dampfdruck. Der Ausgangsdruck des Überhitzers in einem unterkritischen Trommelkessel zum Beispiel ist zum Beispiel bei MPa 18,6, während der Ausgangsdruck des Nachbrenners MPa nur 4,0 ist. Wenn ein überkritischer Kessel unter Ladegewicht, den Heizflächen des Nachbrenners und Überhitzer muss sich erhöhen, um den Wärmebedarf für das Überhitzen zu erfüllen bearbeitet wird, das mehr als 50% der Gesamtdampfhitze ist. Die Hitze, die durch den Überhitzer absorbiert wird, ist hauptsächlich in Form von Strahlung, wenn die Temperatur des Heißdampfs durch das Verhältnis des Ofenwasserstroms zum Brennstoffeinsatz gesteuert wird. Wenn die wassergekühlte Wand unter überkritischem Druck jedoch funktioniert erhöht sich die Temperatur des Arbeitsmediums in den Rohren nicht mit Hitzeabsorption und es gibt nicht klare thermodynamische Landesgrenze. Wenn die Temperatur des AusgangRauchgases durch die Absorption der Hitze durch die wassergekühlte Wand gesteuert wird, können Entwurfsanforderungen nicht offenbar genügt werden.
Um das Problem einer zu kleinen Heizfläche zu lösen, wird der Überhitzer normalerweise über oder nah an den Ofen gesetzt und schafft ein Überhitzersystem mit Strahlungs- und KonvektionsWärmeübertragungen im überkritischen Kessel. Die Wärmeübertragungseigenschaften des leuchtenden Überhitzers erlauben eine Verbesserung im Ausnutzungsgrad der Strahlungswärme.
Mit Niederdruck hat der Dampf schlechte abkühlende Fähigkeit: um dieses zu adressieren, wird der Nachbrenner normalerweise nach dem Überhitzer in Position gebracht in dem die Temperatur des Rauchgases verhältnismäßig niedrig ist und hauptsächlich auf KonvektionsWärmeübertragung beruht. Die Temperatur wird allmählich vom Ausgang des Ofens auf dem Endstück des Kessels verringert, während das Volumen des Gases ohne Luftverlust verringert wird. Um die Übertragungsübertragung in die Übertragungsdurchläufe zu verbessern, werden der Überhitzer und der Nachbrenner nah an dem Ekonomiser in den Rauchgasweg von verhältnismäßig niedrigen Temperaturen gelegt.

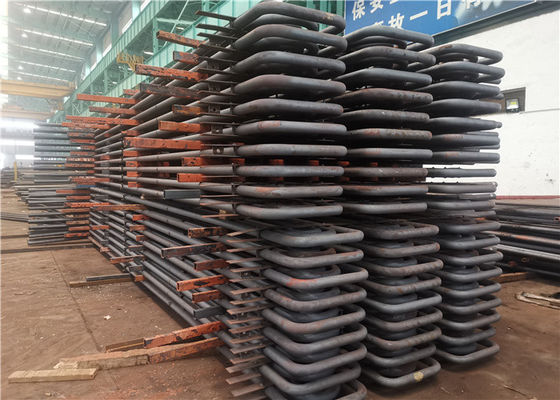

Überhitzer-Spule
