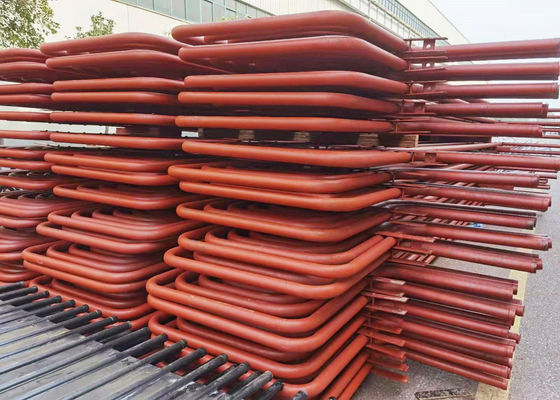

Kessel-Überhitzer und Nachbrenner 75T/H Braunkohle abgefeuertes CFB CER Standard

ASME- oder CER-Standard-nahtloser Kohlenstoffstahl-Überhitzer für 75 abgefeuerten CFB Kessel t/h Braunkohle

Arrnagement und Spezifikation:
Der Kessel hat Hochs und Tiefs-Überhitzer, wird das HS im Rauchgasrohr nach Zyklonenscheidern vereinbart, und der LS wird in der vertikalen Hinterwelle vereinbart. Der gesättigte Dampf wird in die Deckeneinschließungstitel durch acht Verbindungsrohre des gesättigten Dampfs φ108×5 auf der Trommel eingeführt, und dann in den Überhitzer der niedrigeren Temperatur durch φ 42×4.0 Rohre, nachdem durch LS erhitzt werden ein, steigt in Desuperheater für die Justage von Temperatur und läuft dann in HS acht Rohre φ108×5 durch, nach dem Einsteigen in Verschiffen und der Behandlung des Ausgangtitels und gesendet zur Dampfturbine durch Hauptdampfventil.
Der LT-Überhitzer nimmt contranatant Anordnung an und der HT-Überhitzer ist abwärts gerichtete Anordnung. Die Sammlung und die Verteilung des Dampfs nimmt die Weise der Breitenrichtung an, die Ungleichmäßigkeit des Dampfs zu verbessern fließend und lokale Spulen zu verhindern überhitzte passendes, Ablenkung zu dämpfen.

Material:
Um Sicherheitsoperation sicherzustellen, benutzt der LT-Überhitzer nahtlose Stahlrohre SA210 Gr.A1, und der HT-Überhitzer benutzt niedrig-legierte nahtlose Stahlrohre SA213 T22.

Funktions-Prinzip

Überhitzer ist das Teil, das den Dampf von der Sättigungstemperatur zum Überhitzer durch den Kessel erhitzt. Es wird auch den Überhitzer genannt.
Überhitzer kann in Konvektionsart, leuchtende Art und halb-leuchtende Art entsprechend Wärmeübertragungsmodus unterteilt werden;
Entsprechend den Eigenschaften der Struktur, kann es in Serpentinenrohrart, Schirmart, Wandart und Wandart unterteilt werden.

Alle sie bestehen aus einigen parallelen Rohren und Einlass und Auspuffrohr.
Die meisten Industriekessel haben nicht Überhitzer, weil viele industriellen Prozesse und Dienstprogramme nur gesättigten Dampf erfordern.
Überhitzer sind im Allgemeinen in Kraftwerke, in Lokomotiven und in Marinekessel installiert, um die thermische Leistungsfähigkeit des gesamten Dampfkraftwerks zu verbessern.

Superheizungsarten:
1. Leuchtende Superheizung: es ist die früheste Art der Superheizung und es befindet sich über oder hinter Banken von Wasserschläuchen zum Schutz sie vor direktem flam oder Feuer.
Parameter, das die Konvektion erhöht

a. Erhöhung Brennstoff-und Luftströmung (Verbrennungsgasfluß)
b. Erhöhung des Massenstroms des Dampfs

Strahlung ist von der flam Temperatur hauptsächlich abhängig. wie die DampfStrömungsgeschwindigkeit die Ausgangstemperatur erhöht, niedriger zu werden.
Leuchtende Superheizung
Ihnen werden ausgesetzt der Wärmequelle gesetzt, die die Verbesserung von Metalltemperaturen erfordert.

Leuchtende und convetive Superheizungen und Nachbrenner werden für Dampf der hohen Temperatur benutzt.
Der Zusatz der Superheizung des leuchtenden Dampfs der hohen Temperatur im Kessel

Es besteht Schlange ähnlichen Stahl der Rohre (Kohlenstoffstahl, legiertes oder hitzebeständigen Stahl, etc.) und Sammelbüchsen und anderen Hilfsmaterials. Rohre haben im Allgemeinen φ32, φ38, φ42 oder andere Arten Spezifikationen, entsprechend dem Bedarf des Benutzers separat.

Nachbrenner
Sie sind als die Superheizungen das gesunde, aber als ihr Ausgang ist Temperatur ein wenig weniger, als Superheizungen und ihr Druck 20% -25% weniger ist, als die Superheizung, sie weniger materielle Legierungen der Qualität stehen kann.

Anwendung:
Dampfsuperheizung ist bestandene dichte Rohrspulen und wird in den Kamin unter dem tempearture 450ºC-1000ºC gelegt.
Für die Kraftwerk-Kesselkapazität über 10Mpa, werden Platte und aufgerollter Überhitzer normalerweise angenommen.

Was sind die Unterschiede des Überhitzers und des Nachbrenners?
