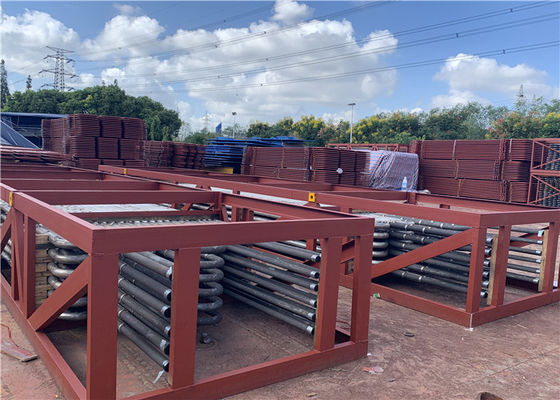

Hochdruckleuchtender Überhitzer der kessel-Ersatzteil-ASME

Leuchtender Überhitzer und Nachbrenner für Hochdruckkessel-Ersatzteile ASME

Superheater&Reheater, kundenspezifische Komponente für Kessel

Arrnagement und Spezifikation:
Der Kessel hat Hochs und Tiefs-Überhitzer, wird das HS im Rauchgasrohr nach Zyklonenscheidern vereinbart, und der LS wird in der vertikalen Hinterwelle vereinbart. Der gesättigte Dampf wird in die Deckeneinschließungstitel durch acht Verbindungsrohre des gesättigten Dampfs φ108×5 auf der Trommel eingeführt, und dann in den Überhitzer der niedrigeren Temperatur durch φ 42×4.0 Rohre, nachdem durch LS erhitzt werden ein, steigt in Desuperheater für die Justage von Temperatur und läuft dann in HS acht Rohre φ108×5 durch, nach dem Einsteigen in Verschiffen und der Behandlung des Ausgangtitels und gesendet zur Dampfturbine durch Hauptdampfventil.
Der LT-Überhitzer nimmt contranatant Anordnung an und der HT-Überhitzer ist abwärts gerichtete Anordnung. Die Sammlung und die Verteilung des Dampfs nimmt die Weise der Breitenrichtung an, die Ungleichmäßigkeit des Dampfs zu verbessern fließend und lokale Spulen zu verhindern überhitzte passendes, Ablenkung zu dämpfen.
Material:
Um Sicherheitsoperation sicherzustellen, benutzt der LT-Überhitzer nahtlose Stahlrohre SA210 Gr.A1, und der HT-Überhitzer benutzt niedrig-legierte nahtlose Stahlrohre SA213 T22.

Superheizungsarten:
1. Leuchtende Superheizung: es ist die früheste Art der Superheizung und es befindet sich über oder hinter Banken von Wasserschläuchen zum Schutz sie vor direktem flam oder Feuer.
Parameter, das die Konvektion erhöht

a. Erhöhung Brennstoff-und Luftströmung (Verbrennungsgasfluß)
b. Erhöhung des Massenstroms des Dampfs

Strahlung ist von der flam Temperatur hauptsächlich abhängig. wie die DampfStrömungsgeschwindigkeit die Ausgangstemperatur erhöht, niedriger zu werden.
Leuchtende Superheizung
Ihnen werden ausgesetzt der Wärmequelle gesetzt, die die Verbesserung von Metalltemperaturen erfordert.

Leuchtende und convetive Superheizungen und Nachbrenner werden für Dampf der hohen Temperatur benutzt.
Der Zusatz der Superheizung des leuchtenden Dampfs der hohen Temperatur im Kessel

Es besteht Schlange ähnlichen Stahl der Rohre (Kohlenstoffstahl, legiertes oder hitzebeständigen Stahl, etc.) und Sammelbüchsen und anderen Hilfsmaterials. Rohre haben im Allgemeinen φ32, φ38, φ42 oder andere Arten Spezifikationen, entsprechend dem Bedarf des Benutzers separat.

Nachbrenner
Sie sind als die Superheizungen das gesunde, aber als ihr Ausgang ist Temperatur ein wenig weniger, als Superheizungen und ihr Druck 20% -25% weniger ist, als die Superheizung, sie weniger materielle Legierungen der Qualität stehen kann.

Anwendung:
Dampfsuperheizung ist bestandene dichte Rohrspulen und wird in den Kamin unter dem tempearture 450ºC-1000ºC gelegt.
Für die Kraftwerk-Kesselkapazität über 10Mpa, werden Platte und aufgerollter Überhitzer normalerweise angenommen.

Details

Entwurfsstruktur

1. Heizungsgesättigter Dampf, Temperatur bis 900 Grad C.

2. hohe Leistungsfähigkeit, >90%.

3. Hochgeschwindigkeitsheizung.

4. Entwurf mit Edelstahl.

5. langes Dienstleistung- im Designbereichleben, 15 Jahre.

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.

HD-Kessel bietet ein Bestes in der Klassenanlage an

Für vorbei 30years ist Hua Dong Boiler durchweg erneuernd verbessernd gewesen und unsere Kesselüberhitzer und -nachbrenner. Die Verbesserungen im Verbiegen, im Schweißen und im Entwurf, unserer Produkte sicherzustellen, Euorpean und amerikanischen Standards zu entsprechen, eine relabile Leistung sicherstellend.
