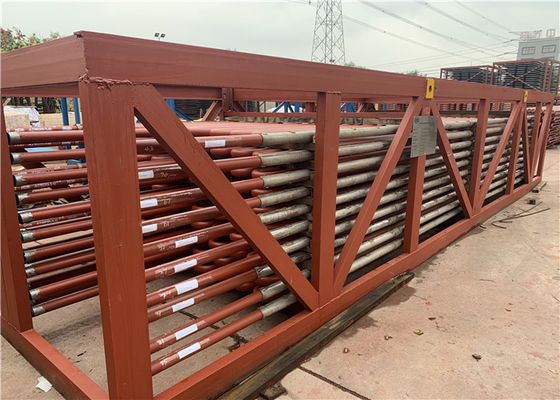

Gemalte Wasserschlauch-Überhitzer-Spule Im Dampfkraftwerk

Für Kraftwerkkessel ist es eine crutial Weise, thermische Wirtschaft des Wärmekraftwerkes zu erhöhen, indem es Parameter des Heißdampfs verbessert. Die Zunahme von Heißdampfparametern werden durch Metallmaterialien begrenzt. Der Entwurf von Überhitzern muss sich überprüfen, ob die Temperatur der äußeren Wand der Heizflächerohre niedriger als zulässige Temperatur des Oxidationswiderstands des Stahls, und seiner mechanischen Festigkeit unterdessen vergewissern ist. mit der Entwicklung des Metalls verwendete Material in den Kesseln, in den Kraftwerkkesseln in unserem Land, bereits im Allgemeinen Hochdruck anzuwenden, in der hohen Temperatur (9.8MPa, 540 Grad) und in den superhigh 555 Grad der Druckparameter (MPa 13,7, 540 und) und hat unterkritische 555 Grad entwickelt der Druckparameter (16.7MPa, 540 und). Jetzt wenden viele Kessel überkritische Druckparameter (24.5MPa, 540-570 Grad) an, und sogar sehr wenden wenige Einheiten die Hochdruck- und Temperaturparameter an.

Mit dem Anstieg des Dampfdrucks zwecks die Dampffeuchtigkeit des Dampfturbinenendstücks zu verringern sowie die thermische Wirtschaft des Kraftwerks weiter zu verbessern, ist schickt mittleres Wiedererwärmungssystem im hohen ParameterKraftwerk weitverbreitet, z.B. wieder den Auspuff des Hochdruckzylinders in der Dampfturbine zurück zu, im Kessel wieder erwärmt zu werden zur hohen Temperatur, und dann sendet sie zurück zu dem Mitteldruck und den Niederdruckzylinder der Dampfturbine zurück und erweitert und arbeitet. Das Element für die Wiedererwärmung wird Nachbrenner genannt.

Details: Überhitzerspule

Im allgemeinen dampferhitzt im Hochdrucküberhitzer wird überhitzten Dampf, das dampferhitzte durch Nachbrenner wird genannt wieder erwärmten Dampf genannt. Der Parameter des wieder erwärmten Dampfs bezieht sich mit Wirtschaft der thermischen Zirkulation. Im Allgemeinen ist der Druck des wieder erwärmten Dampfs ungefähr Fünftel von dem des Heißdampfs, und die Temperatur vom ehemaligen ist fast die selbe wie die der letzteren. Zum Beispiel in unserer Nation für Kessel mit 125MW, ist 400t/h, das parmameter für Heißdampf 133.7Mpa und 555 Grad; der Einlass und der Ausgangsdruck des wieder erwärmten Dampfs ist 2.5/2.35MPa, ihre Temperatur ist 555 Grad, auch. Für Kessel mit 200MW, ist 670t/h, der Parameter des Heißdampfs 13.7MPa, 540 Grad; der Einlass und der Ausgangsdruck ist 2.7/2.5Mpa, und die Temperatur ist auch 540 Grad. Für unterkritische Druckregelungs-Zirkulationskessel mit 300MW, ist 600MW, Heißdampfparameter 18.27Mpa, 540 Grad; der Einlass und der Ausgangsdruck ist 3.83/3.63MPa, die Temperatur ist auch 540 dgrees. Die Anwendung des Dampfs System wieder erwärmend kann die thermische Wirtschaft für Kraftwerke um 4-5% erhöhen. In unserem Land wenden Einheiten mit der Kapazität über 125MW ganz ein mittleres Wiedererwärmungssystem der Zeit an, und übersee, werden zwei mittlere Wiedererwärmungssysteme der Zeiten einige Einheiten mit höheren Parametern beantragt.

In den modernen Kesseln ist der Hitzeabsorptionsverbrauch der Überhitzer und die Nachbrenner über Hälfte der Gesamthitzeabsorption für das Arbeitsmittel, so erklären die Heizflächen von Überhitzern und von Nachbrennern ein Großteil in den Gesamtheizflächen von Kesseln, und sie müssen in die Bereiche gelegt werden, in denen Rauchtemperatur höher ist, die Arbeitsbedingungen sind das schlechteste unter allen Heizflächen. Rohrwandtemperatur der Heizflächen ist zur max. zulässigen Temperatur des Stahls nah, also sind die angemessene Anordnung ein dnd Entwurf von Überhitzern und Nachbrenner soviel für Wirtschaft und Zuverlässigkeit zum Weilekessel von Bedeutung. Wenn es um ihren Entwurf, auf der Grundlage von Versicherung der Sicherheit und Zuverlässigkeit des Überhitzers und des Nachbrenners geht, ist es sehr notwendig, Metallverbrauch am Besten zu sparen, um Verwendung des legierten Stahls besonders zu sparen.

Für Kessel in den Großkraftwerken, sind Überhitzer und Nachbrenner notwendige Teile, auf ein großes verlängern Sie, sie influced die Sicherheit und die Wirtschaft von Kesseln. Überhitzer sind die Heizflächen, die den Hauptdampf von der surnatured Temperatur zur bewerteten überhitzten Temperatur erhitzen, und die Nachbrenner sind die Heizflächen, die das exaust vom Dampfturbinenhochdruckzylinder zu einer bestimmten Temperatur erhitzen. Wenn Laufenbedingungen wie Kessellasten, Kohlenarten ändern, ist sie, sie zu justieren, um sich der Ausgangstemperatur auf der Kurshöhe von -10-+5 Grad zu vergewissern.

Für große Kessel in den Kraftwerken, erklären Überhitzer und Nachbrenner einen großen Anteil in den Gesamtheizflächen, sie sollen in den Bereichen vereinbart werden, in denen Rauch mit höherer Temperatur ist. Um die Leistungsfähigkeit der thermischen Zirkulation in den Kraftwerken zu verbessern, ist er erforderlich den ursprünglichen Dampf der Parameter f allmählich zu verbessern, erfordert die Zunahme des Dampfdrucks die entsprechende Temperaturerhöhung für Heißdampf, oder die Feuchtigkeit des großen Stadiumsauspuffs der Dampfturbine ist zu hoch, der seine Sicherheit beeinflußt. So sind der Dampf, der Überhitzer durchfließen und die Nachbrenner Dampf der hohen Temperatur, ist ihre Wärmeübertragungsleistung ziemlich schlecht, die bestimmt, dass Rohrwandtemperaturen von Überhitzern und von Nachbrennern hoch sind.

Prinzip

• Prinzip des Überhitzers ist ähnlich, die Erzeugung von Rohren des Kessels zu dämpfen.

• Die heißen Gase an der Schleife der hohen Temperatur über Überhitzerrohren und die Temperatur des Dampfs anheben, die Größe nach der Abgastemperatur abhängt, welche die Überhitzer- und Gasgeschwindigkeit verlässt.

Anwendung

Gebrauch für die Heizung des gesättigten Dampfs, Dampftemperatur konnte bis 900 Grad C. sein.

Überhitzer-Kapazitäts-Verbesserungen, zum der Stromerzeugung zu erhöhen

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.

Unterschiede
