Herkunftsort: | China |
Markenname: | HDB |
Zertifizierung: | ASME, SGS, ISO9001 |
Modellnummer: | Überhitzer und Nachbrenner für Kessel |
Min Bestellmenge: | 1 Satz |
---|---|
Verpackung Informationen: | Seeangemessenes für den Export verpacken |
Lieferzeit: | 40 Tage |
Anwendung: | Kraftwerk-Kessel | Material: | Kohlenstoffstahl oder Edelstahl |
---|---|---|---|
Farbe: | Die Anforderung des Kunden | Produkt-Name: | Überhitzer- und Nachbrennerrohr |
Markieren: | natürlicher Zirkulationsüberhitzer und -nachbrenner,Kohlenkessel Überhitzer und Nachbrenner,Kohlenstoffstahlnachbrenner und -überhitzer |

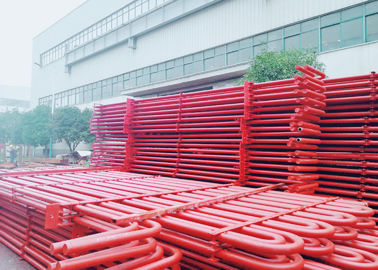

Rostfreier/Kohlenstoffstahl-Überhitzer und Nachbrenner für Kohlen-Kessel der natürlichen Zirkulation
Details
• Das Überhitzen hebt Gesamtwirkungsgrad an sowie vermeidet zu viel Kondensation in den letzten Stadien der Turbine, die Blattabnutzung vermeidet.
• Die Verbrennungswärmegase vom Ofen wird für Abbau der Feuchtigkeit vom Dampf und den Dampf zu überhitzen verwendet.
• Überhitzer haben ususlly einige Rohrstromkreise parallel zu einen oder mehreren Rückholbiegungen, angeschlossen zwischen Titeln.
• Hitze von den heißen Gasen zum Dampf im surperheater wird bei hohen Temperaturen übertragen.
• Deshalb wird promary Abschnitt des Überhitzers im Gegenstrom und im Sekundärfluß des abschnitts parallel vereinbart, um das temp.stressing der Rohrwand zu verringern.
Arbeitseigenschaften
Um die thermische Leistungsfähigkeit zu verbessern, ist der Druck des Heißdampfs vom superhigh Druck auf unterkritischen und überkritischen Druck erhöht worden. Aber begrenzt durch die Metallleistung, die Dampftemperatur von Überhitzern und die reheates werden innerhalb 540-555 Grad gehalten.
Weil, was durchfließen, Rohre von Überhitzern und von Nachbrennern Dampf der hohen Temperatur sind, ist- der Konvektionswärmefreigabeübergangskoeffizient der Rohrwand zum Dampf ziemlich klein, und Wärmeübertragungsleistung ist arm, die Kälteleistung des Dampfs zur Rohrwand ist niedrig. Unterdessen um sich der angemessenen Temperaturdifferenz der Wärmeübertragung zu vergewissern, normalerweise werden Überhitzer und Nachbrenner an den Bereichen gesetzt, in denen Rauchtemperaturen hoch sind, und ihre Betriebstemperatur der Rohrwand ist ziemlich hoch, so sind der Arbeitsbereich von superhearters und die Nachbrenner ziemlich schlecht. Besonders Nachbrenner, für wieder erwärmten Dampfdruck ist niedrig, und ihre Kapazität, Rohre abzukühlen sind schlechter, folglich das, wie man des Rohrmetalls kann sicheres Arbeiten an der Zeitdauer sein ist eine wichtige Frage vergewissert, wann zum Entwurf und zur Operation von Überhitzern und von Nachbrennern kommt. Diagramm 4-1 listet die obere Grenze auf zulässige Temperaturen für das allgemeine Metall auf, das in den Kesseln benutzt wird. Zu Gebrauch hochgradigen des legierten Stahls zu vermeiden, wenn es kommt von den Überhitzern und von den Nachbrennern zu entwerfen, benutzte Rohrmetall sind fast nah an den Temperaturgrenzen als arbeitend. Dieses Mal, wenn es Aufstieg der Temperatur von 10-20 Grad gibt, die auch den zulässigen Druck viel verringert. Deshalb sollte Aufmerksamkeit für den Entwurf und die Ausführung Überhitzer und Nachbrenner in den Aspekten unten zahlend sein:
1.to vergewissern sich des Dampf tempeature Stalles beim Laufen. Die Veränderung der Dampftemperatur soll nicht over+5- sein -10 Grad;
2.There benötigt zuverlässige Methode, Temperaturen auf Überhitzer und Nachbrenner einzustellen, wenn Betriebsbedingungsänderungen an einigem verlängern, um bewertete Dampftemperaturen beizubehalten.
3. zu die thermische Abweichung zwischen parallelen Rohren herabsetzen.
Der Einlassdampf von Nachbrennern ist der Ausgangdampf des Dampfturbinen-Hochdruckzylinders, ist sein Druck ungefähr 20% von dem des Hauptdampfs, dessen temperatre etwas höher als surnatured Temperatur ist, und erhöht folglich Dampf und Wärmeverbrauch. Zum Beispiel wird der Widerstand der Wiedererwärmung des Systems durch 1kg/cm2, der Dampfverbrauch der Dampfturbine wird erhöht um 0,3% erhöht. Um den Strömungswiderstand des Dampfs in den Nachbrennern zu verringern und die thermische System-Leistungsfähigkeit zu verbessern, wenden Nachbrenner normalerweise kleinen Massenstrom an, aber unterdessen macht er schlechter für Abkühlbedingungen der Rohrwand der Nachbrenner. Deshalb erfordert der Entwurf der Wiedererwärmung des Systems einfaches, Strömungswiderstand zu verringern.
Anwendung
Gebrauch für die Heizung des gesättigten Dampfs, Dampftemperatur konnte bis 900 Grad C. sein.
Überhitzer-Kapazitäts-Verbesserungen, zum der Stromerzeugung zu erhöhen
Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.
Unterschiede
Art | Vorteile | Nachteile | Stützmethode |
Anhänger-artig | strukturelle Unterstützung 1.Firm | 1. Flussblockierung durch den verkürzten Dampf 2. langsamen Wiederanlauf Bedarfs zum Bereinigen das Wasser, das in der Unterseite ansammelt. | gestützt von oben |
Umwandeln-artig | Entwässerung 1.Proper des verkürzten Dampfs | 1. Ermangeln Sie die strukturelle Starrheit, besonders im Hochgeschwindigkeitsgasfluß | Von unterhalb gestützt |
Horizontales es-artig |
1. Richtige Entwässerung 2. Gute strukturelle Starrheit. |
1. Sie sehen nicht das flam direkt an, also sind sie hauptsächlich von der Übertragungsart | Normalerweise gestützt in das vertikale Gas leitet paralleles zum Hauptofen. |
