Herkunftsort: | China |
Markenname: | HD BOILER |
Zertifizierung: | ISO9001 , SGS , TUV , ASME , EN |
Modellnummer: | Zyklonenscheider |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Eisen-Rahmen-Paket |
Lieferzeit: | 40 - 100 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
Name: | Wirbelsturm-Art Staub-Kollektor | Leistungsfähigkeit: | 99,5% | 99,9% |
---|---|---|---|
Material: | Kohlenstoffstahl, legierter Stahl, gleichwertig | Kreisförmig: | Natürliche Zirkulation |
Markieren: | Staubkollektor-Zyklonenscheider,Staubkollektortrennzeichen |

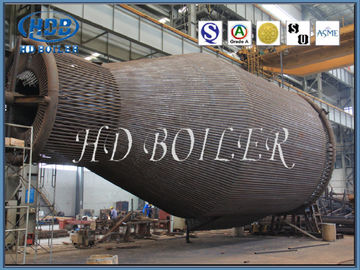

Konischer Zyklonenscheider für Industriekessel und kohlebeheizte Kessel CFB
Produkt-Beschreibung
Zyklonenscheider ist eine Art Ausrüstung verwendet für das Trennen des Gas-Körpersystems oder des Flüssigkeit-festen Systems. Das Arbeitsprinzip ist, dass die festen Partikel oder die Tröpfchen mit Zentrifugalkraft der großen Trägheit von der äußeren Wand durch die drehende Bewegung getrennt werden, die durch die tangentiale Einleitung der Luftströmung verursacht wird. Die Haupteigenschaften des Zyklonenscheiders sind einfache Struktur, hohe funktionierende Flexibilität, hohe Leistungsfähigkeit, bequemes Management und Wartung, niedrige Kosten. Es wird für das Sammeln des Staubes mit Durchmesser von μm 5-10 verwendet. Es ist in der Pharmaindustrie weitverbreitet. Es ist für Staubteilchen besonders passend, die stärker sind und mehr Staub enthalten. Unter hoher Temperatur und Hochdruckbedingungen ist es auch als internes Trennungsgerät im Flüssigbettreaktor oder als Vorabscheider häufig benutzt. Es ist eine weitverbreitete Trennungsausrüstung in der Industrie.
1 komplett mit Computerentwurf, Entwurf genau und zuverlässig.
2 das Oberteil nimmt Rahmenkonstruktion mit hochfester, guter Stabilität an, kann auch entworfen durch verschiedene Druck- und Temperaturanforderungen.
3 die Weisen des Gases herein oder können entsprechend Eigenschaften des Designprozesses in verschiedene Formen heraus vereinbart werden, Prozessplanflexibilität.
4 unter Verwendung der Widerstandart Luftströmung plus einheitliches Ablenkungsgerät, die Luftuniform und kein blockierendes Phänomen.
Niederschlag 5 unter Verwendung des Brettes der Platte 480C, Entladungslampestichel unter Verwendung der neuen RS-Linie, die meisten mit dem Management, Entladungseinheitlichkeit, Entladungsleistung.
6 die Entladungselektrode angeschlossen mit dem Rahmen vom rationalen, keine fallengelassenen Anrufe, getrennte Situation.
Drehungs-Armhammer mit 7 Seitenteilen, der, Uniform und auf effektive Kraftübertragung klopfend klopft, das Säubern einfach.
Prinzip und Funktion
Wirbelsturmstaubabscheider ist ein trockenes Gas-Körpertrennzeichen, das Staub vom Luftstrom durch die Zentrifugalkraft trennt, die durch Gas-Körpermischung in der Hochgeschwindigkeitsrotation produziert wird. Weil die Zentrifugalkraft, die nach den Partikeln handelt, weit größer als die Schwerkraft- und Trägheitskraft ist, ist der Abscheidegrad höher.
Das Trennungsprinzip und die Struktur des allgemein verwendeten tangentialen EinlassZyklonenscheiders werden in der Zahl gezeigt. Die Hauptstruktur ist ein konischer Zylinder mit einem GasEinlassrohr in der tangentialen Richtung des Oberteils des Zylinders, einem Auspuffrohr, das in eine bestimmte Tiefe im Zylinder auf die Oberseite des Zylinders eingefügt werden, und einem Pulverausgang, der feines Pulver an der Unterseite des konischen Zylinders empfängt. Wenn der Staub-beladene Luftstrom den Zyklonenscheider mit der Geschwindigkeit von 12-30m/s von der Ansaugleitung kommt, ändert der Luftstrom von der linearen Bewegung zur Kreisbewegung. Die meisten des drehenden Luftstromes fließt abwärts vom Zylinder zum Kegel entlang der Wand. Darüber hinaus unter der Aktion der Zentrifugalkraft, werden die Partikel zur Wand des Trennzeichens geworfen. Sobald die Staubteilchen mit der Wand in Verbindung treten, verlieren sie Trägheitskraft. Der Impuls der abwärts axialen Geschwindigkeit nahe der Wand fällt entlang die Wand und erreicht das Aschabflussrohr und die Fälle in den Auffangbehälter vom Ausgang. Bei abwärts Rotation fließt der äußere wirbelnde Fluss ununterbrochen in das zentrale Teil des Trennzeichens und bildet einen zentripetalen Radialfluß, der den inneren wirbelnden Fluss der aufwärts Rotation festsetzt. Die Rotationsrichtung des inneren und äußeren wirbelnden Flusses ist die selbe. Schließlich überschreitet das gereinigte Gas durch das Auspuffrohr und wird und ein Teil der feineren Staubteilchen entladen, die nicht getrenntes auch Entweichen gewesen sind. Das andere kleine Teil des Gases, das von den Ansaugleitungsflüssen abwärts entlang der äußeren Seite des Auspuffrohres durch die obere Abdeckung des Zyklonenscheiders fließt. Wenn er das unterere Ende des Auspuffrohres erreicht, läuft er mit dem aufwärts internen wirbelnden Fluss zusammen und kommt das Auspuffrohr. Die Feinpartikel, die im oberen wirbelnden Fluss in dieses Teil zerstreut werden, sind wegnimmt auch, und dann eingeschlossen durch einen Beutelfilter oder einen nass Staubkollektor.
Das gereinigte Erdgas kommt die Wirbelsturmtrennungszone durch den Einlass der Ausrüstung. Wenn das Verunreinigungsgas das Wirbelsturmtrennungsrohr entlang der Achse kommt, wird der Luftstrom stark durch die Leitschaufel gedreht, und der Luftstrom kommt den Wirbelsturmzylinder spiralförmig abwärts entlang den Zylinder. Die Tröpfchen und die Staubteilchen mit hoher Dichte werden in Richtung zur Wand des Wirbelsturms unter der Aktion der Zentrifugalkraft geworfen. Unter der Aktion der Schwerkraft, fallen sie unten entlang die Wand des Zylinders und des Flusses aus dem Wirbelsturmrohr-Staubausgang heraus zum flüssigen Speicherbereich an der Unterseite der Ausrüstung und schließlich Fluss heraus vom flüssigen Ausgang der Ausrüstungsunterseite. Der drehende Luftstrom in den Zylinderpsychiatern und -flüssen zur Mitte, einen Sekundärwirbelstrom aufwärts bildend, der den Lufteinlass zur Gasreinigungskammer durchfließt, und fließt dann heraus durch den Spitzenausgang der Ausrüstung.
Operation
Zyklonenscheider funktionieren durch die Inkorporierenzentrifugalen, Gravitations- und Trägheitskräfte, um die Feinpartikel zu entfernen, die in einer Luft oder im Gas verschoben werden. Diese Arten von Trennzeichen verwenden zyklonische Aktion, um Partikeln von einem Gasstrom zu trennen. Gewöhnlich kommt P.M. den Zyklonenscheider schräg (Senkrechtes zum Flussstrom, tangential oder von der Seite) und wird dann schnell gesponnen. Eine Zentrifugalkraft wird durch den Kreisluftstrom geschaffen, der die Partikel in Richtung zur Wand des Wirbelsturms wirft. Sobald das P.M. die Wand schlägt, fällt es in einen Trichter unten. „Sauberer“ Auspuff wird dann entweder durch durchgebrannt oder rezirkuliert, wieder gefiltert zu werden.
Technische Daten
Modell | Luftvolumen (m3/h) | Gesamthöhe Millimeter) | |||
Sauggeschwindigkeit (m/s) | |||||
15 | >18 | 20 | 22 | ||
CLT/A-2.5 | 580 | 690 | 770 | 850 | 1100 |
CLT/A-3.0 | 830 | 1000 | 1100 | 1220 | 1380 |
CLT/A-3.5 | 1140 | 1360 | 1510 | 1670 | 1600 |
CLT/A-4.0 | 1480 | 1780 | 1960 | 2170 | 1800 |
CLT/A-4.5 | 1870 | 2250 | 2480 | 2700 | 2050 |
CLT/A-5.0 | 2320 | 2780 | 3080 | 3400 | 2300 |
CLT/A-5.5 | 2800 | 3360 | 3720 | 4100 | 2500 |
CLT/A-6.0 | 3340 | 4000 | 4440 | 4900 | 2700 |
CLT/A-6.5 | 3920 | 4700 | 5210 | 5700 | 2900 |
CLT/A-7.0 | 4540 | 5440 | 6030 | 6670 | 3200 |
CLT/A-7.5 | 5210 | 6250 | 6920 | 7650 | 3400 |
CLT/A-8.0 | 5940 | 7130 | 7900 | 8730 | 3600 |
CLT/A-9.0 | 7510 | 9000 | 9980 | 11000 | 4100 |
CLT/A-10.0 | 9280 | 11100 | 12300 | 13600 | 4600 |
CLT/A-10.6 | 10400 | 12400 | 13800 | 15200 | 4800 |
CLT/A-11 | 11200 | 13400 | 14800 | 16400 | 5000 |
CLT/A-12 | 13300 | 15900 | 17600 | 19500 | 5400 |
CLT/A-13 | 15600 | 18700 | 20700 | 23370 | 5900 |
CLT/A-14 | 18100 | 21700 | 24000 | 26600 | 6400 |
CLT/A-15 | 20800 | 24800 | 27600 | 30500 | 6900 |
CLT/A-16 | 23700 | 28400 | 31500 | 34800 | 7360 |
CLT/A-17 | 26800 | 32100 | 35600 | 39300 | 7860 |
CLT/A-18 | 30000 | 36000 | 39900 | 44100 | 8300 |
CLT/A-19 | 33500 | 40200 | 44500 | 49200 | 8790 |
CLT/A-20 | 37100 | 44500 | 49300 | 54500 | 9200 |
Vorteile
1. Niedrige Anlagekosten.
2. Fähigkeit, bei hohen Temperaturen zu funktionieren.
3. Kann flüssige Nebel oder trockene Materialien behandeln.
4. Niedriger Wartungsbedarf (keine beweglichen Teile).
5. Kleiner Abdruck - erfordert verhältnismäßig kleinen Raum.
Qualitätskontrolle
1. Herstellungsbereich von 200.000 Quadratmetern
2. 150 Ingenieure
3. 600 kodierte Schweißer
4. 60 genehmigte Inspektoren (Niveau-IIIlehrer zerstörungsfreier Prüfung)
5. Klassen--EInlizenzen für Entwurfs-und Fertigungs-Kessel
6. ISO-9001:2008 Qualitätssicherungssystem
7. ASME-Zertifikat von Energie-Kesseln
8. ASME ‚S‘, ‚u-‘ und Notiz:-Stempelermächtigung
