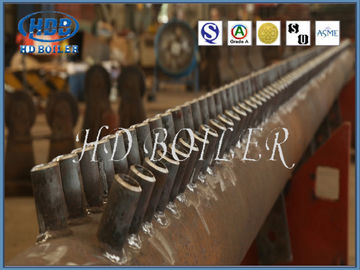

Industrielle Dampfkessel-vielfältige Titel mit geschweißtem Längsstandard des Rohr-ASME

Titel-Kurzbeschreibung

Um den Kesselwirkungsgrad zu verbessern, werden Kessel allmählich in Röhrenkessel entwickelt um Wärmeübertragungsbereich zu erhöhen. Die Topfwasserströme vom Topf rasen zum unteren Kasten durch das abwärts Rohr und werden auf jedes Rohrbündel vom Kofferaufbau verteilt. Das Wasser in diesen Rohrbündeln ununterbrochen absorbiert Wärmeenergie und sammelt in den oberen Kofferaufbau und fließt dann zurück in das Topffaß. Wir nennen das obere und unter Kofferaufbautitel. Titel ist ein wichtiger Teil des Kessels, der in oberen Titel und unteren Titel unterteilt wird.

Die Hauptfunktion ist zu den Metallringarbeitsmitteln oder verteilt Arbeitsmittel zu anderen Rohrleitungen durch Titel neu. Das heißt, Arbeitsmittel sammeln, mischen und verteilen, um die Arbeitsmittel sicherzustellen gleichmäßig verteilt und erhitzt werden. Der untere Titel, auch genannt Koks-sicheren Kasten, befindet sich auf beiden Seiten vom Gitter und direkt von den Kontakten mit der brennenden Kohlenschicht. Seine Funktion ist, die Verkokungsschlacke ohne Abbinden mit der Seitenwand abzukühlen.

Arten

Entsprechend seinem Standort gibt es oberen Titel und unteren Titel- oder Einlasstitel und Ausgangtitel. Entsprechend den Arten von den gesammelten Bündeln, können sie in Wasserwandtitel, Überhitzertitel, Ekonomisertitel und so weiter unterteilt werden.

Funktionen

Titel ist Fitting für mischende Arbeitsmittel von Kesseln und von Gewährleistung der einheitlichen Heizung der Arbeitsmittel. Normalerweise wird die Ofenwand von Industriekesseln aus Reihen von Rohren (wassergekühlte Wände) verfasst, aber die Größe von Kesseln ist enorm, und die Struktur ist komplex. Sie kann nicht garantieren, dass die Arbeitsmittel in allen Rohren die gleiche Hitze absorbieren. Es gibt viele Unterschiede bezüglich der Hitzeabsorption in den verschiedenen Teilen. Die Installierung von Titeln kann das Arbeitsmittel in jedem Rohr lassen zusammenlaufen hier und sich verteilen auf das folgende Niveau jedes Rohres, um die thermische Abweichung zu verringern, damit die Hitzeabsorption, der Fluss des Arbeitsmittels und des Abkühlens und die thermische Leistungsfähigkeit des Kessels optimiert und verbessert wird; darüber hinaus sind die Größe, die Anzahl und der Plan von den Rohren in den Oberleder-, mittleren und untererenteilen des Kessels unterschiedlich. Der Titel ist für die Verbindung jedes Abschnitts, um glatten Fluss von Arbeitsmitteln sicherzustellen verantwortlich.

Herstellungsverfahren von Titeln

Struktur und Material

In allen Arten oder Grade von Kesseln, ist besteht die Titelstruktur im Allgemeinen ähnlich und größtenteils aus Fass, Endstöpsel, große und kleine Rohrverbindungen, T-Stücke, Ellbögen, Zusätze (vor-geschweißte Teile oder anhebende Ohren) und andere Teile. Die typische Struktur des Titels wird im Abbildung 1. gezeigt

Die Durchmesserstrecke des Titelfasses in den Kraftwerkkesseln ist im Allgemeinen von 89mm bis 914mm, ist die Wandstärkestrecke von 7mm bis 150mm, und die max. Länge ist 23000mm. Der Titel wird vom Kohlenstoffstahl (wie 20G, SA-106B, SA-106C), hitzebeständiger Stahl der niedrigen Legierung (wie 15CrMoG, 12Cr1MoVG, WB36, SA-335P12, SA335-P22), hitzebeständiger Stahl der mittleren Legierung (wie SA-335P91) gemacht, und ultra-super kritische Kessel verwenden SA-334P122, SA-335P92, etc., die allgemein verwendete Ausrüstung in der Titelherstellung Nutmaschine miteinschließt, Bohrmaschine, die Bohrmaschine, automatisch versenkt Elektroschweißenmaschine für ringförmiges Schweißgerät des Naht-, CO2-Gasschildes, Rohrbieger, hydraulische Presse, Wärmebehandlungsofen und Hydraulikpumpe des Kolbens, ETC….

Klassifikation
