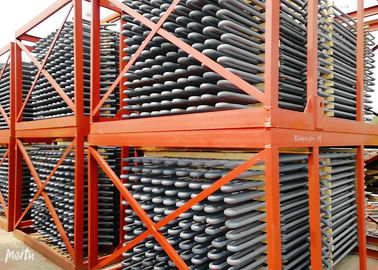

Legierter Stahl-Überhitzer und Nachbrenner für Kohlenstaub-Kessel mit natürlicher Zirkulation

Im allgemeinen dampferhitzt im Hochdrucküberhitzer wird überhitzten Dampf, das dampferhitzte durch Nachbrenner wird genannt wieder erwärmten Dampf genannt. Der Parameter des wieder erwärmten Dampfs bezieht sich mit Wirtschaft der thermischen Zirkulation. Im Allgemeinen ist der Druck des wieder erwärmten Dampfs ungefähr Fünftel von dem des Heißdampfs, und die Temperatur vom ehemaligen ist fast die selbe wie die der letzteren. Zum Beispiel in unserer Nation für Kessel mit 125MW, ist 400t/h, das parmameter für Heißdampf 133.7Mpa und 555 Grad; der Einlass und der Ausgangsdruck des wieder erwärmten Dampfs ist 2.5/2.35MPa, ihre Temperatur ist 555 Grad, auch.

Für Kessel mit 200MW, ist 670t/h, der Parameter des Heißdampfs 13.7MPa, 540 Grad; der Einlass und der Ausgangsdruck ist 2.7/2.5Mpa, und die Temperatur ist auch 540 Grad. Für unterkritische Druckregelungs-Zirkulationskessel mit 300MW, ist 600MW, Heißdampfparameter 18.27Mpa, 540 Grad; der Einlass und der Ausgangsdruck ist 3.83/3.63MPa, die Temperatur ist auch 540 dgrees. Die Anwendung des Dampfs System wieder erwärmend kann die thermische Wirtschaft für Kraftwerke um 4-5% erhöhen. In unserem Land wenden Einheiten mit der Kapazität über 125MW ganz ein mittleres Wiedererwärmungssystem der Zeit an, und übersee, werden zwei mittlere Wiedererwärmungssysteme der Zeiten einige Einheiten mit höheren Parametern beantragt.

Prinzip

• Prinzip des Überhitzers ist ähnlich, die Erzeugung von Rohren des Kessels zu dämpfen.

• Die heißen Gase an der Schleife der hohen Temperatur über Überhitzerrohren und die Temperatur des Dampfs anheben, die Größe nach der Abgastemperatur abhängt, welche die Überhitzer- und Gasgeschwindigkeit verlässt.

Anwendung

Gebrauch für die Heizung des gesättigten Dampfs, Dampftemperatur konnte bis 900 Grad C. sein.

Überhitzer-Kapazitäts-Verbesserungen, zum der Stromerzeugung zu erhöhen

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.

Funktionen von Überhitzern und von Nachbrennern:

Überhitzer und Nachbrenner sind die wichtigen Teile für die Heizflächen, verwendet, um Dampftemperatur zu erhöhen und zielen, Dampfenthalpie zu verbessern und darauf ab die thermische Zirkulations-Leistungsfähigkeit für Kraftwerk weiter zu erhöhen.

Überhitzer funktionieren, um surnatured Dampf zum Heißdampf mit einem bestimmten tempetature zu erhitzen. Wenn Kessellasten oder andere Arbeitsbedingungen ändern, ist es notwendig, sich der Heißdampftemperatur zu vergewissern, um und innerhalb der zulässigen Temperaturbereichveränderung normal zu sein.

Von der thermischen Zirkulation im Kraftwerk, ist die ursprünglichen Parameter des Drucks und die Temperatur höher, ist die thermische Leistungsfähigkeit der Zirkulation besser, oder die Dampffeuchtigkeit der Dampfturbinenrückseite ist zu hoch und beeinflußt seine Sicherheit. Während die superheaer Dampftemperatur durch die Metallmaterialien zur Zeit begrenzt wird wegen der Beschränkung von Metallmaterialien, sind überhitzte Temperatur für die meisten Kraftwerkkessel noch innerhalb des Bereiches 540-555 dgrees, und die Dampffeuchtigkeit des Blattes der großen Dampfturbinenrückseite zu vermeiden zu, folglich wird mittleres Wiedererwärmungssystem angewendet.

Funktionen von Nachbrennern sind, Auspuff des Dampfturbinen-Hochdruckzylinders zur wieder erwärmten Temperatur zu erhitzen, die nah oder überhitzter Temperatur gleich ist, und sie zum mittleren Druckzylinder und zum Niederdruck dann zu schicken zu erweitern und zu arbeiten, um die Trockenheit von blace der Dampfturbinenrückseite zu erhöhen. Normalerweise ist der Druck des wieder erwärmten Dampfs Fünftel von dem des Heißdampfs. Anwendung der Wiedererwärmung des Systems kann die thermische Leistungsfähigkeit für Kraftwerke um 4-5% erhöhen.

Bis jetzt in unserem Land, alle wenden Einheiten mit der Kapazität über 125mw ein mittleres Wiedererwärmungssystem der Zeit an. Die doppelte Wiedererwärmung kann die thermische Leistungsfähigkeit der Zirkulation um 2% wieder erhöhen, aber das System ist sehr schwierig, wird es nicht nationale Einheiten beantragt, aber es ist für große Kessel übersee allgemein.

Unterschiede
