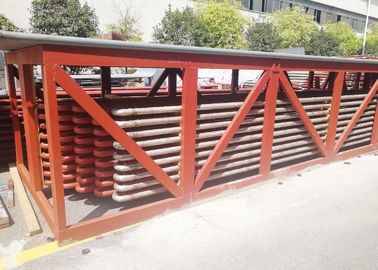

Primär-/Sekundärüberhitzer und Nachbrenner für CFB-Kessel des Wärmekraftwerkes

Für Kraftwerkkessel ist es eine crutial Weise, thermische Wirtschaft des Wärmekraftwerkes zu erhöhen, indem es Parameter des Heißdampfs verbessert. Die Zunahme von Heißdampfparametern werden durch Metallmaterialien begrenzt. Der Entwurf von Überhitzern muss sich überprüfen, ob die Temperatur der äußeren Wand der Heizflächerohre niedriger als zulässige Temperatur des Oxidationswiderstands des Stahls, und seiner mechanischen Festigkeit unterdessen vergewissern ist. mit der Entwicklung des Metalls verwendete Material in den Kesseln, in den Kraftwerkkesseln in unserem Land, bereits im Allgemeinen Hochdruck anzuwenden, in der hohen Temperatur (9.8MPa, 540 Grad) und in den superhigh 555 Grad der Druckparameter (MPa 13,7, 540 und) und hat unterkritische 555 Grad entwickelt der Druckparameter (16.7MPa, 540 und). Jetzt wenden viele Kessel überkritische Druckparameter (24.5MPa, 540-570 Grad) an, und sogar sehr wenden wenige Einheiten die Hochdruck- und Temperaturparameter an.

Ich

Für Kessel in den Großkraftwerken, sind Überhitzer und Nachbrenner notwendige Teile, auf ein großes verlängern Sie, sie influced die Sicherheit und die Wirtschaft von Kesseln. Überhitzer sind die Heizflächen, die den Hauptdampf von der surnatured Temperatur zur bewerteten überhitzten Temperatur erhitzen, und die Nachbrenner sind die Heizflächen, die das exaust vom Dampfturbinenhochdruckzylinder zu einer bestimmten Temperatur erhitzen. Wenn Laufenbedingungen wie Kessellasten, Kohlenarten ändern, ist sie, sie zu justieren, um sich der Ausgangstemperatur auf der Kurshöhe von -10-+5 Grad zu vergewissern.

Für große Kessel in den Kraftwerken, erklären Überhitzer und Nachbrenner einen großen Anteil in den Gesamtheizflächen, sie sollen in den Bereichen vereinbart werden, in denen Rauch mit höherer Temperatur ist. Um die Leistungsfähigkeit der thermischen Zirkulation in den Kraftwerken zu verbessern, ist er erforderlich den ursprünglichen Dampf der Parameter f allmählich zu verbessern, erfordert die Zunahme des Dampfdrucks die entsprechende Temperaturerhöhung für Heißdampf, oder die Feuchtigkeit des großen Stadiumsauspuffs der Dampfturbine ist zu hoch, der seine Sicherheit beeinflußt. So sind der Dampf, der Überhitzer durchfließen und die Nachbrenner Dampf der hohen Temperatur, ist ihre Wärmeübertragungsleistung ziemlich schlecht, die bestimmt, dass Rohrwandtemperaturen von Überhitzern und von Nachbrennern hoch sind.

Funktionen und Eigenschaften von Überhitzern und von Nachbrennern

Funktionen von Überhitzern und von Nachbrennern:

Überhitzer und Nachbrenner sind die wichtigen Teile für die Heizflächen, verwendet, um Dampftemperatur zu erhöhen und zielen, Dampfenthalpie zu verbessern und darauf ab die thermische Zirkulations-Leistungsfähigkeit für Kraftwerk weiter zu erhöhen.

Überhitzer funktionieren, um surnatured Dampf zum Heißdampf mit einem bestimmten tempetature zu erhitzen. Wenn Kessellasten oder andere Arbeitsbedingungen ändern, ist es notwendig, sich der Heißdampftemperatur zu vergewissern, um und innerhalb der zulässigen Temperaturbereichveränderung normal zu sein.

Von der thermischen Zirkulation im Kraftwerk, ist die ursprünglichen Parameter des Drucks und die Temperatur höher, ist die thermische Leistungsfähigkeit der Zirkulation besser, oder die Dampffeuchtigkeit der Dampfturbinenrückseite ist zu hoch und beeinflußt seine Sicherheit. Während die superheaer Dampftemperatur durch die Metallmaterialien zur Zeit begrenzt wird wegen der Beschränkung von Metallmaterialien, sind überhitzte Temperatur für die meisten Kraftwerkkessel noch innerhalb des Bereiches 540-555 dgrees, und die Dampffeuchtigkeit des Blattes der großen Dampfturbinenrückseite zu vermeiden zu, folglich wird mittleres Wiedererwärmungssystem angewendet.

Funktionen von Nachbrennern sind, Auspuff des Dampfturbinen-Hochdruckzylinders zur wieder erwärmten Temperatur zu erhitzen, die nah oder überhitzter Temperatur gleich ist, und sie zum mittleren Druckzylinder und zum Niederdruck dann zu schicken zu erweitern und zu arbeiten, um die Trockenheit von blace der Dampfturbinenrückseite zu erhöhen. Normalerweise ist der Druck des wieder erwärmten Dampfs Fünftel von dem des Heißdampfs. Anwendung der Wiedererwärmung des Systems kann die thermische Leistungsfähigkeit für Kraftwerke um 4-5% erhöhen.

Bis jetzt in unserem Land, alle wenden Einheiten mit der Kapazität über 125mw ein mittleres Wiedererwärmungssystem der Zeit an. Die doppelte Wiedererwärmung kann die thermische Leistungsfähigkeit der Zirkulation um 2% wieder erhöhen, aber das System ist sehr schwierig, wird es nicht nationale Einheiten beantragt, aber es ist für große Kessel übersee allgemein.

Prinzip

• Prinzip des Überhitzers ist ähnlich, die Erzeugung von Rohren des Kessels zu dämpfen.

• Die heißen Gase an der Schleife der hohen Temperatur über Überhitzerrohren und die Temperatur des Dampfs anheben, die Größe nach der Abgastemperatur abhängt, welche die Überhitzer- und Gasgeschwindigkeit verlässt.

Anwendung

Gebrauch für die Heizung des gesättigten Dampfs, Dampftemperatur konnte bis 900 Grad C. sein.

Überhitzer-Kapazitäts-Verbesserungen, zum der Stromerzeugung zu erhöhen

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.

Unterschiede
