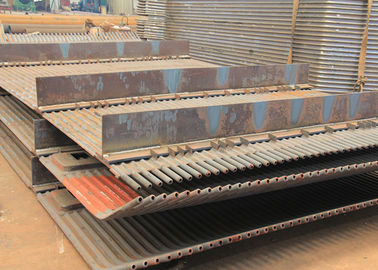

Industriekessel-Membran-Wand für die Wiederverwertung des Wassers, versenktes Selbstschweißen

Industriekessel-Wasser-Wände für die Wiederverwertung des Wassers, versenktes Selbstschweißen


Produkt führen ein

Wasser-Wände werden in den modernen Tagkesseln benutzt, um den Wärmeverlust wegen ihrer festen Natur des Gases zu verringern und Isolierungskosten zu verringern. Wir fabrizieren Wasser-Wände unter Verwendung der automatischen Flosse zu den RohrSchweißgeräten und zu den großen Rohr-Platten-Biegern, um gewünschte Form von Platten zu erzielen, die Stub Welded zu den Titeln haben können. Wir liefern Platten mit integrierten Einsteigelochöffnungen in den Platten.

Produkt-Beschreibung

Das Wasserwandrohr wird vertikal um den Ofen vereinbart, und seine Hauptfunktion ist, eine große Menge Strahlungswärme vom Hochtemperaturrauchgas zu absorbieren, und gleichzeitig den Schaden der Schlacke und des Hochtemperaturrauchgases auf der Ofenwand zu verringern und die Ofenwand zu schützen. Das unterere Ende des Wasserwandrohrs wird an den unteren sammelnden Kasten angeschlossen, der an den Wasserraum des Topffasses durch das absteigende Rohr angeschlossen wird. Das obere Ende wird direkt an das obere Topffaß angeschlossen oder angeschlossen an den oberen sammelnden Kasten über die Dampfleitung und angeschlossen an das Topffaß und bildet das Wasserzirkulationssystem der Wasserwand.

Wasserwandrohr nimmt normalerweise Nr. 10- oder Nr. 20- nahtloses Stahlrohr mit Außendurchmesser von 51 an | 76 Millimeter und Wandstärke von 3,5 | 6,0 Millimeter. Der Abstand zwischen der Mitte des Rohres ist im Allgemeinen 1 des Außendurchmessers des pipe.25 | 2mal, helles Rohr und Flossenrohr. Im Industriekessel BENUTZT im Allgemeinen die helle Rohrwasserwand. Um das Gewicht der Ofenwand zu verringern, sind Rippenrohre häufig benutzt die Membranwassererkühlungswand für den Schnellladenkessel zu bilden, der die Ofenwand gänzlich, groß schützen kann die Temperatur der Ofenwand zu verringern und das Gewicht und die Stärke von verringert Ofenwand.

Wasserwandrohr ist im Allgemeinen im oberen Teil, der unterere Teil der freien Expansion örtlich festgelegt. Der obere sammelnde Kasten des Wasserwandrohrs wird an der Klammer geregelt oder angeschlossen mit dem oberen Topffaß, und der untere sammelnde Kasten wird durch das Wasserwandrohr verschoben. Das Wasserwandrohr selbst wird begrenzt, um sich entlang die horizontale Richtung zu bewegen durch den Haken, damit es nur auf und ab schieben kann.

Die oberen und untereren sammelnden Kästen, welche die Wasserwandrohre anschließen, werden von den nahtlosen Stahlrohren mit größerem Durchmesser hergestellt. Beide Enden des sammelnden Kastens werden mit Handlöchern für Entzundern versehen. Der untere sammelnde Kasten wird auch mit einer regelmäßigen Abwasserleitung, um die Schlacke zu entfernen versehen, die im Kesselwasser und verwendet zu werden niedergelegt wird, wenn der Kessel leer ist.

Vorteile

1.ensure die Dichtung der Ofenwand und Luftverlust in der Verbrennungskammer verringern.

volle 2.achieve Wasserkühlung in der Verbrennungskammer, die zum Verhindern der Verkokung im Falle der verstärkten Verbrennung förderlich ist.

3.with kleine Wärmespeicherkapazität, die Verbrennungskammer erhitzt oben schnell und kühlt unten schnell ab, die die Kühlzeit des beginnenden und stoppenden Kessels verkürzen kann.

4.it ist passend, die Rohr-legende Ofenwand zu benutzen, um die Last des Kesselrahmens groß zu verringern und Suspendierung zu erleichtern.

5.compared mit dem hellen Rohr, die Hitzeaufnahmekapazität des Rohres wird verbessert.

6.improve der Vormontagegrad an Kesselteilen, bequem und die Installationsarbeitsbelastung verringern.


Produkt-Details





Eigenschaften

1. Festigkeitsberechnungsbericht mit angewandter wesentlicher Information;
2. Bericht 100%NDT (zerstörungsfreie Untersuchung) der Stahlplatte, des Rohrs und der Schweißensstange;
3. Abnahmeprüfprotokoll 100%X-ray (schweißende Naht): zu die Qualität des gesamten Kessels sicherstellen;
4. hydraulischer Prüfbericht: stellen Sie den Standardarbeitsdruck und die Sicherheit sicher.


Vorteile

1.ensure die Dichtung der Ofenwand und Luftverlust in der Verbrennungskammer verringern.

volle 2.realize Wasserkühlung in der Verbrennungskammer, die zum Verhindern der Verkokung unter der Zustand der verstärkten Verbrennung förderlich ist.

Wärmespeicherkapazität 3.low, schnelle Heizung und Abkühlen der Verbrennungskammer, die die Kühlzeit des beginnenden und stoppenden Kessels verkürzen kann.

4.it ist passend, das Rohr-Legen der Ofenwand zu verwenden, die groß die Last des Kesselrahmens verringert und Suspendierung erleichtert.

5.compared mit dem hellen Rohr, die Hitzeaufnahmekapazität des Rohres wird verbessert.

6.improve der Vormontagegrad von Kesselkomponenten, erleichtern und verringern die Installationsarbeitsbelastung.



Bescheinigungen



HD-Kessel bietet ein Bestes in der Klassenanlage an und umfasst

• Herstellungsbereich von 200.000 Quadratmetern
• 150 Ingenieure
• 600 kodierte Schweißer
• 60 genehmigte Inspektoren (einschließlich Niveau-llllehrer zerstörungsfreier Prüfung)
• Grad-ALicenses für den Entwurfs- und Fertigungskessel (herausgegeben durch die Staatsverwaltung von Qualitäts-Überwachung und Inspektion)
• ISO-90001:2008 Qualitätssicherungssystem
• ASME-Zertifikat des Gebrauchskessels
• ASME ‚s, ‚u-‘ und Notiz:-Stempelermächtigung
