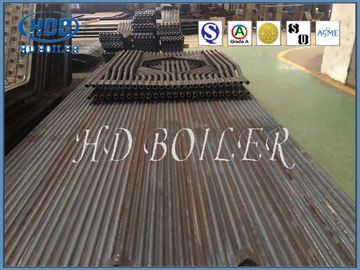

Wärmeübertragung verzierte Wasser-Wände Industiral/Kraftwerk-Anlage unter Verwendung

Wärmeübertragung verzierte Wasser-Wände Industiral/Kraftwerk-Anlage unter Verwendung


Produkt führen ein

Studderd-Wasser-Wandalias Stachelrohrart Wasserwand. Es ist der Kreisstahl mit bestimmter Länge, die auf Oberfläche des glatten Rohres entsprechend der Anforderung geschweißt wird, Gebrauchsstift, in der Lage zu sein, auf feuerfeste Beschichtung der Wasserkühlungs-Wand, hinsichtlich der Formung fest zu legen, des Verbrennungsgurtes zu verteidigen, des flüssigen Entladungsschlackenofenschlackenpools und des schmelzenden Schlackenabschnitts und des Wirbelsturmofenwirbelsturmfasses. Die Wasserkühlungswand des inneren verlegten Rohres ist ein Rohr mit den einzelnen oder mehrfachen gewundenen Nuten, die auf der inneren Wand des Rohres herausgeschnitten werden. Das innere verlegte Rohr wird im hohen Wärmebelastungsbereich oder im Wasserwandrohrabschnitt mit hoher Verdampfungsrate im Ofen von natürlichem benutzt Zirkulationskessel für DC-Kessel und unterkritischen Parameterzwangsumlaufkessel. Wenn die arbeitenden mittleren Flüsse in das innere verlegte Rohr, starke Störung auftritt, die den Wasserdruck in der Sodamischung zur Rohrwand verursacht, und Kräfte die Blase aus der durch Wasser, die Bildung des Dampffilmes so schädigen, die Verschlechterung der Siedehitzeübertragung verhindern, und die Temperatur der wassergekühlten Wandrohrwand verringern weggeschaffen zu werden Wandoberfläche heraus.

Doppel-seitige Belichtungswasserwand bezieht sich die auf Wasserwand vereinbarte entlang der Ofenhöhe im Ofenkammerraum, Strahlungswärme auf beiden Seiten zu absorbieren. Verwendet in den Kesseln der großen Kapazität. Wasserwandmaterialien sind im Allgemeinen Kohlenstoffstahl. Der Teil des Kesseldrucks über mpa 14 wird auch vom legierten Stahl gemacht. Rohrdurchmesser: Kessel der natürlichen Zirkulation verwendete im Allgemeinen 51 | 83 Millimeter; Mehrfache Zwangsumlaufkessel und DC-Kessel werden im Allgemeinen 22 benutzt | 60 Millimeter. Die Wasserwand eines DC-Kessels ist nicht notwendigerweise vertikal wie in einem Kessel der natürlichen Zirkulation, aber kann oder in anderen Formen auch horizontal umgeben werden. Wenn die Parameter, besonders im DC-Kessel hoch sind, um Wärmeübertragungsverschlechterung im hohen Wärmebelastungsbereich des Ofens zu verhindern, ist internes verlegtes Rohr oder Verderber im Rohr häufig benutzt.

Vorteile

(L) stellen die Dichtung der Ofenwand sicher und verringern Luftverlust in der Verbrennungskammer.

(2) verwirklichen die volle Wasserkühlung in der Verbrennungskammer, die zum Verhindern der Verkokung unter der Zustand der verstärkten Verbrennung förderlich ist.

(3) niedrige Wärmespeicherkapazität, schnelle Heizung und Abkühlen der Verbrennungskammer, die die Kühlzeit des beginnenden und stoppenden Kessels verkürzen kann.

(4) ist es passend, das Rohr-Legen der Ofenwand zu verwenden, die groß die Last des Kesselrahmens verringert und Suspendierung erleichtert.

(5) verglichen mit dem hellen Rohr, die Hitzeaufnahmekapazität des Rohres wird verbessert.

(6) verbessern den Vormontagegrad von Kesselkomponenten, erleichtern und verringern die Installationsarbeitsbelastung.


Details



Eigenschaften

1. Festigkeitsberechnungsbericht mit angewandter wesentlicher Information;
2. Bericht 100%NDT (zerstörungsfreie Untersuchung) der Stahlplatte, des Rohrs und der Schweißensstange;
3. Abnahmeprüfprotokoll 100%X-ray (schweißende Naht): zu die Qualität des gesamten Kessels sicherstellen;
4. hydraulischer Prüfbericht: stellen Sie den Standardarbeitsdruck und das safet sicher


Inspektionen

1. Festigkeitsberechnungsbericht mit angewandter wesentlicher Information;
2. Bericht 100%NDT (zerstörungsfreie Untersuchung) der Stahlplatte, des Rohrs und der Schweißensstange;
3. Abnahmeprüfprotokoll 100%X-ray (schweißende Naht): zu die Qualität des gesamten Kessels sicherstellen;
4. hydraulischer Prüfbericht: stellen Sie den Standardarbeitsdruck und das safet sicher
