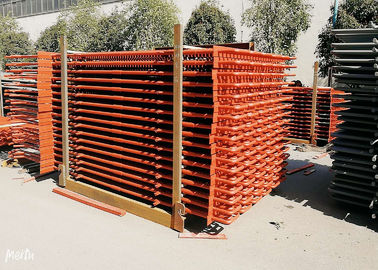

Stahlkessel-Teil-Überhitzer-Spulen-Wärmetauscher für Wärmekraftwerk

Stahlkessel-Teile hauptsächlich/Sekundärüberhitzer und Nachbrenner als Wärmetauscher für Wärmekraftwerk

Produkt-Beschreibung des Kessel-Überhitzers und des Nachbrenners

Für Kraftwerkkessel ist es eine entscheidende Weise, thermische Wirtschaft des Wärmekraftwerkes zu erhöhen, indem es Parameter des Heißdampfs verbessert. Die Zunahme von Heißdampfparametern werden durch Metallmaterialien begrenzt. Der Entwurf von Überhitzern muss sich überprüfen, ob die Temperatur der äußeren Wand der Heizflächerohre niedriger als zulässige Temperatur des Oxidationswiderstands des Stahls, und seiner mechanischen Festigkeit unterdessen vergewissern ist. mit der Entwicklung des Metalls verwendete Material in den Kesseln, in den Kraftwerkkesseln in unserem Land, bereits im Allgemeinen Hochdruck anzuwenden, in der hohen Temperatur (9.8MPa, 540 Grad) und in den superhigh 555 Grad der Druckparameter (MPa 13,7, 540 und) und hat unterkritische 555 Grad entwickelt der Druckparameter (16.7MPa, 540 und). Jetzt wenden viele Kessel überkritische Druckparameter (24.5MPa, 540-570 Grad) an, und sogar sehr wenden wenige Einheiten die Hochdruck- und Temperaturparameter an.

Mit dem Anstieg des Dampfdrucks zwecks die Dampffeuchtigkeit des Dampfturbinenendstücks zu verringern sowie die thermische Wirtschaft des Kraftwerks weiter zu verbessern, ist schickt mittleres Wiedererwärmungssystem im hohen ParameterKraftwerk weitverbreitet, z.B. wieder den Auspuff des Hochdruckzylinders in der Dampfturbine zurück zu, im Kessel wieder erwärmt zu werden zur hohen Temperatur, und dann sendet sie zurück zu dem Mitteldruck und den Niederdruckzylinder der Dampfturbine zurück und erweitert und arbeitet. Das Element für die Wiedererwärmung wird Nachbrenner genannt.

Im allgemeinen dampferhitzt im Hochdrucküberhitzer wird überhitzten Dampf, das dampferhitzte durch Nachbrenner wird genannt wieder erwärmten Dampf genannt. Der Parameter des wieder erwärmten Dampfs bezieht sich mit Wirtschaft der thermischen Zirkulation. Im Allgemeinen ist der Druck des wieder erwärmten Dampfs ungefähr Fünftel von dem des Heißdampfs, und die Temperatur vom ehemaligen ist fast die selbe wie die der letzteren. Zum Beispiel in unserer Nation für Kessel mit 125MW, ist 400t/h, der Parameter für Heißdampf 133.7Mpa und 555 Grad; der Einlass und der Ausgangsdruck des wieder erwärmten Dampfs ist 2.5/2.35MPa, ihre Temperatur ist 555 Grad, auch. Für Kessel mit 200MW, ist 670t/h, der Parameter des Heißdampfs 13.7MPa, 540 Grad; der Einlass und der Ausgangsdruck ist 2.7/2.5Mpa, und die Temperatur ist auch 540 Grad. Für unterkritische Druckregelungs-Zirkulationskessel mit 300MW, ist 600MW, Heißdampfparameter 18.27Mpa, 540 Grad; der Einlass und der Ausgangsdruck ist 3.83/3.63MPa, die Temperatur ist auch 540 Grad. Die Anwendung des Dampfs System wieder erwärmend kann die thermische Wirtschaft für Kraftwerke um 4-5% erhöhen. In unserem Land wenden Einheiten mit der Kapazität über 125MW ganz ein mittleres Wiedererwärmungssystem der Zeit an, und übersee, werden zwei mittlere Wiedererwärmungssysteme der Zeiten einige Einheiten mit höheren Parametern beantragt.

In den modernen Kesseln ist der Hitzeabsorptionsverbrauch der Überhitzer und die Nachbrenner über Hälfte der Gesamthitzeabsorption für das Arbeitsmittel, so erklären die Heizflächen von Überhitzern und von Nachbrennern ein Großteil in den Gesamtheizflächen von Kesseln, und sie müssen in die Bereiche gelegt werden, in denen Rauchtemperatur höher ist, die Arbeitsbedingungen sind das schlechteste unter allen Heizflächen. Rohrwandtemperatur der Heizflächen ist zur max. zulässigen Temperatur des Stahls nah, also sind die angemessene Anordnung und der Entwurf von Überhitzern und von Nachbrennern soviel für Wirtschaft und Zuverlässigkeit zum Weilekessel von Bedeutung. Wenn es um ihren Entwurf, auf der Grundlage von Versicherung der Sicherheit und Zuverlässigkeit des Überhitzers und des Nachbrenners geht, ist es sehr notwendig, Metallverbrauch am Besten zu sparen, um Verwendung des legierten Stahls besonders zu sparen.

Entwurfsstruktur des Kessel-Überhitzers und des Nachbrenners

1. Heizungsgesättigter Dampf, Temperatur bis 900 Grad C.

2. hohe Leistungsfähigkeit, >90%.

3. Hochgeschwindigkeitsheizung.

4. Entwurf mit Edelstahl.

5. langes Dienstleistung- im Designbereichleben, 15 Jahre.

Thechnical-Parameter

Funktionen des Kessel-Überhitzers und des Nachbrenners

Die Funktionen des Überhitzers als unten:

1. Die Trommel des trockenen gesättigten Dampfs, zum der Heißdampfheizung weiter zu machen. Wenn das Soda zu koexistieren, das Soda, welches die Mischung erhitzt, hinzufügt, kann Hitze nur verwendet werden, um Sodawasser verdunsten zu lassen in Dampf in der Mischung und kann Dampftemperatur nicht vom Heißdampf machen. Um an den Heißdampf zu gelangen, ist die allgemein verwendete Methode zu dämpfen getrennt von der Mischung des Sodas, für seine weitere Heizung, vollenden Komponenten dieser Aufgabe werden der Überhitzer.

2.reduce die Temperatur des Rauchgases, stellen die Hitze im Rauchgas, verbessern Kesselwirkungsgrad wieder her.

Nachbrenner ist eine Art Dampfüberhitzer, der den Unterdruckdampf wieder erwärmt, der Arbeit erledigt hat und eine bestimmte Temperatur erreicht. Die Rolle des Nachbrenners weiter verbessert die thermische Leistungsfähigkeit der Kraftwerkzirkulation, und macht die Dampftemperatur vom Endstadiumblatt der Dampfturbine gesteuert innerhalb des zulässigen Bereiches.

1, die Rolle des Nachbrenners, ist, etwas Arbeit im Dampfturbinenhochdruckzylinderdampf, zurück zu dem Kessel für die Wiedererwärmung zu erledigen. Dann wird es zur Mitte und zu den Niederdruckteilen der Turbine zurückgeschickt, um die Arbeit fortzusetzen.

2. Treffen Sie die Parameter der Nachbrennerinstallation: zwecks den Prozesswirkungsgrad der Einheit zu verbessern, den Dampfdruck nur zu erhöhen und die Temperatur nicht zu erhöhen, macht die Dampfturbinen-Auspufffeuchtigkeit ist zu hoch und beeinflußt die Sicherheit der Dampfturbine. Weiterere Zunahme der Dampftemperatur wird durch die Eigenschaften der hohen Temperatur und die Kosten des Stahls begrenzt. Mit erwärmen Sie Zyklus, den nützlichen Enthalpietropfen des Dampfs in den Dampfturbinenzunahmen wieder, die den Prozesswirkungsgrad weiter verbessern können (hauptsächlich erwärmen Sie kann den Prozesswirkungsgrad durch 4%-6% verbessern wieder, zweitens wieder erwärmen kann um ungefähr 2% zunehmen), darüber hinaus kann die Auspufffeuchtigkeit erheblich verringert werden.

Technische Daten des Kessel-Überhitzers und des Nachbrenners

Energie 2kw zu 1000kw, Temperatur bis 900 Grad C.

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.

Unternehmensinformationen des Kessel-Überhitzers und des Nachbrenners

HD-Kessel im Jahre 1985 hergestellt, Zhangjiagang Hua Dong Boiler Co. , Ist Ltd. (Handel als HD-Kessel), ein professioneller industrieller Hersteller und produziert Gebrauchskessel, Industriekessel, HRSG-Kessel und alle Arten Kesselteile, wie waterwall Platten, Ekonomiser, Luftvorwärmer, Überhitzer, Titel, Spiralenflossenrohre, H-Flossenrohre, Wärmerohre etc. HD Kessel ist in Dong Lai Industrial Park, Ostvorort von Zhang Jia Gang City. Der Werksstandort ist herum 150km Schnellstraße zu Shanghai-Hafen oder zu 60km Staatsstraße nach Suzhou oder Wuxi, wenn der Transport bequem und schnell verlängert in allen Richtungen.
