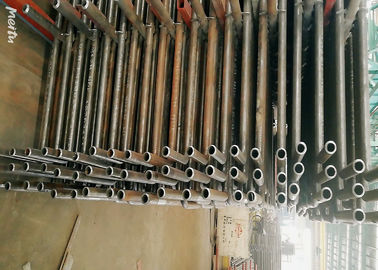

Hohe Leistungsfähigkeits-Kessel-Teile Überhitzer und Standard des Nachbrenner-ASME

Höhen-Leistungsfähigkeit Superheater&Reheater-Kessel-Teile, Hilfs-/Kraftwerk-Anlage unter Verwendung, ASME-Standard

Produkt-Beschreibung

Ein Überhitzer ist ein Gerät, das benutzt wird, um gesättigten Dampf oder Nassdampf in Heißdampf oder trockenen Dampf umzuwandeln. Er wird in den Kraftwerken verwendet. Überhitzer werden in den Dampfmaschinen oder in den Prozessen, wie Dampfreformierung benutzt. Es gibt drei Arten Überhitzer: leuchtend, Konvektion und separat abgefeuert. Ein Überhitzer kann von einigen zehn Füßen zu mehreren hundert Füßen (einige Meter zu ca. hundert Metern) von unterschiedlicher Größe sein.

Nachbrenner sind die selben als die Überhitzer, aber als ihr Ausgang ist Temperatur ein wenig kleiner, als Überhitzer und ihr Druck 20%-25% weniger ist, als der Überhitzer, sie weniger materielle Legierungen der Qualität stehen kann.

Details

• Das Überhitzen hebt Gesamtwirkungsgrad an sowie vermeidet zu viel Kondensation in den letzten Stadien der Turbine, die Blattabnutzung vermeidet.
• Die Verbrennungswärmegase vom Ofen wird für Abbau der Feuchtigkeit vom Dampf und den Dampf zu überhitzen verwendet.
• Überhitzer haben ususlly einige Rohrstromkreise parallel zu einen oder mehreren Rückholbiegungen, angeschlossen zwischen Titeln.
• Hitze von den heißen Gasen zum Dampf im surperheater wird bei hohen Temperaturen übertragen.
• Deshalb wird promary Abschnitt des Überhitzers im Gegenstrom und im Sekundärfluß des abschnitts parallel vereinbart, um das temp.stressing der Rohrwand zu verringern.


Unterschiede


Herstellungs- und Annahmekriterien
JB/T1611 „technische Spezifikation für die Herstellung von Kesselrohren.“
„Technische Zustände der Druckprüfung des Kessels JB/T1612. “
JB/T1613 „technische Spezifikation für das Schweißen von Druckteilen des Kessels.“
JB/T1615 " technische Spezifikation für das Malen und das Verpacken des Kessels.“
JB/T3375 „Regeln für das Empfangen von Annahme von Materialien für Kesselbau.“


Funktionen

Die Funktionen des Überhitzers als unten:

1. Die Trommel des trockenen gesättigten Dampfs, zum der Heißdampfheizung weiter zu machen. Wenn das Soda zu koexistieren, das Soda, welches die Mischung erhitzt, hinzufügt, kann Hitze nur verwendet werden, um Sodawasser verdunsten zu lassen in Dampf in der Mischung und kann Dampftemperatur nicht vom Heißdampf machen. Um an den Heißdampf zu gelangen, ist die allgemein verwendete Methode zu dämpfen getrennt von der Mischung des Sodas, für seine weitere Heizung, vollenden Komponenten dieser Aufgabe werden der Überhitzer.

2.reduce die Temperatur des Rauchgases, stellen die Hitze im Rauchgas, verbessern Kesselwirkungsgrad wieder her.

Nachbrenner ist eine Art Dampfüberhitzer, der den Unterdruckdampf wieder erwärmt, der Arbeit erledigt hat und eine bestimmte Temperatur erreicht. Die Rolle des Nachbrenners weiter verbessert die thermische Leistungsfähigkeit der Kraftwerkzirkulation, und macht die Dampftemperatur vom Endstadiumblatt der Dampfturbine gesteuert innerhalb des zulässigen Bereiches.

1, die Rolle des Nachbrenners, ist, etwas Arbeit im Dampfturbinenhochdruckzylinderdampf, zurück zu dem Kessel für die Wiedererwärmung zu erledigen. Dann wird es zur Mitte und zu den Niederdruckteilen der Turbine zurückgeschickt, um die Arbeit fortzusetzen.

2. Treffen Sie die Parameter der Nachbrennerinstallation: zwecks den Prozesswirkungsgrad der Einheit zu verbessern, den Dampfdruck nur zu erhöhen und die Temperatur nicht zu erhöhen, macht die Dampfturbinen-Auspufffeuchtigkeit ist zu hoch und beeinflußt die Sicherheit der Dampfturbine. Weiterere Zunahme der Dampftemperatur wird durch die Eigenschaften der hohen Temperatur und die Kosten des Stahls begrenzt. Mit erwärmen Sie Zyklus, den nützlichen Enthalpietropfen des Dampfs in den Dampfturbinenzunahmen wieder, die den Prozesswirkungsgrad weiter verbessern können (hauptsächlich erwärmen Sie kann den Prozesswirkungsgrad durch 4%-6% verbessern wieder, zweitens wieder erwärmen kann um ungefähr 2% zunehmen), darüber hinaus kann die Auspufffeuchtigkeit erheblich verringert werden.
