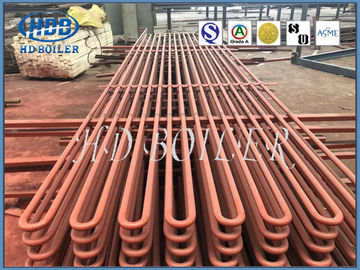

ASME-zerteilt Standardüberhitzer-und -nachbrenner-Wärmeaustausch-Kessel hohe Leistungsfähigkeit

ASME-zerteilt Standardüberhitzer-und -nachbrenner-Wärmeaustausch-Kessel hohe Leistungsfähigkeit

Produkteinführung

Nachbrenner ist im Wesentlichen eine Art Dampfüberhitzer, der den Unterdruckdampf wieder erwärmt, der übertrieben worden ist und eine bestimmte Temperatur erreicht. Der weitere Nachbrenner verbessert die Hitze-Leistungsfähigkeit der Kraftwerkzirkulation und steuert die Dampftemperatur des Endstadiumblattes der Dampfturbine innerhalb des zulässigen Bereiches. Ein Nachbrenner ist eine Heizung, die Dampf von einer Dampfturbine in Heißdampf umwandelt. Es gibt zwei Funktionen des Nachbrenners. Eins ist, die Feuchtigkeit des Wasserdampfes zu verringern, der hilfreich ist, Turbinenschaufel zu schützen. Zweitens können die relative interne Leistungsfähigkeit und die absolute interne Leistungsfähigkeit verbessert werden.

Art fördert Stützmethode der Nachteile:

Anhänger-artig

Details

Entwurfsstruktur

1. Heizungsgesättigter Dampf, Temperatur bis 900 Grad C.

2. hohe Leistungsfähigkeit, >90%.

3. Hochgeschwindigkeitsheizung.

4. Entwurf mit Edelstahl.

5. langes Dienstleistung- im Designbereichleben, 15 Jahre.

Produktfunktion

Um die Hitze-Leistungsfähigkeit von großen Erzeugungssätzen zu verbessern, erwärmen Vermittler Zyklus ist weitverbreitet wieder. Der Hauptdampf, der aus den Kesselüberhitzer herauskommt, wird zum Nachbrenner geschickt, um die Temperatur zu erhöhen, nachdem die Arbeit im Hochdruckzylinder der Dampfturbine erledigt ist. Dann wird er zum mittleren Druckzylinder der Dampfturbine geschickt, um Expansion und Arbeit fortzusetzen. Einige große Einheiten, nach dem mittleren Druckzylinder Abdampf zurück zu der Kesselheizung, bekannt als zwei, die Vermittler Zyklus wieder erwärmen, können verhältnismäßig verbesserte Zirkulations-Leistungsfähigkeit von ungefähr Testeinheiten 2%.Some sein annehmen sogar drei wieder erwärmen Zyklen. Nach erwärmen Sie Zyklus wird angenommen, das thermische System wieder, werden Struktur- und Operationsanpassung des Kessel- und Dampfturbinengerätes komplex und die Kostensteigerungen, also wird sie in den Erzeugungseinheiten von mehr angenommen, als 100 Megawatt, normalerweise nur einmal Zwischen wird verwendet wieder erwärmen.

Produkt-Eigenschaften

Der Dampfströmungswiderstand in erwärmen System hat eine größere Auswirkung auf die thermische Leistungsfähigkeit des Zyklus der Einheit wieder, die um 0,2 sich verringert | 0,3% für jede 0,1 mpa-Zunahme des Widerstands. Deshalb größere Rohrdurchmesser (42 | 60 Millimeter) und niedrigerer Dampfmassenstrom (250 | 400 Kilogramm (Meter 2· S.) sind allgemein verwendet, Nachbrennerkörperwiderstand zu steuern, um 5-7% seines Einlassdampfdrucks nicht zu übersteigen. Der Druck des wieder erwärmten Dampfs ist niedriger als der des Hauptdampfs, und die KonvektionsWärmeübertragung des Dampfs innerhalb des Rohres ist zur Rohrwand arm. Deshalb ist- die Metalltemperatur der Rohrwand höher, und besserer Hochtemperaturstahl sollte angenommen werden, und sogar sollte Austenitstahl des Chromnickels angenommen werden. Die Temperatur der Wiedererwärmung des Dampfs kann justiert werden (sehen Sie Dampftemperaturregelung des Kessels).
