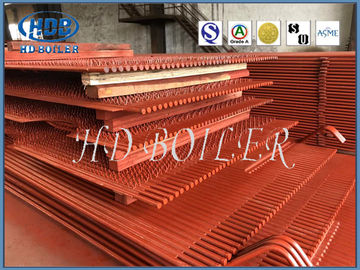

Hohe leistungsfähige ASME-Standardkessel-Wasser-Wände, Wasser-Wand-Rohre im Kessel

Hohe leistungsfähige ASME-Standardkessel-Wasser-Wände, Wasser-Wand-Rohre im Kessel

WasserWände Beschreibung

Normalerweise gelegt vertikal auf die Innenseite der Ofenwand, wird es hauptsächlich verwendet, um die Strahlungswärme von der Flamme und Hochtemperaturvom rauchgas im Ofen zu absorbieren. Es ist die Hauptart der Verdampfungsheizfläche des modernen Kessels und auch des grundlegenden Teils der Wasserzirkulationsschleife des Kessels. Passend zum Abkühlen und schützende Ofenwandrolle, folglich der Name.

Die Wassererkühlungswände waren ursprünglich nicht erhitzt zu werden, aber entworfen den Ofen abzukühlen, damit er nicht bei hohen Temperaturen beschädigt würde. Später infolge seiner guten Wärmeaustauschfunktion, ersetzte allmählich die Trommel, um die Hauptheizungsteile des Kessels zu werden.

Eine Verdampfungsheizfläche, die aus vielen parallelen Rohren besteht, wird auf der inneren Wand des Kesselofens vereinbart. Die Rolle der Wasserwand ist, die Strahlungswärme der Flamme der hohen Temperatur oder des Rauchgases im Ofen zu absorbieren, Dampf oder Heißwasser im Rohr zu erzeugen, die Temperatur der Ofenwand zu verringern und schützt die Ofenwand. Im Kessel der großen Kapazität ist die Flammentemperatur sehr hoch und die Intensität der Wärmestrahlung ist sehr hoch. Der Kessel enthält 40 bis 50 Prozent oder mehr der Hitze, die durch die Wasserwand absorbiert wird. Mit Ausnahme von einigen Kleinkapazitätskesseln benutzen moderne Wasserschlauchkessel Wasserkühlungswände wie die Hauptverdampfungsheizfläche.

Parameter

Arten

Leicht-Rohrwasserwand

Die Wasserwand des hellen Rohres besteht allgemeines Kesselstahlrohr. Weitverbreitet in den kleinen und Kesseln mit mittlerer Kapazität. Der Engegrad der Wassererkühlungswandanordnung wird durch das Verhältnis gemessen (s/d) zwischen dem Abstands des Rohres und dem Außendurchmesser d des Rohres. Die Kesselkapazität ist klein, ist s/d groß (1,5 | 2), Metallauslastung ist- hoch, und die schützende Leistung der Ofenwand ist arm, und schwere Ofenwand wird normalerweise mit feuerfestem Ziegel errichtet. Als die Kesselkapazitätserweiterungen verringert sich s/d (1,1 | 1,2), Metallauslastung ist- niedrig, und helle Ofenwand kann angenommen werden. Wenn s/d<1>

Membranwasserwand

Eine luftdichte Struktur einer Membranwasserwand geschweißt durch Rohre und Flossen. Vorteile: weniger Luftverlust im Ofen; Die Rohrwand kann angenommen werden, um die Stahlladungsstruktur zu verringern und die Kosten des Kessels zu verringern. Es ist bequem, die verschobene Struktur zu benutzen und das System der thermischen Expansion zu verbessern. Passend für große mechanisierte Produktion, hohe zusammenbauende Rate; Kleinkapazitäts von der Wärmespeicherung, Verkürzungsanfang und Zeit stoppen. Der Nachteil ist, dass das Herstellungsverfahren komplexer ist. Die große Kapazität, die Hochtemperatur und die Hochdruckkessel benutzen Membranwasserwand.

Anwendung

Kesselwasserwände sind Membranwände, denen von den Rohren gemacht werden, die zusammen mit oder ohne einen Metallstreifen durchschnittlich geschweißt werden. Diese Wände bilden die Einschließung der Kohlenverbrennungskammer. Wasserwandrohre gekennzeichnet auch als der Verdampferabschnitt; sie enthalten Wasser größtenteils in der flüssigen Form, die allmählich verdunstet, während sie in den Kessel steigt.

Garantie

1. Eine Jahrgarantie
2. Ersatzteile verfügbar zu Preis ab Werk
3. Unterschiedliche Spannung verfügbar
4. 100% geprüft vor Lieferung
5. Die Vorlagenkunden, zum sich für den ersten Bau vorzubereiten und können auch vereinbaren ausführen Anweisung vor Ort der Installation und der Beauftragung
6. Bilden Sie die Betreiber der vordersten Linie aus;
7. Überprüfen Sie die Ausrüstung;
