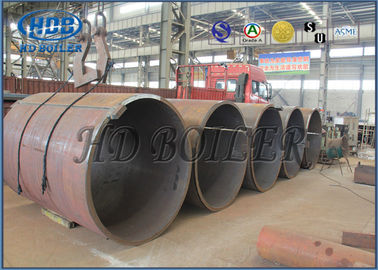

Kesseldampf-Trommel ASME Ausgabe 2017 PWHT und NDE erforderlicher Hochdruck
Produktdetails
| Entwurf u. Herstellungs-Code: | ASME-ABSCHNITT I, 2017 AUSGABE | Prüfdruck: | 7.9MPa |
|---|---|---|---|
| Auslegungstemperatur: | 300℃ | NDE-ANFORDERUNGEN: | Erforderlich |
| PWHT: | Erforderlich | HYDROSTATISCHER BERSTDRUCK: | 11.9MPa |
| Hervorheben |
Dampftrommel im Kessel,Kesselschlammtrommel |
||
Beschreibung des Produkts
Kesseldampf-Trommel ASME Ausgabe 2017 PWHT und NDE erforderlicher Hochdruck
Beschreibung
| 1 | Eine Dampftrommel ist eine Standardausrüstung eines Wasserrohrkessels. |
| 2 | Es ist ein Reservoir des Wassers/des Dampfs am oberen Ende der Wasserschläuche. |
| 3 | Die Trommel speichert den Dampf, der in den Wasserschläuchen erzeugt wird und tritt als ein Phasetrennzeichen für die Dampf-/Wassermischung auf. |
| 4 | Der Unterschied bezüglich der Dichten Hilfen zwischen des heißen und kalten Wassers in der Ansammlung des „heißeren“ - Wassers/und des Sättigendampfs in die Dampftrommel. |
| 5 | Zuerst wurden die einzelne Trommel an der Unterseite und drei Trommeln auf die Oberseite durch ein Netz von Rohren, die zu den Trommeln oben geschweißt wurden und von einzelnen Trommel unten angeschlossen. |
Funktion
| 1 | Eine Dampftrommel ist oder in der Firmenschlammtrommel/in Speisewassertrommel verwendetes allein, die auf dem untergeordneten gelegen sind. |
| 2 | Ein Kessel mit der Dampftrommel und Schlamm-/Wassertrommel nannte einen Bitrommelkessel und Dampftrommelkessel mit nur so genanntem Mono-trommelkessel. |
| 3 | Bau des Bitrommelkessels normalerweise bestimmt für Niederdruckkesselbewertung während die Mono-trommel in großem Maße bestimmt für Hochdruckbewertungen. |
| 4 | Getrennter Dampf wird von der Spitze der Trommel ausgezogen und verteilt auf den Prozess. |
| 5 | Weitere Heizung des gesättigten Dampfes macht Heißdampf wird verwendet gewöhnlich, um Dampfturbinen zu fahren. |
| 6 | Gesättigter Dampf wird über von der Trommel gezogen und den Ofen durch einen Überhitzer wiederbetritt. |
| 7 | Mischung des Dampfs und des Wassers, welche die Dampftrommel durch Aufbruchrohre, die interne Trommel besteht aus Demister kommt, trennt Wassertröpfchen vom Dampf, um trockenen Dampf zu produzieren. |
| 8 | Gesättigter Wasserdampf an der Unterseite der Trommelflüsse unten durch das Downcomerrohr, normalerweise erhitzt, für die Titel- und Wassertrommeln. |
| 9 | Das Speisewasser wird auch zur Kesseltrommel durch das Dampfantriebrohr eingezogen, das innerhalb der Trommel, entlang der Dampftrommel verlängert. |
Technische Anforderungen:
| 1 | Entwurf und Herstellung sind in Abschnitt I, 2017 Ausgabe der Übereinstimmung w/ASME und Spezifikation der Herstellung. |
| 2 | Alle Maße sind in Millimeter, es sei denn, dass therwise spezifizierte. |
| 3 | Alle Quer- und Umfangsschweißungen tun Funktelegrafie-Inspektion |
| 4 | Die Schweißungen von den Zubehören zu trommeln tun Pint-Inspektion |
| 5 | PWHT pro PW-391S erforderte für die ganze Dampftrommel, nachdem Schweißungen komplett sind. |
| 6 | Die Enden, die für Feldschweißen vorbereitet werden, werden mit einem Mantel von deoxaluminate 2" vor dem Ende geschützt und mit einer Kappe bedeckt dann und versiegelt mit Band, um eine feste Dichtung des Wassers im Wesentlichen zur Verfügung zu stellen. |
| 7 | Die Trommel wird außen mit einer Schicht Zündkapselfarbe beschichtet (außer Edelstahl). |
| 8 | Der Flansch wird gut geschützt |
Aufmerksamkeit
Kesseldampftrommel-Wasserspiegel ist einer der wichtigsten Kraftwerkparameter zur Maßnahme und zur Steuerung. Steuerung des richtigen Wasserspiegeles im Kessel ist für sicheren Betrieb des Kessels kritisch. Wenn das Niveau zu niedrig ist, werden Rauchrohre durch die Überhitzung beschädigt. Wenn das Niveau zu hoch ist, arbeiten Dampftrennzeichen nicht richtig, ist Temperaturüberwachung schwierig, und die Überhitzerrohre und -turbine konnten durch chemischen Übertrag der Feuchtigkeits- oder beschädigt werden Wasserbehandlung.
