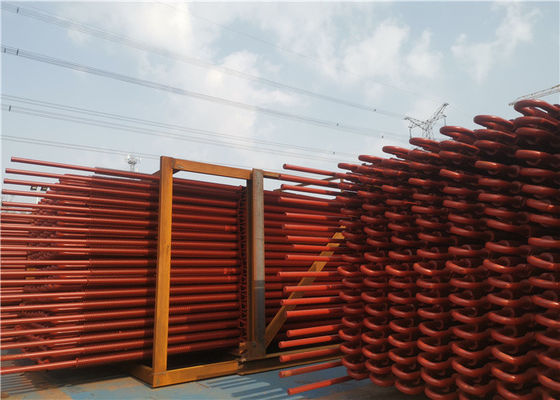

ASME Kohlenstoffstahl-Serpentinrohr-Kessel-Wiederheizung Superheizung


Für den Kraftwerksboiler ist es eine entscheidende Möglichkeit, die thermische Wirtschaftlichkeit des Kraftwerks durch die Verbesserung des Parameters des überhitzten Dampfes zu erhöhen.Die Erhöhung der Parameter des überhitzten Dampfes ist durch Metallmaterialien begrenzt- bei der Konstruktion der Überheizungen ist sicherzustellen, daß die Temperatur der Außenwand der Heizoberflächenleitungen niedriger ist als die zulässige Temperatur der Oxidationsbeständigkeit des Stahls,und in der Zwischenzeit sicherstellen, seine mechanische Festigkeit. mit der Entwicklung des Metallmaterials, das in Kesseln verwendet wird, gelten in den Pro-Werk-Kesseln in unserem Land bereits in der Regel hoher Druck, hohe Temperatur (9,8 MPa,540 Grad) und Superhochdruckparameter.7 MPa, 540 und 555 Grad), und haben subkritische Druckparameter entwickelt ((16.7 MPa, 540 und 555 Grad).und auch nur sehr wenige Einheiten anwenden höhere Druck- und Temperaturparameter.




Für die Kessel in großen Kraftwerken sind Überhitzer und Wiederheizgeräte notwendige Teile, die die Sicherheit und Wirtschaftlichkeit der Kessel weitgehend beeinflusst haben.Überheizungen sind die Heizflächen, die den Hauptdampf von der übernatürlichen Temperatur auf die Nennüberhitztemperatur erhitzen., und die Erwärmer sind die Heizflächen, die den Abgas aus dem Hochdruckzylinder der Dampfturbine auf eine bestimmte Temperatur erhitzen.Es ist, sie anzupassen, um sicherzustellen, dass die Ausgangstemperatur auf dem Nennwert von -10-+5 Grad.

Bei großen Kesseln in Kraftwerken machen Superheizungen und Wiederheizungen einen großen Anteil an den gesamten Heizflächen aus. Sie sind in den Bereichen mit höheren Rauchtemperaturen anzubringen..Um den Wirkungsgrad der Wärmzirkulation in Kraftwerken zu verbessern, müssen die ursprünglichen Parameter für den Dampf schrittweise verbessert werden.die Erhöhung des Dampfdrucks erfordert eine entsprechende Erhöhung der Temperatur für überhitzten Dampf, oder die Luftfeuchtigkeit des großen Abgases einer Dampfturbine wird zu hoch sein, was ihre Sicherheit beeinträchtigt.Ihre Wärmeübertragungsleistung ist ziemlich schlecht., die feststellt, daß die Rohrwandtemperaturen von Überhitzern und Aufheizern hoch sind.


Funktionen und Eigenschaften von Über- und Wiederaufwärmern

Funktionen von Überhitzern und Wiederheizern:

Superheater und Reheater sind wichtige Teile der Heizflächen, die zur Erhöhung der Dampftemperatur verwendet werden.zur Verbesserung der Dampfenthalpie und zur weiteren Erhöhung der Wirkungsgrad der Wärmerzzirkulation für Kraftwerke.

Bei einer bestimmten Temperaturänderung der Kesselbelastung oder anderer Arbeitsbedingungen wird der übernaturierte Dampf in überhitzten Dampf erhitzt.es ist notwendig, sicherzustellen, dass die überhitzte Dampftemperatur normal ist, und innerhalb des zulässigen Temperaturbereichs.

Aus der thermischen Zirkulation im Kraftwerk sind die ursprünglichen Parameter von Druck und Temperatur höher, die thermische Wirksamkeit der Zirkulation ist besser,oder die Dampffeuchtigkeit der Dampfturbinenrückseite ist zu hochWährend die überhöhere Dampftemperatur durch Metallmaterialien begrenzt ist, ist es derzeit aufgrund der Einschränkung von Metallmaterialien nicht möglich, dieÜberhitzte Temperaturen für die meisten Kraftwerksboiler liegen immer noch im Bereich von 540-555°C., und um zu vermeiden, daß die Dampffeuchtigkeit des Blades der Dampfturbine hinten zu groß ist, wird so ein mittleres Aufheizungssystem angewendet.

Die Funktion der Aufheizgeräte besteht darin, den Abgas des Hochdruckzylinders einer Dampfturbine auf eine Temperatur zu erhitzen, die der Überhitzung nahe oder gleich ist.und schicken Sie sie dann zum mittleren Druck Zylinder und Niederdruck zu erweitern und zu arbeiten, um die Trockenheit der Flamme der Dampfturbine hinten zu erhöhenDer Druck des erneut erhitzten Dampfes beträgt in der Regel ein Fünftel des Drucks des überhitzten Dampfes.

In unserem Land sind bislang alle Einheiten mit einer Leistung von mehr als 125 MW mit einem einmaligen Mitteldämmsystem ausgestattet, wodurch die Wärmeeffizienz der Zirkulation um 2% erhöht werden kann.Aber das System ist sehr kompliziert., wird es nicht für nationale Einheiten angewendet, ist aber für große Boiler im Ausland üblich.




Grundsätze

• Das Prinzip des Überhitzers ist dem der Dampferzeugungsschläuche eines Kessels ähnlich.
• Die heißen Gase bei hoher Temperatur fegen über die Überhitzerröhren und erhöhen die Dampftemperatur, deren Größe von der Ausgangstemperatur und der Gasgeschwindigkeit abhängt.

Anwendung

Verwendung für die Heizung von gesättigtem Dampf, die Dampftemperatur kann bis zu 900 Grad C betragen.
Erweiterung der Superheizungskapazität zur Erhöhung der Stromerzeugung

Senden Sie uns die erforderlichen technischen Daten, wie Dampfkapazität, Druck, erforderliche Temperatur usw. Wir werden entsprechend entwerfen.

Unterschiede
