Herkunftsort: | Zhangjiagang, China |
Markenname: | HD BOILER |
Zertifizierung: | ISO9001,ASME,Grade A,SGS,EN |
Modellnummer: | DHL |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Seetaugliche Verpackung |
Lieferzeit: | Verhandlung |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 25 Sätze pro Jahr |
Bedingung: | Neu | Art: | Natürliche Zirkulation |
---|---|---|---|
Verwendung: | Industriell | Art: | VERTIKALE |
Brennstoff: | Kohle/Biomasse | Ertrag: | Dampf/Heißwasser |
Struktur: | Wasserschlauch | Hafen: | SHANGHAI |
Markieren: | industrieller Warmwasserspeicher,Kohle abgefeuerter Warmwasserspeicher |

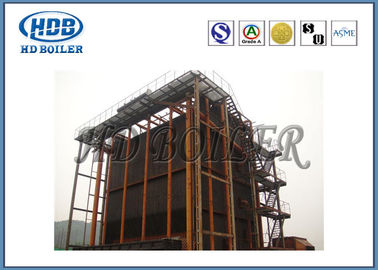

Vertikaler natürlicher Zirkulations-Wasserschlauch-Kessel mit Kohle/Biomasse-Brennstoff
Produkt-Beschreibung
Ein cornertube Kessel ist eine Art Wasserrohrkessel der natürlichen Zirkulation, der von anderen Wasserschlauchkesseln durch seinen charakteristischen Wasserdampfzyklus sich unterscheidet und eine Vorseparation des erhitzten Dampfs von der Dampfwassermischung außerhalb der Trommel und der unbeheizten Downcomers auftritt.
Prinzip
Cornertube-Kessel wurden für kleine Dampfleistung entwickelt. Der Entwurf basierte herum zwei Faktoren, die, zusammen mit ausgezeichneter Wasserzirkulation, passendes Abkühlen sogar an den hellen Lasten sein sollten. Seine spezielle Eigenschaft ist sein Schalenkörper d.h., das die unbeheizten Downcomers die Stützrahmenarbeit und nicht die thermisch geladenen Rohre bilden, folglich der Nameneckenrohrkessel. Außerdem ist die Rohrleitunganordnung (System) auch verantwortlich; zu die Aufbruchrohr- und -wasserverteilung in den Aufbruchrohren und unten -ankömmlingen handhaben und die Dampfwassermischung sammeln und einen bestimmten Betrag von der Vorseparation der Dampf- und Wassermischung machen. Einfach gesetzt, findet die Wasserzirkulation gleichzeitig durch die Trommel und durch die unbeheizten unten Ankömmlinge außerhalb der Trommel statt.
Technische Parameter
Modell | DHL10 | DHL15 | DHL20 | DHL25 | DHL35 | DHL65 | DHL75 | DHL100 | |||||||||||
Verdampfer | t/h | 10 | 15 | 20 | 25 | 35 | 65 | 75 | 100 | ||||||||||
Arbeitsdruck | MPa | 1,25, 1,6, 2,5 | 1,6, 2,5, 3,82, 5,4 | ||||||||||||||||
Dampftemperatur | ℃ | 194.225.300.350.400 | 225.300.350.400.450.485 | ||||||||||||||||
Speisewassertemperatur | ℃ | 20,50,104,130,150 | |||||||||||||||||
Brennende Methode | Schichtbrennen (Gitter) | ||||||||||||||||||
Kesselwirkungsgrad | % | ≥82 | ≥84 | ||||||||||||||||
Kraftstoffverbrauch | Kg/h | 1450 | 2175 | 2900 | 3625 | 5075 | 8264 | 9532 | 14500 | ||||||||||
Hauptdampfleitung (DN) | 125 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | |||||||||||
Ventil (DN) | 50 | 50 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
Kamindurchmesser (¢) | Millimeter | 670 | 870 | 870 | 1000 | 1000 | 1250 | 1400 | 1400 | ||||||||||
Toatal-Leistungsaufnahme | Kilowatt | 72,15 | 104,5 | 155,9 | 225,9 | 359 | 642 | 838,5 | 785,5 | ||||||||||
Gittergewicht | m2 | 12 | 16 | 22 | 27 | 32 | 64 | 72 | 93 | ||||||||||
Fan des verursachten Entwurfs | Kilowatt | 37 | 55 | 90 | 110 | 185 | 310 | 400 | 400 | ||||||||||
Gebläse | 15 | 22 | 30 | 55 | 90 | 160 | 185 | 185 | |||||||||||
Kraftstoffpumpe | 15 | 22 | 30 | 55 | 75 | 160 | 240 | 185 | |||||||||||
Kohlenlieferant | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 3 | 3 | |||||||||||
Schlacke | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 4 | 5,5 | 5,5 | |||||||||||
Geschwindigkeitsreduzierer | 0,75 | 1,1 | 1,5 | 1,5 | 3 | 4 | 4 | 5 | |||||||||||
L | 12000 | 13000 | 13000 | 13000 | 14500 | 16700 | 19000 | 21000 | |||||||||||
W | 7000 | 7000 | 8000 | 8000 | 9800 | 14500 | 14500 | 16000 | |||||||||||
H | 9000 | 9500 | 10000 | 12000 | 12000 | 15000 | 15000 | 17000 |
Brennstoff: Bagasse, Biomasse, Braunkohle, Kohle, bitumenhaltige Steinkohle, schuppige Barke, Heizgas, Industrieabfälle, khuff Gas, MFO (Marineheizöl), organische Substanz, Öl, Sänfte, Reisrümpfe, Rubberwood, Schlamm, Holz, Holzspäne.
Vorteile
• Selbsttragender Bau durch die vier Downcomers.
• Er kann sich von der Basis in allen Richtungen erweitern und verschiedenen Betriebsbedingungen anpassen.
• Die thermische Expansion ist von oben bis unten und mit der Verwendung des Gitters wird das Abfeuern des Gitters, das den Unterschied der thermischen Expansion abfeuert, dort herabgesetzt, indem man die Dichtung zwischen Gitter und dem Kessel verkündet.
• Der kürzere Weg der Wasserversorgung zu den Aufbruchrohren führt zu schnelleres und zuverlässigere Operation auf verschiedenen Lasten und einem schnellen beginnen oben.
• Er kann mit starkem Solarkraftwerk (CSP) auch verbunden werden, um erhöhte Leistungsfähigkeit zu haben (über 33%) wo die Hauptbrennstoffe Biomasse, Deponiegas und Holz sind.
• Bau und Anordnung für Heizflächen ist flexibel, da Wasserkanister direkt von der Trommel geliefert wird, die ziemlich weit weg von den Heizflächen gesetzt wird.
• Mit geringem Risiko vom Schäumen. Als das Wasser und die Dampfwassermischung, die in die Trommel instandhält die selben eingezogen wird und konstantes Niveau ständig, das dem Raum Überwasserniveau in der Trommel lässt (beziehen Sie bitte sich das auf schemactic Diagrammbild).
• Schnelle Lastschwankungen und zuverlässige Operation in den variablen Lasten und an irgendeiner signifikanten Veränderung im Druck, da der Wasserspiegel in der Trommel stabil ist und von der Turbulenz inaffected bleibt.
• Weniger Stahl ist erforderlich, da es keine untere Kesseltrommel gibt und außerdem das Fehlen der unteren Trommel unerwünschte Wärmebelastungen beseitigte.
Firmeneinleitung
Im Jahre 1985 hergestellt, Zhangjiagang Hua Dong Boiler Co. , Produziert Ltd. (Handel als HD-Kessel), Kraftwerk; industriell; Abwärme; Müllverbrennung; Biomasse; organischer Wärmeträger und elektrische Dampfkessel. Verbunden mit einer umfassenden Strecke der Heizflächen, holt HD-Kessel zum Markt einen einzigartigen Service einschließlich Kesselentwurf, -herstellung, -installation, -wartung und -ersatz von Kesseldruckteilen.
1. Herstellungsbereich von 200.000 Quadratmetern
2. 80 Ingenieure
3. 200 kodierte Schweißer
4. 30 genehmigte Inspektoren (Niveau-IIIlehrer zerstörungsfreier Prüfung)
5. Klassen--EInlizenzen für Entwurfs-und Fertigungs-Kessel
6. ISO-9001:2015 Qualitätssicherungssystem
7. ASME-Zertifikat von Energie-Kesseln
8. ASME ‚S‘, ‚u-‘ und Notiz:-Stempelermächtigung
