Herkunftsort: | Zhangjiagang, China |
Markenname: | HD BOILER |
Zertifizierung: | ISO9001 , SGS , TUV , ASME , EN |
Modellnummer: | Hinterer Wand-Verdampfer |
Min Bestellmenge: | 5 Tonnen |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Stahlrahmen |
Lieferzeit: | 60 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 800 Tonnen/Monat |
Material des Rohrs: | SA106 Gr. B und SA192M | Produkt-Name: | Hintere Wand u. Verdampfer |
---|---|---|---|
Standard: | ASME | Anwendung: | Sugar Mill und Kraftwerk-Kessel |
Schlüsselwort: | Verdampferschlangen und Serpentine Coils | Material der Flosse: | Q235B |
Markieren: | hitzebeständige Überhitzer-Spule,feste Struktur Überhitzer-Spule,hitzebeständiger Kesselüberhitzer |

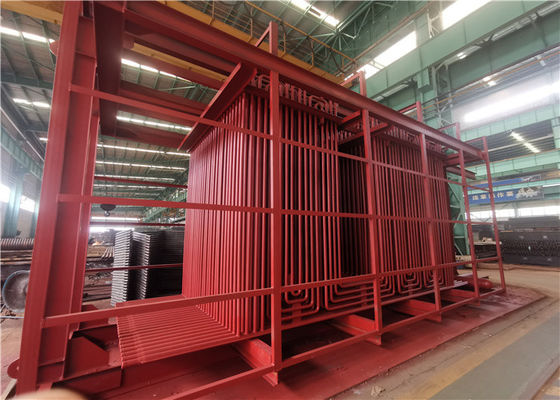

Verdampfer-Serpentine Coils Assemblys ASME der hohen Temperatur Standard
Einleitung
Für über 30 Jahre ist Hua Dong Boiler durchweg erneuernd verbessernd gewesen und unsere Ersatzteile des Kessels. Die Verbesserungen im Verbiegen, im Schweißen und im Entwurf, unserer Produkte sicherzustellen, den europäischen und amerikanischen Standards zu entsprechen, eine zuverlässige Leistung sicherstellend.
Serpentinenrohr ist ein Rohr dass Auf und Ab mehrmals in einer Fläche. Die Konvektionsheizfläche des Kessels, wie Ekonomiser, Überhitzer und Nachbrenner, nimmt die Struktur des Serpentinenrohrs durch den Gurt, mit horizontalem und vertikalem Plan an.
Verdampfungsrohrbündel ist ein Verdampfungsrohrbündel, das hauptsächlich KonvektionsWärmeübertragung im kleinen und Kessel mit mittlerer Kapazität absorbiert. Es ist im Allgemeinen ein Bündel des dichten geschwankten Rohrsystems, das aus den steigenden und absteigenden Rohren besteht, die mit oberer und untererer Trommel angeschlossen werden. VerdampfungsRohrbündel-Rohrwärmebelastung ist, dieses Teil des Rohres durch Heißwasser in Dampf, von unten nach oben hoch; Seine Hauptfunktion ist, Hitze zum Wasser und zum Dampf zu absorbieren und als das steigende Teil des Kesselwasserzyklus zu dienen.
1. Materielle Zusammensetzung: Sie besteht Schlange ähnlichen Stahl der Rohre (Kohlenstoffstahl, legiertes oder hitzebeständigen Stahl, etc.) und Sammelbüchsen und anderen Hilfsmaterials. Rohre haben im Allgemeinen 32, 38, 42 oder andere Arten Spezifikationen, entsprechend dem Bedarf des Benutzers separat.
2. Anordnung: Vertikale oder horizontale Gliederung.
3. Eigenschaften: schöner Auftritt, Größe, Genauigkeit, erstklassiges Verbiegen und Schweißtechnik, erstklassige Entdeckungsausrüstung.
Überhitzer
Kraftwerke des fossilen Brennstoffs haben häufig einen Überhitzerabschnitt im Dampf, der Ofen erzeugt. Der Dampf gibt Durchtrocknungsausrüstung innerhalb der Dampftrommel an den Überhitzer, ein Satz Rohre im Ofen weiter. Hier hebt der Dampf mehr Energie von den heißen Abgasen außerhalb des Schläuche auf, und seine Temperatur wird jetzt über der Sättigungstemperatur überhitzt.
Nachbrenner
Kraftwerköfen haben möglicherweise einen Nachbrennerabschnitt, der die Rohre enthält, die durch heiße Abgase außerhalb der Rohre erhitzt werden. Abdampf von der Hochdruckturbine wird durch diese erhitzten Rohre geführt, um mehr Energie zu sammeln, bevor man die Zwischen- und dann Unterdruckturbinen fährt.
Art
|
Vorteile
|
Nachteile
|
Stützmethode
|
Anhänger-artig
|
strukturelle Unterstützung 1.Firm
|
1. Flussblockierung durch den verkürzten Dampf 2. langsamen Wiederanlauf Bedarfs zum Bereinigen das Wasser, das in der Unterseite ansammelt.
|
gestützt von oben
|
Umwandeln-artig
|
Entwässerung 1.Proper des verkürzten Dampfs
|
1. Ermangeln Sie die strukturelle Starrheit, besonders im Hochgeschwindigkeitsgasfluß
|
Von unterhalb gestützt
|
Horizontales es-artig
|
1. Richtige Entwässerung
2. Gute strukturelle Starrheit
|
1. Sie sehen nicht das flam direkt an, also sind sie hauptsächlich von der Übertragungsart
|
Normalerweise gestützt in das vertikale Gas leitet paralleles zum Hauptofen.
|
Die Zeichnung hier ist die Verdampferversammlung mit Membranwand und Verdampferschlangen als Ihrer Referenz.
Dieses Projekt auch Dampf drum+header+economizer mit einschließen.
ENTWURF UND HERSTELLUNGS-CODE | ASME-ABSCHNITT I, 2019 AUSGABE |
PRÜFDRUCK | 8,1 MPa |
FUNKTIONS-DRUCK MAX. ALLOWABLE | 8,1 MPa |
AUSLEGUNGSTEMPERATUR | 320℃ |
HYDROSTATISCHER BERSTDRUCK | MPa 12,2 |
KORROSIONS-ZULAGE | 0.5mm |
