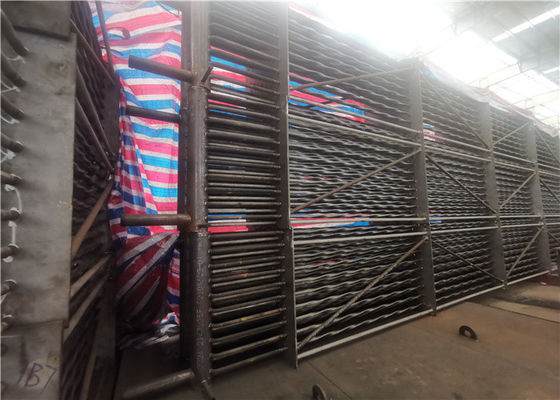

Edelstahl-Torsions-flacher gewundener Rohr-Wärmetauscher-Ekonomiser

Edelstahl-verdrehtes Rohr-Wärmetauscher-Ekonomiser Sprial-Rohr

Ekonomiser-/Wärmetauscher-Beschreibung

Wärmetauscher ist ein Gerät für die Übertragung des Teils der Hitze von den heißen Flüssigkeiten auf kalte Flüssigkeiten. Wärmetauscher spielt eine wichtige Rolle in der Chemikalie, Erdöl, Energie, Nahrung und viel andere industrielle Industrieproduktion. Wärmetauscher ist in der chemischen Produktion, wie Heizung, Kühlvorrichtung, Kondensator, Verdampfer und reboiler, ETC… weitverbreitet gewesen.

Das Rohrbündel des Wärmetauschers wird aus einigen verdrehten flachen Rohren verfasst, und eine Mehrzahl von Stahlbändern werden außerhalb des Rohrbündels vereinbart, um die Steifheit des Rohrbündels zu erhöhen. Wegen der speziellen Struktur des Rohres, ist das flüssige Innere und außerhalb des Rohres im gewundenen Fluss, und der Wärmeaustausch der Flüssigkeit auf beiden Seiten wird gleichzeitig verstärkt. Die spezielle Drosselstruktur außerhalb des Rohrbündels überwindt das kurze Flussphänomen des Wärmeträgers zwischen dem Rohrbündel und dem Innere des Oberteils. Dieser Wärmetauscher ohne Ablenkplatte, verringern die Kosten, die Gradeinteilung zu verringern und Erschütterung, besonders bequem für das vorhandene Oberteil und in den chemischen, petrochemischen und anderen breiten Anwendungsaussichten der Industrien der Rohrwärmetauscher-Umwandlung.

Das Herstellungsverfahren des gewundenen flachen Rohres umfasst „das Flachdrücken“ und „das heiße Verdrehen“. Der verbesserte Torsionsrohrwärmetauscher ist so einfach wie der traditionelle Oberteil- und Rohrwärmetauscher, aber es gibt viele aufregenden Fortschritte. Es hat den folgenden technischen und wirtschaftlichen Nutzen erreicht: verbesserte Wärmeübertragung, verringerte Skalierung, wahrer Gegenstrom, Minderkosten, keine Erschütterung, Rettungsraum, kein Leitblechelement.

Wegen der einzigartigen Struktur des Rohrs, des Rohrs und des Oberteils seien Sie in der gewundenen Bewegung gleichzeitig, die den Grad von Turbulenz fördert. Der Gesamtwärmeübertragungskoeffizient des Wärmetauschers ist 40%, das des herkömmlichen Wärmetauschers höher als das ist, während der Druckabfall fast der selbe ist. Wenn man Wärmetauscher zusammenbaut, können gewundenes flaches Rohr und glattes Rohr auch benutzt werden. Der Wärmetauscher wird in der strengen Übereinstimmung mit ASME-Standards hergestellt. Wo Oberteil- und Rohrwärmetauscher und herkömmliche Geräte benutzt werden, können solche Wärmetauscher ersetzt werden. Es kann den besten Wert der allgemeinen Oberteil- und Rohrwärmetauscher- und -platten- und -rahmenhitze erhalten übertragen Sie Ausrüstung und hat breite Anwendungsaussicht in der chemischen und petrochemischen Industrie.

Spezifikationen

Anwendung

Während der Kesseloperation in den typischen Handels- und industriellen Anwendungen, ungefähr wird 10-20% des Heizwertes des Brennstoffs mit den Stapelgasen zur Atmosphäre weggetrieben. Stapelekonomiser sind entworfen, um die bedeutenden Mengen dieses Stapelgas-Energieverlustes wieder herzustellen, dadurch in beträchtlichem Ausmaß verbessert man Kesselsystem-Leistungsfähigkeit. Es gibt einige Erwägungen, wenn ein Ekonomiser vorgewählt wird:

• Gas-seitiger Druckabfall. Zusätzlicher Gegendruck auf dem Kesselstapel beeinflußt die Verbrennungsluftabzug-Durchsatzfähigkeit. Der Ekonomiser und der Verbrennungsluftabzug müssen richtig sortiert werden, um einen passenden Netzbetrieb und eine Kapazität zuzusichern.

• Speisewasser-Temperatur. Das Speisewasser zum Ekonomiser muss minimal entlüftet werden und die Temperatur, die an 220oF, um Rohrkorrosion zu verhindern setpoint ist.

• Wasser-seitiger Druckabfall. Speisewasserpumpen müssen sortiert werden, um den EkonomiserDruckabfall unterzubringen. Zusätzlich wird ein ununterbrochenes Modulationsspeisewassersystem angefordert, um richtige Strömungsgeschwindigkeiten durch den Ekonomiser sicherzustellen.
