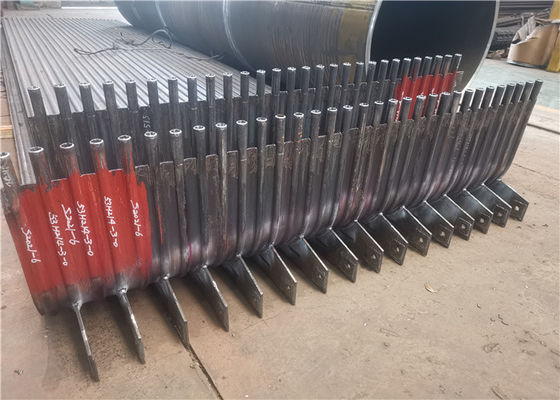

Wasser-Wand-niedriger Luftverlust 83mm Rohr-Legenscfb

Wasser-Wand-niedriger Luftverlust 83mm Rohr-Legenscfb

Einleitung

Eine Verdampfungsheizfläche, die aus einigen parallelen Rohren gelegt auf die innere Wand eines Kesselherds besteht. Die Funktion der Wasserwand ist, die Strahlungswärme der Flamme der hohen Temperatur oder des Rauchgases im Ofen, im Erzeugnisdampf oder im Heißwasser im Rohr zu absorbieren und verringert die Temperatur der Ofenwand, und die Ofenwand zu schützen. Im Kessel der großen Kapazität ist die Flammentemperatur im Ofen sehr hoch, und die Intensität der Wärmestrahlung ist sehr large.40 | 50% oder mehr der Hitze im Kessel wird durch die Wasserwand absorbiert. Außer einigen Kleinkapazitätskesseln ist die Wasserwand die Hauptverdampfungsheizung Oberfläche in den modernen Wasserschlauchkesseln. Wasserwand wird in helle Rohrart und Membranart entsprechend seiner Struktur unterteilt. Helle Rohrwasserwand besteht aus Stahlrohr des gewöhnlichen Kessels (Abb. 1-Lichtrohr-Wasserwand). Die Rohranordnung das genauer ist, das besser der Schutzeffekt der Ofenwand ist. Ofenwände werden weitgehend von den hellen feuerfesten Materialen und von den Isoliermaterialien hergestellt. Diese Materialien können in die Ofenwand errichtet werden, oder auf die wassergekühlte Wand gelegt werden, um eine Röhrenofenwand für einfache Installation zu werden.

Membran-Wasser-Wand

Membranwasserwand ist eine luftdichte Struktur, die Rohren und aus Flossen besteht. Die Vorteile sind weniger Luftverlust im Ofen; das Rohr-Legen der Wand, können weniger Last auf Stahlkonstruktion verwenden und preiswerteres des Kessels; bedienungsfreundliche Suspendierungsstruktur und das System der thermischen Expansion verbessern, passend für umfangreiche mechanisierte Produktion, hohe Versammlungsrate, niedrige Wärmespeicherkapazität und Stern-oben und Abschaltungszeit verkürzen. Der Nachteil ist, dass das Herstellungsverfahren komplex ist. Membranwasserwand ist in der großen Kapazität, in der hohen Temperatur und in den Hochdruckkesseln häufig benutzt.

Material- und Rohrdurchmesser für die mittleren, hohen und Ultrahochdruckkocher, unter normalen Wasserzirkulationsbedingungen, Rohrwand kann gut abgekühlt werden, Kohlenstoffstahlrohr kann vorgewählt werden. Für kritische und super kritische Vordruckkocher Damhirschkuh zur Verschlechterung der Wärmeübertragung und die hohe mittlere Temperatur (besonders wenn die super kritischen Parameter erreicht werden), ist es häufig notwendig, interne verlegte Rohre zu benutzen (multi-köpfige gewundene Nuten auf der inneren Wand des Rohrs, die typische Struktur gezeigt im Abb. 2) oder Rohre des legierten Stahls Cr-MO. Für Membranwasserwand sollten die max. Temperatur und der Druck von Flossen auch überprüft werden. Der Außendurchmesser von Wasserwandrohren des Kessels der natürlichen Zirkulation ist im Allgemeinen 42-76mm, steuerte der unterkritische Druck Zirkulationskessel ist 42-51mm, und einst durch Kessel sind 22-42mm.

Stärken der Membranwasserwand

(1) stellen die Dichtung der Ofenwand sicher und verringern Luftverlust in der Verbrennungskammer.

(2) ist die Realisierung der vollen Wasserkühlung in der Verbrennungskammer nützlich Verkokung zu verhindern unter der Zustand der verstärkten Verbrennung.

(3) kann die Kühlzeit des Starts und der Abschaltung der Kessel wegen seiner kleinen Wärmespeicherkapazität, schnellen Temperaturanstiegs und schnellen Abkühlens in der Verbrennungskammer verkürzt werden.

(4) Ofenwand ist Rohr-zu legen passend, die groß die Last des Kesselrahmens verringert und es für Suspendierung und das Anheben bequem ist.

(5) verglichen mit der bloßen Rohrart, wird die Hitzeaufnahmekapazität des Rohrs verbessert.

(6) verbessert es den Proversammlungsgrad von Kesselkomponenten, erleichtert und verringert die Installationsarbeitsbelastung.

Wasserwandmaterialien werden im Allgemeinen vom Kohlenstoffstahl gemacht. Wenn der Kesseldruck über 14 MPa ist, wird legierter Stahl auch teilweise benutzt. Rohr Außendurchmesser: Kessel der natürlichen Zirkulation verwenden im Allgemeinen 51 | 83 Millimeter; mehrfache Zwangsumlaufkessel und Gleichstromkessel verwenden im Allgemeinen 22 | 60 Millimeter. Die Wasserwand eines DC-Kessels ist nicht notwendigerweise wie die eines Kessels der natürlichen Zirkulation aufrecht und kann oder in anderen Formen auch horizontal umgeben werden. Wenn die Parameter, besonders im Gleichstromkessel hoch sind, um die Wärmeübertragungsverschlechterung im hohen Wärmebelastungsbereich des Ofens zu verhindern, sind interne verlegte Rohre häufig benutzt, oder Verderber sind innerhalb der Rohre installiert.
