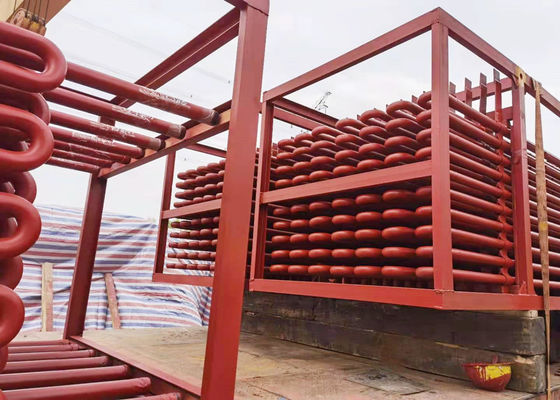

ASME-Standardkohlenstoffstahl-nahtloser Stahlüberhitzer für CFB-Kessel

ASME-Standardkohlenstoffstahl-nahtloser Stahlüberhitzer für CFB-Kessel

Überhitzeranordnung, -spezifikation und -material:

Arrnagement und Spezifikation:
Der Kessel hat Hochs und Tiefs-Überhitzer, wird das HS im Rauchgasrohr nach Zyklonenscheidern vereinbart, und der LS wird in der vertikalen Hinterwelle vereinbart. Der gesättigte Dampf wird in die Deckeneinschließungstitel durch acht Verbindungsrohre des gesättigten Dampfs φ108×5 auf der Trommel eingeführt, und dann in den Überhitzer der niedrigeren Temperatur durch φ 42×4.0 Rohre, nachdem durch LS erhitzt werden ein, steigt in Desuperheater für die Justage von Temperatur und läuft dann in HS acht Rohre φ108×5 durch, nach dem Einsteigen in Verschiffen und der Behandlung des Ausgangtitels und gesendet zur Dampfturbine durch Hauptdampfventil.
Der LT-Überhitzer nimmt contranatant Anordnung an und der HT-Überhitzer ist abwärts gerichtete Anordnung. Die Sammlung und die Verteilung des Dampfs nimmt die Weise der Breitenrichtung an, die Ungleichmäßigkeit des Dampfs zu verbessern fließend und lokale Spulen zu verhindern überhitzte passendes, Ablenkung zu dämpfen.

Material:
Um Sicherheitsoperation sicherzustellen, benutzt der LT-Überhitzer nahtlose Stahlrohre SA210 Gr.A1, und der HT-Überhitzer benutzt niedrig-legierte nahtlose Stahlrohre SA213 T22.

Thechnical-Parameter:
