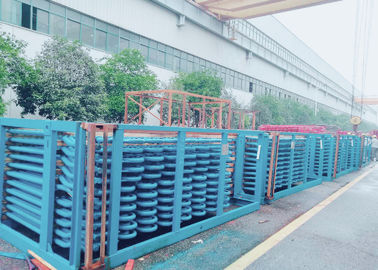

ASME-Standardkohlenstoffstahl-Kessel-Überhitzer-Rohr-Spule für Kessel

Kohlenstoffstahl-Überhitzer-Rohr-Spule für Wärmetauscher des Kessel-Systems im Kraftwerk

Details

Für Kessel in den Großkraftwerken, sind Überhitzer und Nachbrenner notwendige Teile, auf ein großes verlängern Sie, sie influnced die Sicherheit und die Wirtschaft von Kesseln. Überhitzer sind die Heizflächen, die den Hauptdampf von der surnatured Temperatur zur bewerteten überhitzten Temperatur erhitzen, und die Nachbrenner sind die Heizflächen, die das exaust vom Dampfturbinenhochdruckzylinder zu einer bestimmten Temperatur erhitzen. Wenn Laufenbedingungen wie Kessellasten, Kohlenarten ändern, ist sie, sie zu justieren, um sich der Ausgangstemperatur auf der Kurshöhe von -10-+5 Grad zu vergewissern.

Für große Kessel in den Kraftwerken, erklären Überhitzer und Nachbrenner einen großen Anteil in den Gesamtheizflächen, sie sollen in den Bereichen vereinbart werden, in denen Rauch mit höherer Temperatur ist. Um die Leistungsfähigkeit der thermischen Zirkulation in den Kraftwerken zu verbessern, ist er erforderlich den ursprünglichen Dampf der Parameter f allmählich zu verbessern, erfordert die Zunahme des Dampfdrucks die entsprechende Temperaturerhöhung für Heißdampf, oder die Feuchtigkeit des großen Stadiumsauspuffs der Dampfturbine ist zu hoch, der seine Sicherheit beeinflußt. So sind der Dampf, der Überhitzer durchfließen und die Nachbrenner Dampf der hohen Temperatur, ist ihre Wärmeübertragungsleistung ziemlich schlecht, die bestimmt, dass Rohrwandtemperaturen von Überhitzern und von Nachbrennern hoch sind.

Arbeitseigenschaften von Überhitzern und von Nachbrennern:

Um die thermische Leistungsfähigkeit zu verbessern, ist der Druck des Heißdampfs vom superhigh Druck auf unterkritischen und überkritischen Druck erhöht worden. Aber begrenzt durch die Metallleistung, die Dampftemperatur von Überhitzern und die reheates werden innerhalb 540-555 Grad gehalten.

Weil, was durchfließen, Rohre von Überhitzern und von Nachbrennern Dampf der hohen Temperatur sind, ist- der Konvektionswärmefreigabeübergangskoeffizient der Rohrwand zum Dampf ziemlich klein, und Wärmeübertragungsleistung ist arm, die Kälteleistung des Dampfs zur Rohrwand ist niedrig. Unterdessen um sich der angemessenen Temperaturdifferenz der Wärmeübertragung zu vergewissern, normalerweise werden Überhitzer und Nachbrenner an den Bereichen gesetzt, in denen Rauchtemperaturen hoch sind, und ihre Betriebstemperatur der Rohrwand ist ziemlich hoch, so sind der Arbeitsbereich von superhearters und die Nachbrenner ziemlich schlecht. Besonders Nachbrenner, für wieder erwärmten Dampfdruck ist niedrig, und ihre Kapazität, Rohre abzukühlen sind schlechter, folglich das, wie man des Rohrmetalls kann sicheres Arbeiten an der Zeitdauer sein ist eine wichtige Frage vergewissert, wann zum Entwurf und zur Operation von Überhitzern und von Nachbrennern kommt. Diagramm 4-1 listet die obere Grenze auf zulässige Temperaturen für das allgemeine Metall auf, das in den Kesseln benutzt wird. Zu Gebrauch hochgradigen des legierten Stahls zu vermeiden, wenn es kommt von den Überhitzern und von den Nachbrennern zu entwerfen, benutzte Rohrmetall sind fast nah an den Temperaturgrenzen als arbeitend. Dieses Mal, wenn es Aufstieg der Temperatur von 10-20 Grad gibt, die auch den zulässigen Druck viel verringert. Deshalb sollte Aufmerksamkeit für den Entwurf und die Ausführung Überhitzer und Nachbrenner in den Aspekten unten zahlend sein:

1.to vergewissern sich des Dampftemperaturstalles beim Laufen. Die Veränderung der Dampftemperatur soll nicht over+5- sein -10 Grad;

2.There benötigt zuverlässige Methode, Temperaturen auf Überhitzer und Nachbrenner einzustellen, wenn Betriebsbedingungsänderungen an einigem verlängern, um bewertete Dampftemperaturen beizubehalten.

3. zu die thermische Abweichung zwischen parallelen Rohren herabsetzen.
