Herkunftsort: | China |
Markenname: | HD Boiler |
Modellnummer: | Kessel-Flossen-Rohr |
Min Bestellmenge: | 500 Tonnen |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Seetaugliche Verpackung |
Lieferzeit: | 30 Werktage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 500 Tonnen/Monat |
Zertifizierung: | CE,China Pressure Vessel Pipeline Manufacturing License | Anwendung: | Heizungsteile |
---|---|---|---|
Flossenmaterial: | Aluminium, Kohlenstoffstahl, Edelstahl | Flossen-Höhe: | Besonders angefertigt |
Material: | Edelstahl, Kohlenstoffstahl | Verpackung: | Seetaugliche Verpackung des Flossenrohrs |
Markieren: | Gewundenes Flossen-Rohr,Wärmetauscher-Flossen-Rohr |

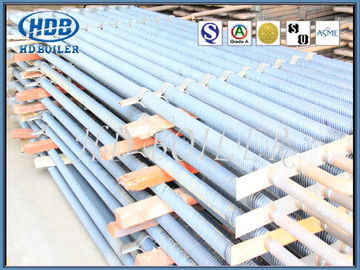

Energiesparendes Kessel-Flossen-Rohr für Kraftwerk-Ekonomiser-Wärmetauscher
Produkt-Beschreibung
Spiralenrippenrohr ist eine Art gewundene Nut mit bestimmter Breite und Tiefe, die auf dem Stahlrohr aufbereitet wird, und dann wird der Stahlstreifen auf dem Stahlrohr auf der Drehbank eingelegt. Während des wickelnden Prozesses wegen einer bestimmten vor-Festziehenkraft, wird der Stahlgurt fest in der gewundenen Nut zusammengedrückt und so stellt ein bestimmtes Kontaktgebiet zwischen dem Stahlgurt und dem Stahlrohr sicher. Um den Streifen an weg aufprallen zu verhindern, werden die Enden des Streifens zum Stahlrohr geschweißt. Zwecks einfach sein einzufügen, sollte es einen bestimmten Seitenabstand zwischen dem Stahlgurt und der gewundenen Nut geben. Wenn Seitenabstand ist zu klein, Störung zu bilden, der Mosaikprozeß ist schwierig, glatt fortzufahren. Darüber hinaus gibt es immer irgendeinen Rückstoß des gedrehten Stahlgurtes, der Ergebnisse in der schlechten Verbindung zwischen dem Stahlgurt und der Grundfläche der Spiralennut. Die eingelegten Flossen können auf allgemeiner Ausrüstung mit niedrigen Kosten und niedriger Leistungsfähigkeit durchgeführt werden.
Vorteil
1. Ausgezeichnete Verschleißfestigkeit
Die Abnutzung liegt an der Auswirkung und Schnitteffekt von grauen Partikeln auf das Rohr hauptsächlich. Die Abnutzung ist um das Rohr auf einem Niveau von 30 Grad das schwerste. Wenn S1/d=S2/d=2, die Abnutzungsmenge hier 3mal des Durchschnittswertes ist.
Wegen der Änderung der Luftströmungsströmungsrichtung, hat die zweite Reihe die schwerste Abnutzung. Wenn S1/d=S2/d=2, die zweite Reihe zweimal soviel wie ist, ist die erste Reihenabnutzung und die folgende Reihenabnutzung im Allgemeinen 30% bis 40% höher als die erste Reihe.
Die Anordnung für die erste Reihe ist die selbe wie die Anordnung für die erste Reihe in der Reihenfolge. Unter den gleichen Bedingungen ist die maximale Abnutzung des Längsrohrbündels 3-4mal weniger als die des geschwankten Rohrbündels.
Die Abnutzungsgeschwindigkeit des Rohres ist direkt zum Ungleichmäßigkeits-Koeffizienten der Rauchgasgeschwindigkeit KV3.33 proportional, und ist direkt zum Ungleichmäßigkeits-Koeffizienten der Flugaschekonzentration Ku proportional.
Der Hformrippenrohrekonomiser wird in der Folge vereinbart. Die h-förmige Flosse teilt den Raum in einige kleine Bereiche unter und hat einen Effekt des einheitlichen Flusses auf den Luftstrom. Verglichen mit dem optischen Rohrekonomiser, ist Spiralenflossenekonomiser und Längsflossenekonomiser mit geschwankter Anordnung, das Abnutzungsleben 3-4mal höher unter anderen Bedingungen.
Rauchgas-Seitendämpfer schützt das Biegungsfach.
2. Verringerte Staubbelastung
Aschbildung tritt auf des der Rückseite und den Luv Rohres auf. Es ist einfach, das Rohr durch Unordnung zu reinigen, und weniger Staub sammelt auf der Rückseite an. Was die Rohranordnung anbetrifft in der Folge, wegen der Tatsache, dass die Luftströmung nicht einfach ist, die Rückseite des Rohres zu spülen, gibt es mehr Aschansammlung in der Rohranordnung in der Folge als in der falschen Spalte.
Die h-artige Flosse wird auf beiden Seiten vom Rohr geschweißt, das nicht Asche, während die Luftströmung gerade fließt, die Luftströmungsströmungsrichtung ändert nicht ansammelt und die Flosse nicht Asche ansammelt.
Ein Abstand von 4-10 wird mitten in der h-artigen Flosse gelassen, die die Luftströmung führen kann, um die Rohrflosse zu fegen, um Staub anzusammeln.
Da der Spiralwinkel der Flosse die Strömungsrichtung führt, ist- die Aschansammlung des Flossenrohrs ernster und der Ekonomiser, der nicht losen Mülleimer bildet nicht benutzt zu werden. Feldoperation zeigt, dass das h-förmige Flossenrohr nicht Asche ansammelt, während die gewundene Flosse ernsthaft ist.
Das Längsflossenrohr wird durch den Fluss der Luft entlang der Flosse gebildet, während die Flosse auf der Oberfläche und der Rückseite der angesammelten Asche geschweißt wird. Etwas Bereiche sind für Staubbelastung anfällig.
Die h-förmige Flosse, die einen geraden Kanal auf beiden Seiten bildet, hat den besten Schlageffekt.
3. Kompakter Raum und niedrige Kosten
Der Rohrsatz ist viel kompakt und verringert die Höhe des Endstückrauches gut.
Das Gesamtgewicht wird groß verringert und die Last des Suspendierungssystems wird verringert.
Verringern Sie Kosten des Ekonomisers und des integralen Kessels.
4. Verringern Sie Rauchlateralwiderstand
Verringern Sie das Funktionieren und die Investitionskosten des verursachten Fans.
5. Verringern Sie, Gelenk zu schweißen und verbessern Sie Zuverlässigkeit.
Parameter
Medium | Luft, Rauchgas, thermisches Öl, Wasser, Salzlösung, Kühlmittel, etc. |
Temperatur | Standardwärmetauscher zu 560 ° C durch spezielle Materialien kann höher sein |
Rohrmaterialien | Kohlenstoffstahl, Edelstahl, Legierung oder spezielle Materialien |
Rippenmaterialien | Kohlenstoffstahl, Edelstahl, Nichteisenmetall, Legierung oder spezielle Materialien |
Wärmedämmung &Surface Behandlung | entsprechend Kundenspezifikation |
