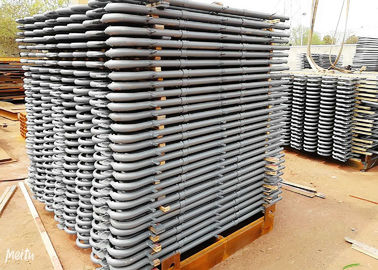

Metallverbrauchs-Reduzierungs-Überhitzer und Nachbrenner für Industriekessel

Beschreibung

Die Funktion der Superheizung im Wärmekraftwerk ist, die letzten Spuren der Feuchtigkeit vom gesättigten Dampf zu entfernen, der aus Kessel und seine Temperatur über Sättigungstemperatur gemäß der Anforderung am Einlass der Dampfturbine zu erhöhen herauskommt.

Details

• Das Überhitzen hebt Gesamtwirkungsgrad an sowie vermeidet zu viel Kondensation in den letzten Stadien der Turbine, die Blattabnutzung vermeidet.

• Die Verbrennungswärmegase vom Ofen wird für Abbau der Feuchtigkeit vom Dampf und den Dampf zu überhitzen verwendet.

• Überhitzer haben ususlly einige Rohrstromkreise parallel zu einen oder mehreren Rückholbiegungen, angeschlossen zwischen Titeln.

• Hitze von den heißen Gasen zum Dampf im surperheater wird bei hohen Temperaturen übertragen.

• Deshalb wird promary Abschnitt des Überhitzers im Gegenstrom und im Sekundärfluß des abschnitts parallel vereinbart, um das temp.stressing der Rohrwand zu verringern.

Funktionen und Eigenschaften von Überhitzern und von Nachbrennern

Funktionen von Überhitzern und von Nachbrennern:

Überhitzer und Nachbrenner sind die wichtigen Teile für die Heizflächen, verwendet, um Dampftemperatur zu erhöhen und zielen, Dampfenthalpie zu verbessern und darauf ab die thermische Zirkulations-Leistungsfähigkeit für Kraftwerk weiter zu erhöhen.

Überhitzer funktionieren, um surnatured Dampf zum Heißdampf mit einem bestimmten tempetature zu erhitzen. Wenn Kessellasten oder andere Arbeitsbedingungen ändern, ist es notwendig, sich der Heißdampftemperatur zu vergewissern, um und innerhalb der zulässigen Temperaturbereichveränderung normal zu sein.

Von der thermischen Zirkulation im Kraftwerk, ist die ursprünglichen Parameter des Drucks und die Temperatur höher, ist die thermische Leistungsfähigkeit der Zirkulation besser, oder die Dampffeuchtigkeit der Dampfturbinenrückseite ist zu hoch und beeinflußt seine Sicherheit. Während die superheaer Dampftemperatur durch die Metallmaterialien zur Zeit begrenzt wird wegen der Beschränkung von Metallmaterialien, sind überhitzte Temperatur für die meisten Kraftwerkkessel noch innerhalb des Bereiches 540-555 dgrees, und die Dampffeuchtigkeit des Blattes der großen Dampfturbinenrückseite zu vermeiden zu, folglich wird mittleres Wiedererwärmungssystem angewendet.

Funktionen von Nachbrennern sind, Auspuff des Dampfturbinen-Hochdruckzylinders zur wieder erwärmten Temperatur zu erhitzen, die nah oder überhitzter Temperatur gleich ist, und sie zum mittleren Druckzylinder und zum Niederdruck dann zu schicken zu erweitern und zu arbeiten, um die Trockenheit von blace der Dampfturbinenrückseite zu erhöhen. Normalerweise ist der Druck des wieder erwärmten Dampfs Fünftel von dem des Heißdampfs. Anwendung der Wiedererwärmung des Systems kann die thermische Leistungsfähigkeit für Kraftwerke um 4-5% erhöhen.

Prinzip

• Prinzip des Überhitzers ist ähnlich, die Erzeugung von Rohren des Kessels zu dämpfen.

• Die heißen Gase an der Schleife der hohen Temperatur über Überhitzerrohren und die Temperatur des Dampfs anheben, die Größe nach der Abgastemperatur abhängt, welche die Überhitzer- und Gasgeschwindigkeit verlässt.

Anwendung

Gebrauch für die Heizung des gesättigten Dampfs, Dampftemperatur konnte bis 900 Grad C. sein.

Überhitzer-Kapazitäts-Verbesserungen, zum der Stromerzeugung zu erhöhen

Senden Sie uns erforderte technische Daten, wie Dampfkapazität, presure, erforderliche Temperatur etc. Wir entwerfen dementsprechend.

Unterschiede
