Herkunftsort: | Zhangjiagang, Jiangsu, China |
Markenname: | HD Boiler |
Zertifizierung: | ISO9001/SGS/TUV/ASME/EN |
Modellnummer: | Membran-Wasser-Wand |
Min Bestellmenge: | 1set |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Seetaugliche Verpackung |
Lieferzeit: | 30 TAGE |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 500 Tonnen/Monat |
Bedingung: | Neu | Struktur: | Feuer/Wasserschlauch |
---|---|---|---|
Brennstoff: | Kohlebeheizter/des Wassers Hitze der Kohle/des Gases/ | Art: | Energieeinsparung |
Modell: | Kesselteil | Druck: | Niedrig/Hochdruck |
Benutzungsmöglichkeit: | Hilfs-/industrielles/Kraftwerk | Herstellungsniveau: | ASME-Standard |
Oberflächenbehandlung: | Gemalt | HS-Code: | 3215960855 |
Markieren: | Kessel-Wasser-Wände,Kessel-Wasser-Wand-Rohre |

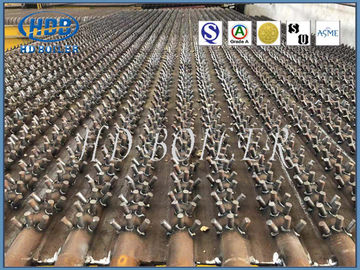

Wärmeaustausch-Kessel-Teil-Pin-artige Wasser-Wände, Industiral/Kraftwerk-Anlage unter Verwendung
Produkt führen ein
WasserWände legten normalerweise vertikal auf die Innenseite der Ofenwand, wird sie hauptsächlich benutzt, um die Strahlungswärme von der Flamme und Hochtemperaturvom rauchgas im Ofen zu absorbieren. Es ist die Hauptart der Verdampfungsheizfläche des modernen Kessels und auch des grundlegenden Teils der Wasserzirkulationsschleife des Kessels. Passend zum Abkühlen und schützende Ofenwandrolle, folglich der Name.
Die Wassererkühlungswände waren ursprünglich nicht erhitzt zu werden, aber entworfen den Ofen abzukühlen, damit er nicht bei hohen Temperaturen beschädigt würde. Später infolge seiner guten Wärmeaustauschfunktion, ersetzte allmählich die Trommel, um die Hauptheizungsteile des Kessels zu werden.
Eine Verdampfungsheizfläche, die aus vielen parallelen Rohren besteht, wird auf der inneren Wand des Kesselofens vereinbart. Die Rolle der Wasserwand ist, die Strahlungswärme der Flamme der hohen Temperatur oder des Rauchgases im Ofen zu absorbieren, Dampf oder Heißwasser im Rohr zu erzeugen, die Temperatur der Ofenwand zu verringern und schützt die Ofenwand. Im Kessel der großen Kapazität ist die Flammentemperatur sehr hoch und die Intensität der Wärmestrahlung ist sehr hoch. Der Kessel enthält 40 bis 50 Prozent oder mehr der Hitze, die durch die Wasserwand absorbiert wird. Mit Ausnahme von einigen Kleinkapazitätskesseln benutzen moderne Wasserschlauchkessel Wasserkühlungswände als die Hauptverdampfungsheizfläche.
Produkt-Beschreibung
Pin-artiges Wasserwand oalso bekannt als die durchbohrende Rohrwasserwand. Sie ist entsprechend den Anforderungen an die Oberfläche des hellen Rohres, das eine bestimmte Länge des Rundstahls, der Gebrauch des Stiftes schweißt, kann auf der Wassererkühlungswand der feuerbeständigen Beschichtung, für die Bildung der zurückgeknallten Zone, des flüssigen Schlackenpools und des Schlackenschneckenabschnitts sowie des Wirbelsturmofenrohrs fest sein. Die Wasserwand des internen Schraubenrohres ist ein Rohr mit einzelnen Haupt- oder mehrfachen schraubenartigen Nuten auf der inneren Wand des Rohres. Das interne verlegte Rohr wird in der hohen Wärmebelastungszone des Kessels der natürlichen Zirkulation oder im wassergekühlten Wandrohrabschnitt mit hoher Verdampfung benutzt Rate im Kessel der natürlichen Zirkulation. Wenn der Fluss in das innere Schraubenrohr des Werkstückes auftritt, tritt schädigt starke Störung auf und verursacht den Wasserdruck in der Sodawassermischung zur Rohrwand, und zwingt die Blase, um weg von der Wandoberfläche zu brechen und durch das Wasser weggeschaffen zu werden und folglich die Bildung des Dampffilmes, verhindert die Verschlechterung der Siedehitzeübertragung und verringert die Temperatur der Wasserkühlrohrwand.
Doppelbelichtungswasserwand bezieht sich eine auf Wasserwand, die entlang der Höhe des Ofens vereinbart wird, der Strahlungshitze auf beiden Seiten absorbieren kann. Sie wird in den Kesseln der großen Kapazität verwendet. Das Wasserwandmaterial ist normalerweise Kohlenstoffstahl. Der Kesseldruck über mpa 14 wird auch teils vom legierten Stahl gemacht. Rohr Außendurchmesser: Kessel der natürlichen Zirkulation verwendeten im Allgemeinen 51 | 83 Millimeter; Mehrfache Zwangsumlaufkessel und DC-Kessel verwenden im Allgemeinen 22 bis 60 Millimeter. Die wassergekühlten Wände eines Gleichstromkessels sind nicht notwendigerweise auf die gleiche Art wie Kessel der natürlichen Zirkulation vertikal, aber können auch horizontal sein verwunden oder in anderen Formen. Wenn die Parameter, besonders in einst durch Kessel, das innere verlegte Rohr oder den Verderber hoch sind, ist häufig benutzt, die Wärmeübertragungsverschlechterung in der sehr warmen Ladefläche des Ofens zu verhindern
Vorteile
(L) stellen die Dichtung der Ofenwand sicher und verringern Luftverlust in der Verbrennungskammer.
(2) verwirklichen die volle Wasserkühlung in der Verbrennungskammer, die zum Verhindern der Verkokung unter der Zustand der verstärkten Verbrennung förderlich ist.
(3) niedrige Wärmespeicherkapazität, schnelle Heizung und Abkühlen der Verbrennungskammer, die die Kühlzeit des beginnenden und stoppenden Kessels verkürzen kann.
(4) ist es passend, das Rohr-Legen der Ofenwand zu verwenden, die groß die Last des Kesselrahmens verringert und Suspendierung erleichtert.
(5) verglichen mit dem hellen Rohr, die Hitzeaufnahmekapazität des Rohres wird verbessert.
(6) verbessern den Vormontagegrad von Kesselkomponenten, erleichtern und verringern die Installationsarbeitsbelastung.
Parameter
Name | Membranwasserplatte |
Material | Kohlenstoffstahl, Legierung, Edelstahl |
Rohrgröße | Φ38 - 76 Millimeter oder wie erforderlich |
Standard | ISO, ASME |
Modell | Verziert |
Anwendung | Istallable um die Kesselverbrennungskammer |
Eigenschaften
1. Festigkeitsberechnungsbericht mit angewandter wesentlicher Information;
2. Bericht 100%NDT (zerstörungsfreie Untersuchung) der Stahlplatte, des Rohrs und der Schweißensstange;
3. Abnahmeprüfprotokoll 100%X-ray (schweißende Naht): zu die Qualität des gesamten Kessels sicherstellen;
4. Hydraulischer Prüfbericht: stellen Sie den Standardarbeitsdruck und das safet sicher
Inspektionen
1. Festigkeitsberechnungsbericht mit angewandter wesentlicher Information;
2. Bericht 100%NDT (zerstörungsfreie Untersuchung) der Stahlplatte, des Rohrs und der Schweißensstange;
3. Abnahmeprüfprotokoll 100%X-ray (schweißende Naht): zu die Qualität des gesamten Kessels sicherstellen;
4. Hydraulischer Prüfbericht: stellen Sie den Standardarbeitsdruck und das safet sicher
