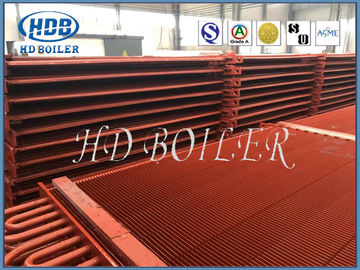

H-Rippenrohr-Kessel-Ekonomiser-Wärmetauscher Industrail unter Verwendung ASME-Standards

H-Rippenrohr-Kessel-Ekonomiser-Wärmetauscher Industrail unter Verwendung ASME-Standards

Beschreibung

Die zwei Flossen des h-förmigen Flossenrohrs sind rechteckig, fast quadratisch, und die Seitenlänge ist ungefähr zweimal die des hellen Rohrs. Gehört der ausgedehnten Heizfläche. Das h-förmige Flossenrohr nimmt den grellen Widerstandsschweißenprozeß an, der hohe Schweißungsfusionsrate, hochfeste Stärke und gute Wärmeleitfähigkeit hat. Das h-förmige Flossenrohr kann in ein Doppelrohr„Doppel-h“ Flossenrohr auch hergestellt werden, das von der guten Starrheit ist und im Falle der längeren Rohrreihen angewendet werden kann.

Materielle Struktur Rippenrohr-des Ekonomisers des Kessel-H

Besteht aus ein ernstes von h-Flossenrohren, von Titeln des Einlasses und des Ausgangs, von Biegung, von Rahmen und von anderen Helfern.

Eigenschaften Rippenrohr-des Ekonomisers des Kessel-H

1). Addieren Sie den Wärmeaustauschbereich und verringern Sie die Anzahl von Rohren, den Dampffluss-Abschnittbereich auch zu erhöhen, um die Dampfgeschwindigkeit und -abnutzung zu verringern.
2). H-Art Flossenrohr kann gemacht werden, um h-Art Flossenrohr, hoher Rigidness zu verdoppeln, um lange Rohrreihe zu passen.
3). H-Art Flossenekonomiser vereinbarte in der Linie, den Raum in viele kleinen Zonen zu machen, Durchschnitt berechnete der Luftströmung, um die Abnutzung zu verringern.
4). Mit dem geraden Kanal, zum des besten Asche-Schlageffektes zu gewinnen.
5). Die Kompaktbauweise, zum des Gewichts zu verringern und der Herstellungskosten zu verringern.

Spezifikationen

Vorteile

1. Ausgezeichnete Verschleißfestigkeit

Die Abnutzung liegt an der Auswirkung und Schnitteffekt von grauen Partikeln auf das Rohr hauptsächlich. Die Abnutzung ist um das Rohr auf einem Niveau von 30 Grad das schwerste. Wenn S1/d=S2/d=2, die Abnutzungsmenge hier 3mal des Durchschnittswertes ist.

Wegen der Änderung der Luftströmungsströmungsrichtung, hat die zweite Reihe die schwerste Abnutzung. Wenn S1/d=S2/d=2, die zweite Reihe zweimal soviel wie ist, ist die erste Reihenabnutzung und die folgende Reihenabnutzung im Allgemeinen 30% bis 40% höher als die erste Reihe.

Die Anordnung für die erste Reihe ist die selbe wie die Anordnung für die erste Reihe in der Reihenfolge. Unter den gleichen Bedingungen ist die maximale Abnutzung des Längsrohrbündels 3-4mal weniger als die des geschwankten Rohrbündels.

Die Abnutzungsgeschwindigkeit des Rohres ist direkt zum Ungleichmäßigkeits-Koeffizienten der Rauchgasgeschwindigkeit KV3.33 proportional, und ist direkt zum Ungleichmäßigkeits-Koeffizienten der Flugaschekonzentration Ku proportional.

Der Hformrippenrohrekonomiser wird in der Folge vereinbart. Die h-förmige Flosse teilt den Raum in einige kleine Bereiche unter und hat einen Effekt des einheitlichen Flusses auf den Luftstrom. Verglichen mit dem optischen Rohrekonomiser, ist Spiralenflossenekonomiser und Längsflossenekonomiser mit geschwankter Anordnung, das Abnutzungsleben 3-4mal höher unter anderen Bedingungen.

Rauchgas-Seitendämpfer schützt das Biegungsfach.

2. Verringerte Staubbelastung

Aschbildung tritt auf des der Rückseite und den Luv Rohres auf. Es ist einfach, das Rohr durch Unordnung zu reinigen, und weniger Staub sammelt auf der Rückseite an. Was die Rohranordnung anbetrifft in der Folge, wegen der Tatsache, dass die Luftströmung nicht einfach ist, die Rückseite des Rohres zu spülen, gibt es mehr Aschansammlung in der Rohranordnung in der Folge als in der falschen Spalte.

Die h-artige Flosse wird auf beiden Seiten vom Rohr geschweißt, das nicht Asche, während die Luftströmung gerade fließt, die Luftströmungsströmungsrichtung ändert nicht ansammelt und die Flosse nicht Asche ansammelt.

Ein Abstand von 4-10 wird mitten in der h-artigen Flosse gelassen, die die Luftströmung führen kann, um die Rohrflosse zu fegen, um Staub anzusammeln.

Da der Spiralwinkel der Flosse die Strömungsrichtung führt, ist- die Aschansammlung des Flossenrohrs ernster und der Ekonomiser, der nicht losen Mülleimer bildet nicht benutzt zu werden. Feldoperation zeigt, dass das h-förmige Flossenrohr nicht Asche ansammelt, während die gewundene Flosse ernsthaft ist.

Das Längsflossenrohr wird durch den Fluss der Luft entlang der Flosse gebildet, während die Flosse auf der Oberfläche und der Rückseite der angesammelten Asche geschweißt wird. Etwas Bereiche sind für Staubbelastung anfällig.

Die h-förmige Flosse, die einen geraden Kanal auf beiden Seiten bildet, hat den besten Schlageffekt.

3. Kompakter Raum und niedrige Kosten

Der Rohrsatz ist viel kompakt und verringert die Höhe des Endstückrauches gut.

Das Gesamtgewicht wird groß verringert und die Last des Suspendierungssystems wird verringert.

Verringern Sie Kosten des Ekonomisers und des integralen Kessels.

4. Verringern Sie Rauchlateralwiderstand

Verringern Sie das Funktionieren und die Investitionskosten des verursachten Fans.

5. Verringern Sie, Gelenk zu schweißen und verbessern Sie Zuverlässigkeit.
